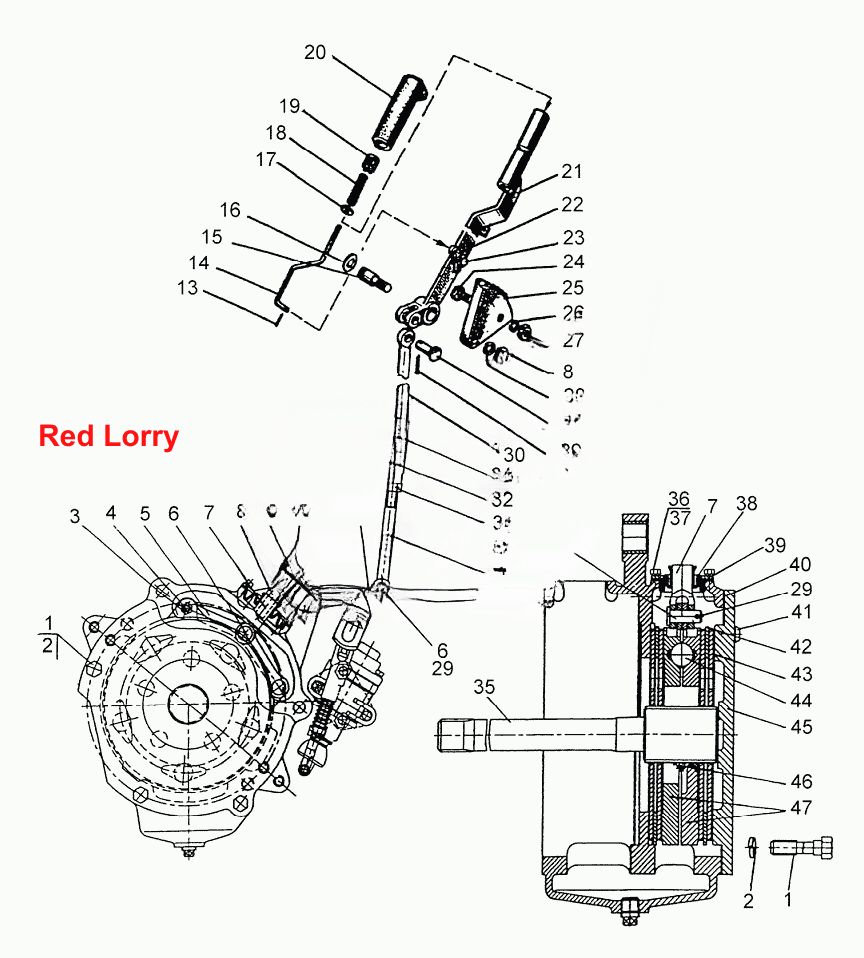

Тормоз стояночный. Управление стояночным тормозом (для «мокрых» тормозов)
100%
Название детали
Тяга тормоза
Заводской номер
70-3503080
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
85-3507120-01
Количество на модель
1
№
Название детали
Болт
Заводской номер
1221М-3502039-01
Количество на модель
5
№
1
Название детали
Шайба
Заводской номер
14.ОТ
Количество на модель
5
№
2
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
2
№
3
Название детали
Палец
Заводской номер
50-3502198
Количество на модель
2
№
4
Название детали
Тяга
Заводской номер
85-3502196
Количество на модель
2
№
5
Название детали
Палец
Заводской номер
12х32
Количество на модель
2
№
6
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
1
№
7
Название детали
Орех
Заводской номер
М12х1,25-6Н.6.019
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
70-3503018
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
70-3503019
Количество на модель
1
№
10
Название детали
Рычаг
Заводской номер
1221М-3507060
Количество на модель
1
№
12
Название детали
Шплинт
Заводской номер
2х12.019
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
70-3507122-01
Количество на модель
1
№
14
Название детали
Ось
Заводской номер
70-3507132-Б-01
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
С15
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
С5.01.019
Количество на модель
1
№
17
Название детали
Пружина
Заводской номер
55-17-27
Количество на модель
1
№
18
Название детали
Кнопка
Заводской номер
А13.19.002
Количество на модель
1
№
19
Название детали
Рукоятка
Заводской номер
А13.19.001-А
Количество на модель
1
№
20
Название детали
Рычаг
Заводской номер
85-3507130-01
Количество на модель
1
№
21
Название детали
Защелка
Заводской номер
50-1606026
Количество на модель
1
№
22
Название детали
Ось
Заводской номер
70-3507024
Количество на модель
1
№
23
Название детали
Болт
Заводской номер
М10-6gх35.88.35.019
Количество на модель
2
№
24
Название детали
Сектор
Заводской номер
70-3507021-Б
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
2
№
26
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
1
№
28
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
3
№
29
Название детали
Тяга
Заводской номер
1221М-3507140
Количество на модель
1
№
30
Название детали
Тяга
Заводской номер
1221М-3507141
Количество на модель
1
№
30
Название детали
Гайка
Заводской номер
М12-6Н.6.019
Количество на модель
1
№
31
Название детали
Муфта
Заводской номер
Р50-4616043
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
Р50-4616038
Количество на модель
1
№
33
Название детали
Тяга
Заводской номер
1221М-3507240
Количество на модель
1
№
34
Название детали
Вал
Заводской номер
1221М-3504055
Количество на модель
1
№
35
Название детали
Болт ГОСТ 7796-70
Заводской номер
М6-6gх12.88.35.019
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
6Т
Количество на модель
4
№
37
Название детали
Чехол
Заводской номер
80М-3502202
Количество на модель
1
№
38
Название детали
Пластина
Заводской номер
80М-3502204
Количество на модель
1
№
39
Название детали
Прокладка
Заводской номер
1221М-3502051
Количество на модель
1
№
40
Название детали
Штифт
Заводской номер
50-1601352
Количество на модель
2
№
41
Название детали
Диск промежуточный
Заводской номер
80М-3502037-05
Количество на модель
1
№
42
Название детали
Диск промежуточный
Заводской номер
80М-3502037-07
Количество на модель
1
№
42
Название детали
Диск промежуточный
Заводской номер
80М-3502037-06
Количество на модель
1
№
42
Название детали
Диск промежуточный
Заводской номер
80М-3502037-04
Количество на модель
1
№
42
Название детали
Диск промежуточный
Заводской номер
80М-3502037-03
Количество на модель
1
№
42
Название детали
Диск промежуточный
Заводской номер
80М-3502037-02
Количество на модель
1
№
42
Название детали
Диск промежуточный
Заводской номер
80М-3502037-01
Количество на модель
1
№
42
Название детали
Диск промежуточный
Заводской номер
80М-3502037
Количество на модель
2
№
42
Название детали
Диск
Заводской номер
1522-3502015-07
Количество на модель
4
№
43
Название детали
Диск
Заводской номер
1522-3502015-05
Количество на модель
4
№
43
Название детали
Шарик
Заводской номер
22,225-100
Количество на модель
5
№
44
Название детали
Крышка
Заводской номер
1221М-3502034
Количество на модель
1
№
45
Название детали
Пружина
Заводской номер
77.38.163
Количество на модель
3
№
46
Название детали
Диски нажимные
Заводской номер
85-3502030-01
Количество на модель
1
№
47
Название детали
Диск нажимной
Заводской номер
85-3502036-01
Количество на модель
2
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тяга тормоза | 70-3503080 | 1 | 1 | |||||
| Рычаг | 85-3507120-01 | 1 | 1 | |||||
| 1 | Болт | 1221М-3502039-01 | 5 | 5 | 1 | |||
| 2 | Шайба | 14.ОТ | 5 | 5 | 2 | |||
| 3 | Гайка | М8-6Н.6.019 | 2 | 2 | 3 | |||
| 4 | Палец | 50-3502198 | 2 | 2 | 4 | |||
| 5 | Тяга | 85-3502196 | 2 | 2 | 5 | |||
| 6 | Палец | 12х32 | 2 | 2 | 6 | |||
| 7 | Вилка | 50-3502203 | 1 | 1 | 7 | |||
| 8 | Орех | М12х1,25-6Н.6.019 | 2 | 2 | 8 | |||
| 9 | Шайба | 70-3503018 | 1 | 1 | 9 | |||
| 10 | Болт | 70-3503019 | 1 | 1 | 10 | |||
| 12 | Рычаг | 1221М-3507060 | 1 | 1 | 12 | |||
| 13 | Шплинт | 2х12.019 | 1 | 1 | 13 | |||
| 14 | Тяга | 70-3507122-01 | 1 | 1 | 14 | |||
| 15 | Ось | 70-3507132-Б-01 | 1 | 1 | 15 | |||
| 16 | Кольцо | С15 | 1 | 1 | 16 | |||
| 17 | Шайба | С5.01.019 | 1 | 1 | 17 | |||
| 18 | Пружина | 55-17-27 | 1 | 1 | 18 | |||
| 19 | Кнопка | А13.19.002 | 1 | 1 | 19 | |||
| 20 | Рукоятка | А13.19.001-А | 1 | 1 | 20 | |||
| 21 | Рычаг | 85-3507130-01 | 1 | 1 | 21 | |||
| 22 | Защелка | 50-1606026 | 1 | 1 | 22 | |||
| 23 | Ось | 70-3507024 | 1 | 1 | 23 | |||
| 24 | Болт | М10-6gх35.88.35.019 | 2 | 2 | 24 | |||
| 25 | Сектор | 70-3507021-Б | 1 | 1 | 25 | |||
| 26 | Шайба | 10.ОТ | 2 | 2 | 26 | |||
| 27 | Гайка | М10-6Н.6.019 | 2 | 2 | 27 | |||
| 28 | Шайба | 12.ОТ | 1 | 1 | 28 | |||
| 29 | Шплинт | 3,2х18.019 | 3 | 3 | 29 | |||
| 30 | Тяга | 1221М-3507140 | 1 | 1 | 30 | |||
| 30 | Тяга | 1221М-3507141 | 1 | 1 | 30 | |||
| 31 | Гайка | М12-6Н.6.019 | 1 | 1 | 31 | |||
| 32 | Муфта | Р50-4616043 | 1 | 1 | 32 | |||
| 33 | Гайка | Р50-4616038 | 1 | 1 | 33 | |||
| 34 | Тяга | 1221М-3507240 | 1 | 1 | 34 | |||
| 35 | Вал | 1221М-3504055 | 1 | 1 | 35 | |||
| 36 | Болт ГОСТ 7796-70 | М6-6gх12.88.35.019 | 4 | 4 | 36 | |||
| 37 | Шайба | 6Т | 4 | 4 | 37 | |||
| 38 | Чехол | 80М-3502202 | 1 | 1 | 38 | |||
| 39 | Пластина | 80М-3502204 | 1 | 1 | 39 | |||
| 40 | Прокладка | 1221М-3502051 | 1 | 1 | 40 | |||
| 41 | Штифт | 50-1601352 | 2 | 2 | 41 | |||
| 42 | Диск промежуточный | 80М-3502037-05 | 1 | 1 | 42 | |||
| 42 | Диск промежуточный | 80М-3502037-07 | 1 | 1 | 42 | |||
| 42 | Диск промежуточный | 80М-3502037-06 | 1 | 1 | 42 | |||
| 42 | Диск промежуточный | 80М-3502037-04 | 1 | 1 | 42 | |||
| 42 | Диск промежуточный | 80М-3502037-03 | 1 | 1 | 42 | |||
| 42 | Диск промежуточный | 80М-3502037-02 | 1 | 1 | 42 | |||
| 42 | Диск промежуточный | 80М-3502037-01 | 1 | 1 | 42 | |||
| 42 | Диск промежуточный | 80М-3502037 | 2 | 2 | 42 | |||
| 43 | Диск | 1522-3502015-07 | 4 | 4 | 43 | |||
| 43 | Диск | 1522-3502015-05 | 4 | 4 | 43 | |||
| 44 | Шарик | 22,225-100 | 5 | 5 | 44 | |||
| 45 | Крышка | 1221М-3502034 | 1 | 1 | 45 | |||
| 46 | Пружина | 77.38.163 | 3 | 3 | 46 | |||
| 47 | Диски нажимные | 85-3502030-01 | 1 | 1 | 47 | |||
| 47 | Диск нажимной | 85-3502036-01 | 2 | 2 | 47 |
