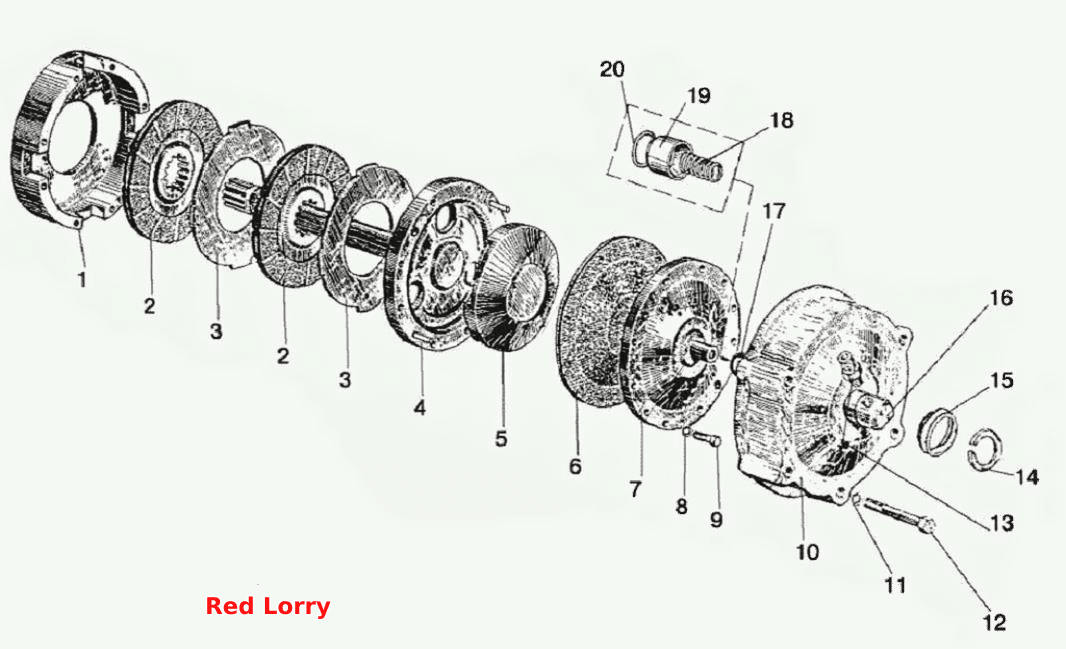

Механизм блокировки дифференциала
100%
Название детали
Муфта блокировочная в сборе
Заводской номер
70-2409010-Б
Количество на модель
1
№
Название детали
Муфта блокировки
Заводской номер
70-2409010-Б-01
Количество на модель
1
№
Название детали
Переходник
Заводской номер
82P-2409050
Количество на модель
1
№
Название детали
Корпус муфты
Заводской номер
70-2409015-A
Количество на модель
1
№
1
Название детали
Диск
Заводской номер
70-3502040-01
Количество на модель
2
№
2
Название детали
Диск тормозной
Заводской номер
70-3502040-04
Количество на модель
2
№
2
Название детали
Диск отжимной
Заводской номер
70-2409028
Количество на модель
2
№
3
Название детали
Вал блокировочный
Заводской номер
70-2409020
Количество на модель
1
№
4
Название детали
Вал блокировочный
Заводской номер
70-2409020-01
Количество на модель
1
№
4
Название детали
Диск нажимной
Заводской номер
70-2409018
Количество на модель
1
№
5
Название детали
Диафрагма
Заводской номер
70-2409021
Количество на модель
1
№
6
Название детали
Крышка диафрагмы
Заводской номер
70-2409030-Б
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
ШайбаШайба8Т
Количество на модель
8
№
8
Название детали
Болт
Заводской номер
М8-6gx40.88.35.019
Количество на модель
8
№
9
Название детали
Кожух
Заводской номер
70-2409035-A6
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
ШайбаШайба12.ОТ
Количество на модель
5
№
11
Название детали
Болт
Заводской номер
М12-6gx200.58.019
Количество на модель
5
№
12
Название детали
Болт
Заводской номер
1522-2409034
Количество на модель
5
№
12
Название детали
Штуцер
Заводской номер
70-2409037
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
С40
Количество на модель
1
№
14
Название детали
Уплотнитель
Заводской номер
82P-2409036-A
Количество на модель
1
№
15
Название детали
Переходник
Заводской номер
70-2409026-Б
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
020-025-30-1-4
Количество на модель
1
№
17
Название детали
Пружина
Заводской номер
54-06-448-A
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
70-2409027-A
Количество на модель
1
№
19
Название детали
КОЛЬЦО
Заводской номер
70-2409033-Б
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Муфта блокировочная в сборе | 70-2409010-Б | 1 | 1 | |||||
| Муфта блокировки | 70-2409010-Б-01 | 1 | 1 | |||||
| Переходник | 82P-2409050 | 1 | 1 | |||||
| 1 | Корпус муфты | 70-2409015-A | 1 | 1 | 1 | |||
| 2 | Диск | 70-3502040-01 | 2 | 2 | 2 | |||
| 2 | Диск тормозной | 70-3502040-04 | 2 | 2 | 2 | |||
| 3 | Диск отжимной | 70-2409028 | 2 | 2 | 3 | |||
| 4 | Вал блокировочный | 70-2409020 | 1 | 1 | 4 | |||
| 4 | Вал блокировочный | 70-2409020-01 | 1 | 1 | 4 | |||
| 5 | Диск нажимной | 70-2409018 | 1 | 1 | 5 | |||
| 6 | Диафрагма | 70-2409021 | 1 | 1 | 6 | |||
| 7 | Крышка диафрагмы | 70-2409030-Б | 1 | 1 | 7 | |||
| 8 | Шайба | ШайбаШайба8Т | 8 | 8 | 8 | |||
| 9 | Болт | М8-6gx40.88.35.019 | 8 | 8 | 9 | |||
| 10 | Кожух | 70-2409035-A6 | 1 | 1 | 10 | |||
| 11 | Шайба | ШайбаШайба12.ОТ | 5 | 5 | 11 | |||
| 12 | Болт | М12-6gx200.58.019 | 5 | 5 | 12 | |||
| 12 | Болт | 1522-2409034 | 5 | 5 | 12 | |||
| 13 | Штуцер | 70-2409037 | 1 | 1 | 13 | |||
| 14 | Кольцо | С40 | 1 | 1 | 14 | |||
| 15 | Уплотнитель | 82P-2409036-A | 1 | 1 | 15 | |||
| 16 | Переходник | 70-2409026-Б | 1 | 1 | 16 | |||
| 17 | Кольцо | 020-025-30-1-4 | 1 | 1 | 17 | |||
| 18 | Пружина | 54-06-448-A | 1 | 1 | 18 | |||
| 19 | Втулка | 70-2409027-A | 1 | 1 | 19 | |||
| 20 | КОЛЬЦО | 70-2409033-Б | 1 | 1 | 20 |
