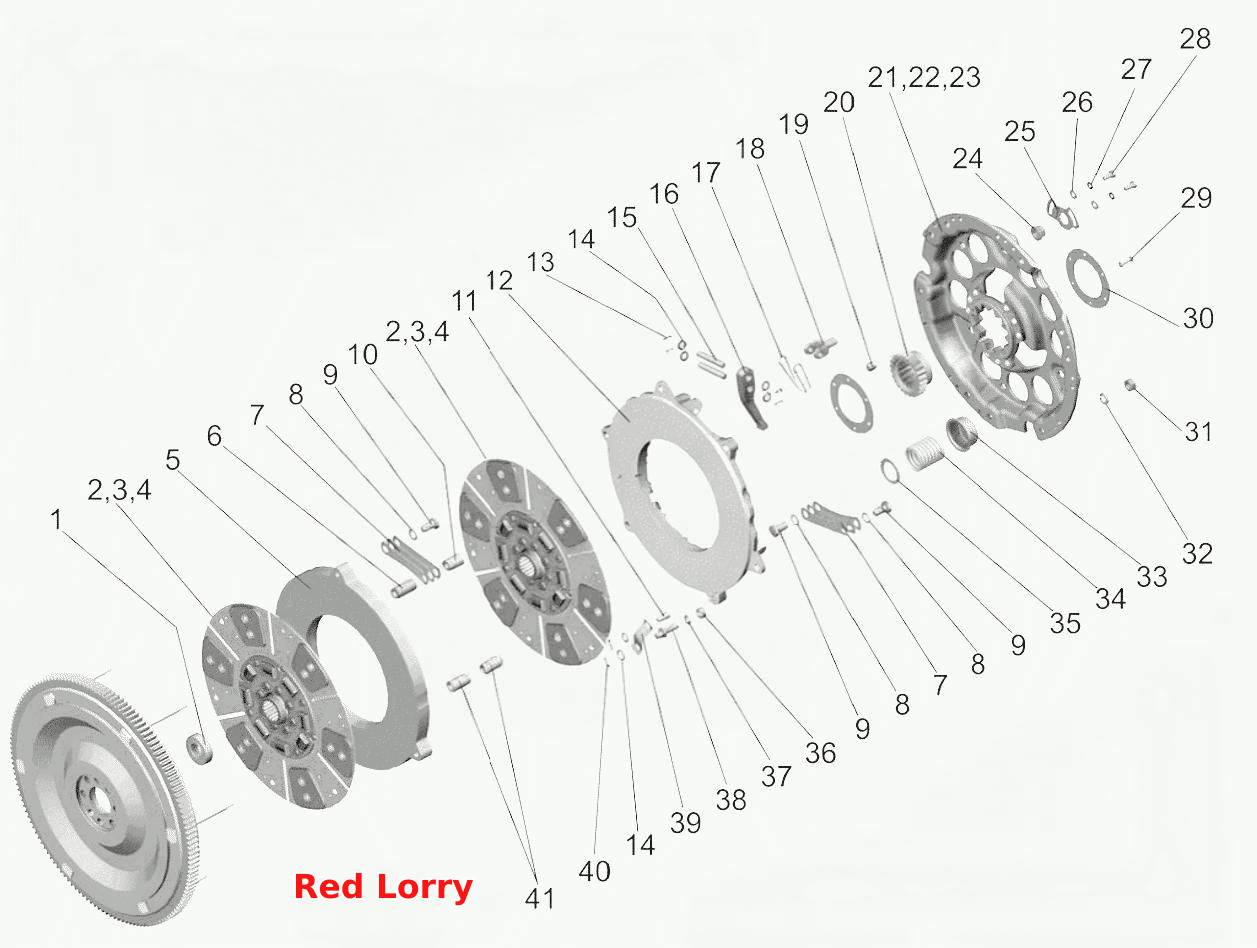

Установка сцепления
100%
Название детали
Установка сцепления
Заводской номер
245-1005009-Б-02
Количество на модель
№
Название детали
Диск сцепления
Заводской номер
85-1601090-Б
Количество на модель
№
Название детали
Диск средний в сборе
Заводской номер
85-1601085
Количество на модель
№
Название детали
Подшипник
Заводской номер
180205К1С17
Количество на модель
№
1
Название детали
Диск ведомый
Заводской номер
80-1601130-А
Количество на модель
2
№
2
Название детали
Сегмент GBV 156400
Заводской номер
566528
Количество на модель
12
№
3
Название детали
Заклепка
Заводской номер
566529
Количество на модель
12
№
4
Название детали
Диск средний
Заводской номер
85-1601092
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
85-1601071
Количество на модель
3
№
6
Название детали
Пластина
Заводской номер
85-1601124
Количество на модель
18
№
7
Название детали
Шайба
Заводской номер
85-1601121
Количество на модель
9
№
8
Название детали
Болт
Заводской номер
85-1601126
Количество на модель
9
№
9
Название детали
Втулка
Заводской номер
85-1601073
Количество на модель
3
№
10
Название детали
Штифт
Заводской номер
85-1601054
Количество на модель
3
№
11
Название детали
Диск нажимной
Заводской номер
85-1601093-Б
Количество на модель
1
№
12
Название детали
Шплинт
Заводской номер
3,2x18.019
Количество на модель
12
№
13
Название детали
Шайба
Заводской номер
85-1601108
Количество на модель
18
№
14
Название детали
Палец
Заводской номер
85-1601096
Количество на модель
6
№
15
Название детали
Рычаг отжимной
Заводской номер
85-1601094
Количество на модель
3
№
16
Название детали
Пружина
Заводской номер
85-1601083
Количество на модель
3
№
17
Название детали
Вилка
Заводской номер
85-1601097
Количество на модель
3
№
18
Название детали
Демпфер
Заводской номер
70-1601091
Количество на модель
12
№
19
Название детали
Втулка
Заводской номер
70-1601053
Количество на модель
1
№
20
Название детали
Диск опорный
Заводской номер
1522-1601120
Количество на модель
№
21
Название детали
Диск опорный
Заводской номер
1522-1601125
Количество на модель
1
№
21
Название детали
Ступица
Заводской номер
1522-1601051
Количество на модель
1
№
22
Название детали
Заклепка
Заводской номер
8x22.01
Количество на модель
9
№
23
Название детали
Гайка регулировочная
Заводской номер
85-1601109-A
Количество на модель
3
№
24
Название детали
Шайба стопорная
Заводской номер
85-1601086
Количество на модель
3
№
25
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
6
№
26
Название детали
Шайба
Заводской номер
8Т
Количество на модель
6
№
27
Название детали
Болт
Заводской номер
M8-6gx16.88.35.019
Количество на модель
6
№
28
Название детали
Заклепка
Заводской номер
6x30.01
Количество на модель
6
№
29
Название детали
Шайба
Заводской номер
1522-1601062
Количество на модель
2
№
30
Название детали
Орех
Заводской номер
М12х1,25-6Н.6.019
Количество на модель
9
№
31
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
9
№
32
Название детали
Стакан
Заводской номер
85-1601072-Б
Количество на модель
6
№
33
Название детали
Пружина
Заводской номер
85-1601115
Количество на модель
6
№
34
Название детали
Шайба изолирующая
Заводской номер
85-1601118-Б
Количество на модель
6
№
35
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
3
№
36
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
3
№
37
Название детали
Упор
Заводской номер
85-1601129
Количество на модель
3
№
38
Название детали
Пластина
Заводской номер
85-1601112
Количество на модель
3
№
39
Название детали
Шплинт
Заводской номер
2x16.019
Количество на модель
6
№
40
Название детали
Втулка
Заводской номер
70-1601074
Количество на модель
6
№
41
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка сцепления | 245-1005009-Б-02 | |||||||
| Диск сцепления | 85-1601090-Б | |||||||
| Диск средний в сборе | 85-1601085 | |||||||
| 1 | Подшипник | 180205К1С17 | 1 | |||||
| 2 | Диск ведомый | 80-1601130-А | 2 | 2 | 2 | |||
| 3 | Сегмент GBV 156400 | 566528 | 12 | 12 | 3 | |||
| 4 | Заклепка | 566529 | 12 | 12 | 4 | |||
| 5 | Диск средний | 85-1601092 | 1 | 1 | 5 | |||
| 6 | Втулка | 85-1601071 | 3 | 3 | 6 | |||
| 7 | Пластина | 85-1601124 | 18 | 18 | 7 | |||
| 8 | Шайба | 85-1601121 | 9 | 9 | 8 | |||
| 9 | Болт | 85-1601126 | 9 | 9 | 9 | |||
| 10 | Втулка | 85-1601073 | 3 | 3 | 10 | |||
| 11 | Штифт | 85-1601054 | 3 | 3 | 11 | |||
| 12 | Диск нажимной | 85-1601093-Б | 1 | 1 | 12 | |||
| 13 | Шплинт | 3,2x18.019 | 12 | 12 | 13 | |||
| 14 | Шайба | 85-1601108 | 18 | 18 | 14 | |||
| 15 | Палец | 85-1601096 | 6 | 6 | 15 | |||
| 16 | Рычаг отжимной | 85-1601094 | 3 | 3 | 16 | |||
| 17 | Пружина | 85-1601083 | 3 | 3 | 17 | |||
| 18 | Вилка | 85-1601097 | 3 | 3 | 18 | |||
| 19 | Демпфер | 70-1601091 | 12 | 12 | 19 | |||
| 20 | Втулка | 70-1601053 | 1 | 1 | 20 | |||
| 21 | Диск опорный | 1522-1601120 | 21 | |||||
| 21 | Диск опорный | 1522-1601125 | 1 | 1 | 21 | |||
| 22 | Ступица | 1522-1601051 | 1 | 1 | 22 | |||
| 23 | Заклепка | 8x22.01 | 9 | 9 | 23 | |||
| 24 | Гайка регулировочная | 85-1601109-A | 3 | 3 | 24 | |||
| 25 | Шайба стопорная | 85-1601086 | 3 | 3 | 25 | |||
| 26 | Шайба | С8.01.019 | 6 | 6 | 26 | |||
| 27 | Шайба | 8Т | 6 | 6 | 27 | |||
| 28 | Болт | M8-6gx16.88.35.019 | 6 | 6 | 28 | |||
| 29 | Заклепка | 6x30.01 | 6 | 6 | 29 | |||
| 30 | Шайба | 1522-1601062 | 2 | 2 | 30 | |||
| 31 | Орех | М12х1,25-6Н.6.019 | 9 | 9 | 31 | |||
| 32 | Шайба | 12.ОТ | 9 | 9 | 32 | |||
| 33 | Стакан | 85-1601072-Б | 6 | 6 | 33 | |||
| 34 | Пружина | 85-1601115 | 6 | 6 | 34 | |||
| 35 | Шайба изолирующая | 85-1601118-Б | 6 | 6 | 35 | |||
| 36 | Гайка | М10-6Н.6.019 | 3 | 3 | 36 | |||
| 37 | Шайба | 10.ОТ | 3 | 3 | 37 | |||
| 38 | Упор | 85-1601129 | 3 | 3 | 38 | |||
| 39 | Пластина | 85-1601112 | 3 | 3 | 39 | |||
| 40 | Шплинт | 2x16.019 | 6 | 6 | 40 | |||
| 41 | Втулка | 70-1601074 | 6 | 6 | 41 |
