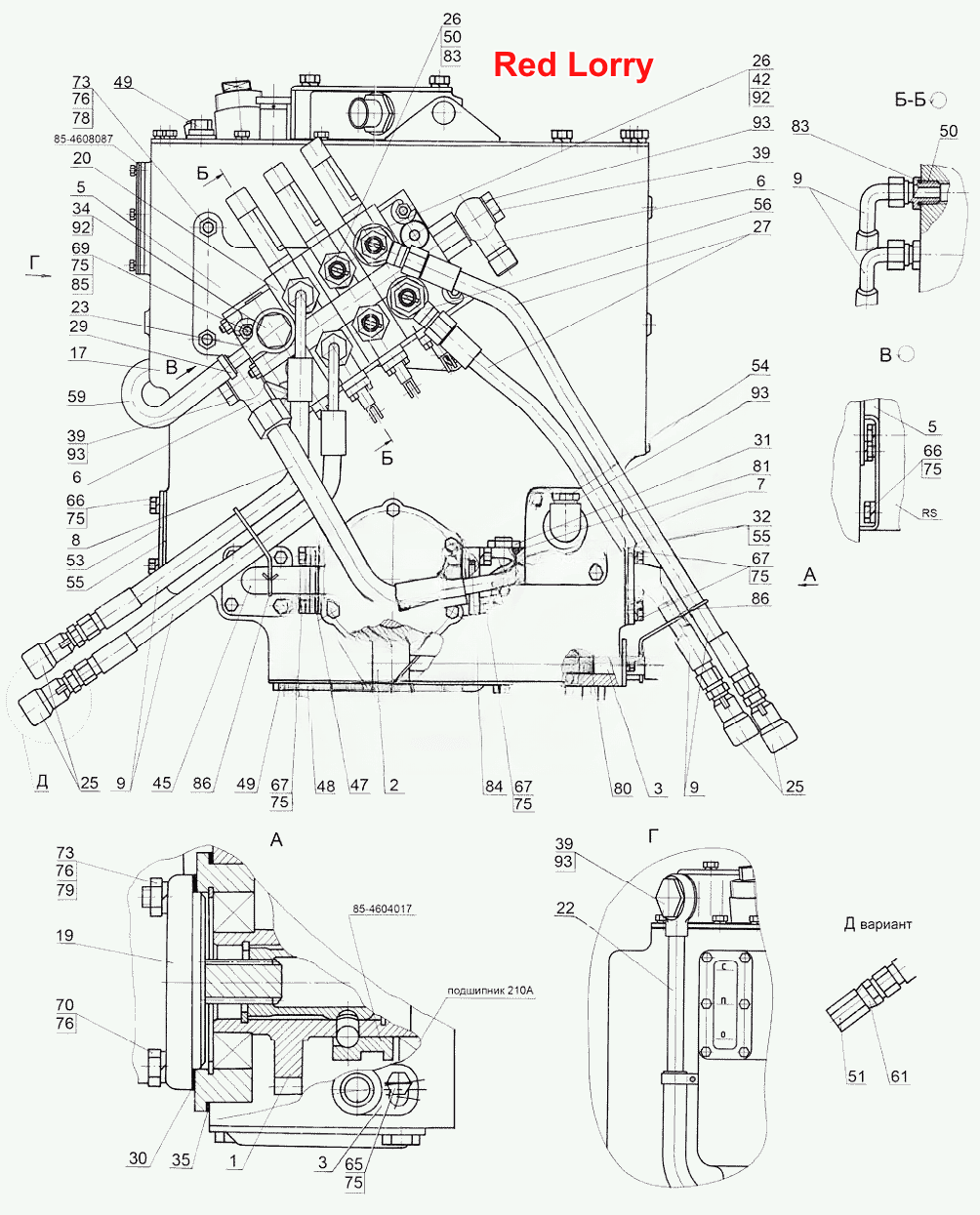

Корпус гидросистемы 952-4600015-08
100%
Название детали
Корпус гидросистемы
Заводской номер
952-4600015-08
Количество на модель
1
№
Название детали
Подшипник
Заводской номер
210А
Количество на модель
№
Название детали
Муфта
Заводской номер
85-4604017
Количество на модель
№
Название детали
Указатель
Заводской номер
85-4608087
Количество на модель
№
Название детали
Привод насоса
Заводской номер
85-4604010
Количество на модель
1
№
1
Название детали
Вилка
Заводской номер
85-4604030
Количество на модель
1
№
2
Название детали
Вал
Заводской номер
85-4604040-Б
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
920-4607020
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
952-4607080
Количество на модель
2
№
6
Название детали
Патрубок
Заводской номер
Д80-4607100-А
Количество на модель
1
№
7
Название детали
Рукав высокого давления
Заводской номер
952-4607140-01
Количество на модель
1
№
8
Название детали
Рукав высокого давления
Заводской номер
680-4607140-04
Количество на модель
2
№
9
Название детали
Корпус гидросистемы
Заводской номер
85-4608010
Количество на модель
1
№
17
Название детали
Насос
Заводской номер
НШ32М-4
Количество на модель
1
№
19
Название детали
Насос шестеренный
Заводской номер
НШ32УКФ-3
Количество на модель
1
№
19
Название детали
Насос
Заводской номер
НШ32МА-3
Количество на модель
1
№
19
Название детали
Насос
Заводской номер
НШ32М-3
Количество на модель
1
№
19
Название детали
Распределитель
Заводской номер
RS-213Mita
Количество на модель
1
№
20
Название детали
Труба
Заводской номер
С80-4607375
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
С80-4607380
Количество на модель
1
№
23
Название детали
Муфта
Заводской номер
НР10-3МХ0041А0
Количество на модель
4
№
25
Название детали
Корпус левый
Заводской номер
М036.50Б.10
Количество на модель
4
№
25
Название детали
Заглушка
Заводской номер
Н.036.12.010
Количество на модель
4
№
26
Название детали
Рукав высокого давления
Заводской номер
ПН.036.83.040
Количество на модель
2
№
27
Название детали
Хомут
Заводской номер
ХС-21
Количество на модель
2
№
29
Название детали
Хомут «Норма»
Заводской номер
16-25/9-C6W
Количество на модель
2
№
29
Название детали
Прокладка
Заводской номер
36-1022054-А
Количество на модель
1
№
30
Название детали
Пробка
Заводской номер
50-4608027-В
Количество на модель
1
№
31
Название детали
Патрубок
Заводской номер
85-3407101
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
1
№
34
Название детали
Прокладка
Заводской номер
70-4604037
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
40-4607037
Количество на модель
3
№
39
Название детали
Штуцер
Заводской номер
952-4607061
Количество на модель
2
№
42
Название детали
Патрубок
Заводской номер
50-4607096-А
Количество на модель
1
№
45
Название детали
Прокладка
Заводской номер
50-4607097
Количество на модель
4
№
47
Название детали
Крышка
Заводской номер
50-4607099
Количество на модель
1
№
48
Название детали
Пробка резьбовая
Заводской номер
1221-1802091
Количество на модель
3
№
49
Название детали
Штуцер
Заводской номер
С80-4607204
Количество на модель
4
№
50
Название детали
Заглушка
Заводской номер
А50-4607302
Количество на модель
4
№
51
Название детали
Крышка
Заводской номер
70-4608019
Количество на модель
1
№
53
Название детали
Пробка
Заводской номер
85-4608021
Количество на модель
2
№
54
Название детали
Прокладка
Заводской номер
70-4608033
Количество на модель
3
№
55
Название детали
Угольник
Заводской номер
530-4614029
Количество на модель
2
№
56
Название детали
Шланг
Заводской номер
С80-4607063
Количество на модель
1
№
59
Название детали
Штуцер
Заводской номер
Н.036.05.002
Количество на модель
4
№
61
Название детали
Болт
Заводской номер
М8-6gx16.88.35.019
Количество на модель
2
№
65
Название детали
Болт
Заводской номер
М8-6gx20.88.35.019
Количество на модель
4
№
66
Название детали
Болт
Заводской номер
М8-6gx25.88.35.019
Количество на модель
20
№
67
Название детали
Болт
Заводской номер
М8-6gx65.88.35.019
Количество на модель
4
№
69
Название детали
Болт
Заводской номер
М10-6gx40.88.35.019
Количество на модель
2
№
70
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
5
№
73
Название детали
Шайба
Заводской номер
8Т
Количество на модель
29
№
75
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
7
№
76
Название детали
Шпилька
Заводской номер
М103р/6gx20.66.019
Количество на модель
3
№
78
Название детали
Шпилька
Заводской номер
М103р/6gx35.66.019
Количество на модель
2
№
79
Название детали
Кольцо
Заводской номер
013-017-25-1-4
Количество на модель
1
№
80
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
1
№
81
Название детали
Кольцо
Заводской номер
024-028-25-1-4
Количество на модель
4
№
83
Название детали
Кольцо
Заводской номер
035-040-30-1-4
Количество на модель
1
№
84
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
4
№
85
Название детали
Шайба РМ1/2
Заводской номер
4600.20
Количество на модель
6
№
92
Название детали
Шайба РМ24
Заводской номер
4600.22
Количество на модель
8
№
93
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус гидросистемы | 952-4600015-08 | 1 | 1 | |||||
| Подшипник | 210А | |||||||
| Муфта | 85-4604017 | |||||||
| Указатель | 85-4608087 | |||||||
| 1 | Привод насоса | 85-4604010 | 1 | 1 | 1 | |||
| 2 | Вилка | 85-4604030 | 1 | 1 | 2 | |||
| 3 | Вал | 85-4604040-Б | 1 | 1 | 3 | |||
| 5 | Кронштейн | 920-4607020 | 1 | 1 | 5 | |||
| 6 | Штуцер | 952-4607080 | 2 | 2 | 6 | |||
| 7 | Патрубок | Д80-4607100-А | 1 | 1 | 7 | |||
| 8 | Рукав высокого давления | 952-4607140-01 | 1 | 1 | 8 | |||
| 9 | Рукав высокого давления | 680-4607140-04 | 2 | 2 | 9 | |||
| 17 | Корпус гидросистемы | 85-4608010 | 1 | 1 | 17 | |||
| 19 | Насос | НШ32М-4 | 1 | 1 | 19 | |||
| 19 | Насос шестеренный | НШ32УКФ-3 | 1 | 1 | 19 | |||
| 19 | Насос | НШ32МА-3 | 1 | 1 | 19 | |||
| 19 | Насос | НШ32М-3 | 1 | 1 | 19 | |||
| 20 | Распределитель | RS-213Mita | 1 | 1 | 20 | |||
| 22 | Труба | С80-4607375 | 1 | 1 | 22 | |||
| 23 | Труба | С80-4607380 | 1 | 1 | 23 | |||
| 25 | Муфта | НР10-3МХ0041А0 | 4 | 4 | 25 | |||
| 25 | Корпус левый | М036.50Б.10 | 4 | 4 | 25 | |||
| 26 | Заглушка | Н.036.12.010 | 4 | 4 | 26 | |||
| 27 | Рукав высокого давления | ПН.036.83.040 | 2 | 2 | 27 | |||
| 29 | Хомут | ХС-21 | 2 | 2 | 29 | |||
| 29 | Хомут «Норма» | 16-25/9-C6W | 2 | 2 | 29 | |||
| 30 | Прокладка | 36-1022054-А | 1 | 1 | 30 | |||
| 31 | Пробка | 50-4608027-В | 1 | 1 | 31 | |||
| 32 | Патрубок | 85-3407101 | 2 | 2 | 32 | |||
| 34 | Болт | 40-4607032 | 1 | 1 | 34 | |||
| 35 | Прокладка | 70-4604037 | 1 | 1 | 35 | |||
| 39 | Болт | 40-4607037 | 3 | 3 | 39 | |||
| 42 | Штуцер | 952-4607061 | 2 | 2 | 42 | |||
| 45 | Патрубок | 50-4607096-А | 1 | 1 | 45 | |||
| 47 | Прокладка | 50-4607097 | 4 | 4 | 47 | |||
| 48 | Крышка | 50-4607099 | 1 | 1 | 48 | |||
| 49 | Пробка резьбовая | 1221-1802091 | 3 | 3 | 49 | |||
| 50 | Штуцер | С80-4607204 | 4 | 4 | 50 | |||
| 51 | Заглушка | А50-4607302 | 4 | 4 | 51 | |||
| 53 | Крышка | 70-4608019 | 1 | 1 | 53 | |||
| 54 | Пробка | 85-4608021 | 2 | 2 | 54 | |||
| 55 | Прокладка | 70-4608033 | 3 | 3 | 55 | |||
| 56 | Угольник | 530-4614029 | 2 | 2 | 56 | |||
| 59 | Шланг | С80-4607063 | 1 | 1 | 59 | |||
| 61 | Штуцер | Н.036.05.002 | 4 | 4 | 61 | |||
| 65 | Болт | М8-6gx16.88.35.019 | 2 | 2 | 65 | |||
| 66 | Болт | М8-6gx20.88.35.019 | 4 | 4 | 66 | |||
| 67 | Болт | М8-6gx25.88.35.019 | 20 | 20 | 67 | |||
| 69 | Болт | М8-6gx65.88.35.019 | 4 | 4 | 69 | |||
| 70 | Болт | М10-6gx40.88.35.019 | 2 | 2 | 70 | |||
| 73 | Гайка | М10-6Н.6.019 | 5 | 5 | 73 | |||
| 75 | Шайба | 8Т | 29 | 29 | 75 | |||
| 76 | Шайба | 10.ОТ | 7 | 7 | 76 | |||
| 78 | Шпилька | М103р/6gx20.66.019 | 3 | 3 | 78 | |||
| 79 | Шпилька | М103р/6gx35.66.019 | 2 | 2 | 79 | |||
| 80 | Кольцо | 013-017-25-1-4 | 1 | 1 | 80 | |||
| 81 | Кольцо | 017-022-30-1-4 | 1 | 1 | 81 | |||
| 83 | Кольцо | 024-028-25-1-4 | 4 | 4 | 83 | |||
| 84 | Кольцо | 035-040-30-1-4 | 1 | 1 | 84 | |||
| 85 | Шайба | С8.01.019 | 4 | 4 | 85 | |||
| 92 | Шайба РМ1/2 | 4600.20 | 6 | 6 | 92 | |||
| 93 | Шайба РМ24 | 4600.22 | 8 | 8 | 93 |
