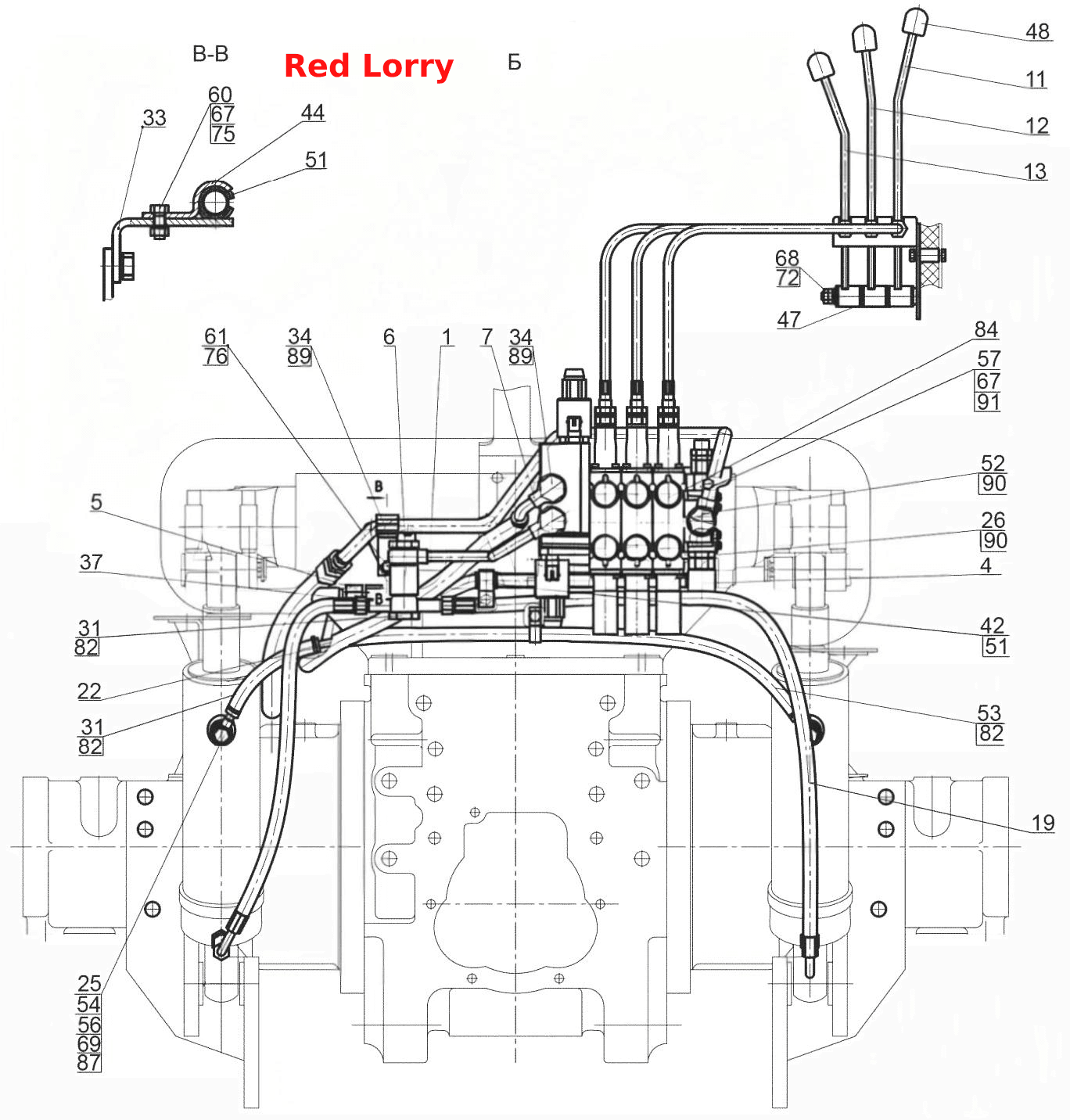

Гидроагрегаты и арматура
100%
Название детали
Гидросистема
Заводской номер
Р1523-4600010
Количество на модель
1
№
Название детали
Полумуфта наружная
Заводской номер
КЦИР.303588.003-02
Количество на модель
№
Название детали
Полумуфта
Заводской номер
Ду 10
Количество на модель
№
Название детали
Корпус левый
Заводской номер
М036.50Б.10
Количество на модель
№
Название детали
Труба
Заводской номер
Р1523-4607075
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
Р1523-4607085
Количество на модель
1
№
3
Название детали
Труба
Заводской номер
Р1523-4607160
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
Р1523-4607180
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
1523-4607040
Количество на модель
1
№
6
Название детали
Труба
Заводской номер
1523-4607150
Количество на модель
1
№
7
Название детали
Патрубок
Заводской номер
1522-4607020
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
1522-4607070
Количество на модель
1
№
9
Название детали
Патрубок
Заводской номер
1522-4607090
Количество на модель
1
№
10
Название детали
Рычаг
Заводской номер
1523-4607230
Количество на модель
1
№
11
Название детали
Рычаг
Заводской номер
1523-4607230-01
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
1523-4607230-02
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
1522-4607250
Количество на модель
1
№
14
Название детали
Бак
Заводской номер
1522-4608210
Количество на модель
1
№
15
Название детали
Стяжка
Заводской номер
1522-4608230
Количество на модель
1
№
16
Название детали
Рукав высокого давления
Заводской номер
П80-4607120-07
Количество на модель
1
№
17
Название детали
Патрубок
Заводской номер
680-4607510
Количество на модель
1
№
18
Название детали
Рукав высокого давления
Заводской номер
680-4607140-06
Количество на модель
1
№
19
Название детали
Рукав высокого давления
Заводской номер
680-4607140-13
Количество на модель
1
№
20
Название детали
Привод насоса
Заводской номер
100-4617110-01
Количество на модель
1
№
21
Название детали
Тройник
Заводской номер
3022-4607120
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
С80-4607380
Количество на модель
1
№
24
Название детали
Маслопровод
Заводской номер
Ф80-3407720
Количество на модель
2
№
25
Название детали
Штуцер
Заводской номер
Р1523-4607001
Количество на модель
1
№
26
Название детали
Шланг
Заводской номер
Р1523-4607061
Количество на модель
1
№
27
Название детали
Шланг
Заводской номер
Р1523-4607062
Количество на модель
1
№
28
Название детали
Шланг
Заводской номер
Р1523-4607062-01
Количество на модель
1
№
29
Название детали
Кронштейн
Заводской номер
Р1523-4607121
Количество на модель
1
№
30
Название детали
Рукав
Заводской номер
1523-4607063
Количество на модель
1
№
31
Название детали
Рукав
Заводской номер
1523-4607063-01
Количество на модель
1
№
32
Название детали
Кронштейн
Заводской номер
1523-4607013
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
1522-4607011-А
Количество на модель
4
№
34
Название детали
Палец
Заводской номер
1522-4607017
Количество на модель
3
№
36
Название детали
Угольник
Заводской номер
1522-4607078
Количество на модель
1
№
37
Название детали
Втулка
Заводской номер
1522-4607252
Количество на модель
5
№
38
Название детали
Прокладка
Заводской номер
1522-4608234
Количество на модель
2
№
39
Название детали
Кронштейн
Заводской номер
1522-4608237
Количество на модель
1
№
40
Название детали
Кронштейн
Заводской номер
1522-4608238
Количество на модель
1
№
41
Название детали
Планка
Заводской номер
70-3407163-01
Количество на модель
1
№
42
Название детали
Штуцер
Заводской номер
70-1405089
Количество на модель
2
№
43
Название детали
Кронштейн
Заводской номер
50-4607041
Количество на модель
1
№
44
Название детали
Втулка
Заводской номер
А61.01.017
Количество на модель
4
№
47
Название детали
Рукоятка
Заводской номер
А13.11.000
Количество на модель
3
№
48
Название детали
Прокладка
Заводской номер
ПР-43-02
Количество на модель
3
№
50
Название детали
Втулка
Заводской номер
70-3506027
Количество на модель
2
№
51
Название детали
Болт
Заводской номер
40-4607037
Количество на модель
1
№
52
Название детали
Шланг
Заводской номер
1523-4607063-02
Количество на модель
1
№
53
Название детали
Переходник
Заводской номер
1021-4803158
Количество на модель
2
№
54
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
2
№
55
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
56
Название детали
Болт
Заводской номер
Болт М8-6дх40.88.35.019
Количество на модель
7
№
57
Название детали
Болт
Заводской номер
Болт М12-6дх150.58.019
Количество на модель
2
№
58
Название детали
Болт
Заводской номер
Болт М8-6дх20.88.35.019
Количество на модель
2
№
59
Название детали
Болт
Заводской номер
Болт М8-6дх25.88.35.019
Количество на модель
9
№
60
Название детали
Болт
Заводской номер
Болт М10-6дх25.88.35.019
Количество на модель
3
№
61
Название детали
Болт
Заводской номер
Болт М10-6дх20.88.35.019
Количество на модель
2
№
62
Название детали
Болт
Заводской номер
Болт М12-6дх30.88.35.019
Количество на модель
2
№
63
Название детали
Болт
Заводской номер
Болт М16-6дх32.88.35.019
Количество на модель
4
№
64
Название детали
Винт
Заводской номер
Винт В.М6-6дх16.58.019
Количество на модель
6
№
65
Название детали
Гайка М6-6Н.6.019
Заводской номер
Гайка М6-6Н.6.019
Количество на модель
3
№
66
Название детали
Гайка М8-6Н.6.019
Заводской номер
Гайка М8-6Н.6.019
Количество на модель
3
№
67
Название детали
Гайка М10-6Н.6.019
Заводской номер
Гайка М10-6Н.6.019
Количество на модель
4
№
68
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
4
№
69
Название детали
Кольцо
Заводской номер
035-040-30-1-4
Количество на модель
2
№
71
Название детали
Шайба
Заводской номер
Шайба С 10.01.019
Количество на модель
1
№
72
Название детали
Шплинт
Заводской номер
Шплинт 3,2х18.019
Количество на модель
3
№
73
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
6
№
74
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
18
№
75
Название детали
Шайба 10.ОТ
Заводской номер
Шайба 10.ОТ
Количество на модель
7
№
76
Название детали
Шайба 12.ОТ
Заводской номер
Шайба 12.ОТ
Количество на модель
4
№
77
Название детали
Шайба .ОТ
Заводской номер
Шайба 16.ОТ
Количество на модель
4
№
78
Название детали
Гидроблок
Заводской номер
РП70-1523.1
Количество на модель
1
№
79
Название детали
Трос
Заводской номер
ЕААВ.303635.001-01
Количество на модель
3
№
80
Название детали
Хомут «Норма»
Заводской номер
16-25/9-C6W
Количество на модель
8
№
82
Название детали
Хомут
Заводской номер
16¬27/971
Количество на модель
8
№
82
Название детали
Хомут
Заводской номер
25¬40/971
Количество на модель
4
№
83
Название детали
Хомут NORMA TORRO
Заводской номер
25-40/9-C6W
Количество на модель
4
№
83
Название детали
Муфта
Заводской номер
НР10-3МХ0041А0
Количество на модель
6
№
84
Название детали
Шайба
Заводской номер
Шайба М14 400-868-4490-41
Количество на модель
4
№
87
Название детали
Шайба
Заводской номер
Шайба 627 РРМ14
Количество на модель
4
№
87
Название детали
Шайба
Заводской номер
Шайба SCN227-P18-PM14
Количество на модель
4
№
87
Название детали
Шайба
Заводской номер
Шайба SCN025-P20-PM1/2
Количество на модель
8
№
88
Название детали
Шайба
Заводской номер
Шайба 825 РР45-D1/2
Количество на модель
8
№
88
Название детали
Шайба
Заводской номер
Шайба 1/2 BSP 400-825-4490-41
Количество на модель
8
№
88
Название детали
Шайба
Заводской номер
Шайба М22 400-874-4490-41
Количество на модель
8
№
89
Название детали
Шайба
Заводской номер
Шайба 636 РРМ22
Количество на модель
8
№
89
Название детали
Шайба
Заводской номер
Шайба SCN236-P18-PM22
Количество на модель
8
№
89
Название детали
Шайба
Заводской номер
Шайба SCN238-P18-PM24
Количество на модель
3
№
90
Название детали
Шайба
Заводской номер
Шайба 638 РРМ24
Количество на модель
3
№
90
Название детали
Шайба
Заводской номер
Шайба М24 400-875-4490-41
Количество на модель
3
№
90
Название детали
Шайба
Заводской номер
Шайба С 8.01.019
Количество на модель
2
№
91
Название детали
Шайба
Заводской номер
Шайба С 6.01.019
Количество на модель
6
№
92
Название детали
Датчик сигнализатора температуры
Заводской номер
ТМ111-12
Количество на модель
1
№
93
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидросистема | Р1523-4600010 | 1 | 1 | |||||
| Полумуфта наружная | КЦИР.303588.003-02 | |||||||
| Полумуфта | Ду 10 | |||||||
| Корпус левый | М036.50Б.10 | |||||||
| 1 | Труба | Р1523-4607075 | 1 | 1 | 1 | |||
| 3 | Труба | Р1523-4607085 | 1 | 1 | 3 | |||
| 4 | Труба | Р1523-4607160 | 1 | 1 | 4 | |||
| 5 | Штуцер | Р1523-4607180 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 1523-4607040 | 1 | 1 | 6 | |||
| 7 | Труба | 1523-4607150 | 1 | 1 | 7 | |||
| 8 | Патрубок | 1522-4607020 | 1 | 1 | 8 | |||
| 9 | Болт | 1522-4607070 | 1 | 1 | 9 | |||
| 10 | Патрубок | 1522-4607090 | 1 | 1 | 10 | |||
| 11 | Рычаг | 1523-4607230 | 1 | 1 | 11 | |||
| 12 | Рычаг | 1523-4607230-01 | 1 | 1 | 12 | |||
| 13 | Рычаг | 1523-4607230-02 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 1522-4607250 | 1 | 1 | 14 | |||
| 15 | Бак | 1522-4608210 | 1 | 1 | 15 | |||
| 16 | Стяжка | 1522-4608230 | 1 | 1 | 16 | |||
| 17 | Рукав высокого давления | П80-4607120-07 | 1 | 1 | 17 | |||
| 18 | Патрубок | 680-4607510 | 1 | 1 | 18 | |||
| 19 | Рукав высокого давления | 680-4607140-06 | 1 | 1 | 19 | |||
| 20 | Рукав высокого давления | 680-4607140-13 | 1 | 1 | 20 | |||
| 21 | Привод насоса | 100-4617110-01 | 1 | 1 | 21 | |||
| 22 | Тройник | 3022-4607120 | 1 | 1 | 22 | |||
| 24 | Труба | С80-4607380 | 1 | 1 | 24 | |||
| 25 | Маслопровод | Ф80-3407720 | 2 | 2 | 25 | |||
| 26 | Штуцер | Р1523-4607001 | 1 | 1 | 26 | |||
| 27 | Шланг | Р1523-4607061 | 1 | 1 | 27 | |||
| 28 | Шланг | Р1523-4607062 | 1 | 1 | 28 | |||
| 29 | Шланг | Р1523-4607062-01 | 1 | 1 | 29 | |||
| 30 | Кронштейн | Р1523-4607121 | 1 | 1 | 30 | |||
| 31 | Рукав | 1523-4607063 | 1 | 1 | 31 | |||
| 32 | Рукав | 1523-4607063-01 | 1 | 1 | 32 | |||
| 33 | Кронштейн | 1523-4607013 | 1 | 1 | 33 | |||
| 34 | Болт | 1522-4607011-А | 4 | 4 | 34 | |||
| 36 | Палец | 1522-4607017 | 3 | 3 | 36 | |||
| 37 | Угольник | 1522-4607078 | 1 | 1 | 37 | |||
| 38 | Втулка | 1522-4607252 | 5 | 5 | 38 | |||
| 39 | Прокладка | 1522-4608234 | 2 | 2 | 39 | |||
| 40 | Кронштейн | 1522-4608237 | 1 | 1 | 40 | |||
| 41 | Кронштейн | 1522-4608238 | 1 | 1 | 41 | |||
| 42 | Планка | 70-3407163-01 | 1 | 1 | 42 | |||
| 43 | Штуцер | 70-1405089 | 2 | 2 | 43 | |||
| 44 | Кронштейн | 50-4607041 | 1 | 1 | 44 | |||
| 47 | Втулка | А61.01.017 | 4 | 4 | 47 | |||
| 48 | Рукоятка | А13.11.000 | 3 | 3 | 48 | |||
| 50 | Прокладка | ПР-43-02 | 3 | 3 | 50 | |||
| 51 | Втулка | 70-3506027 | 2 | 2 | 51 | |||
| 52 | Болт | 40-4607037 | 1 | 1 | 52 | |||
| 53 | Шланг | 1523-4607063-02 | 1 | 1 | 53 | |||
| 54 | Переходник | 1021-4803158 | 2 | 2 | 54 | |||
| 55 | Манжета | 80-3723045-01 | 2 | 2 | 55 | |||
| 56 | Болт | Д18-051 | 2 | 2 | 56 | |||
| 57 | Болт | Болт М8-6дх40.88.35.019 | 7 | 7 | 57 | |||
| 58 | Болт | Болт М12-6дх150.58.019 | 2 | 2 | 58 | |||
| 59 | Болт | Болт М8-6дх20.88.35.019 | 2 | 2 | 59 | |||
| 60 | Болт | Болт М8-6дх25.88.35.019 | 9 | 9 | 60 | |||
| 61 | Болт | Болт М10-6дх25.88.35.019 | 3 | 3 | 61 | |||
| 62 | Болт | Болт М10-6дх20.88.35.019 | 2 | 2 | 62 | |||
| 63 | Болт | Болт М12-6дх30.88.35.019 | 2 | 2 | 63 | |||
| 64 | Болт | Болт М16-6дх32.88.35.019 | 4 | 4 | 64 | |||
| 65 | Винт | Винт В.М6-6дх16.58.019 | 6 | 6 | 65 | |||
| 66 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | 3 | 3 | 66 | |||
| 67 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | 3 | 3 | 67 | |||
| 68 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | 4 | 4 | 68 | |||
| 69 | Кольцо | 017-022-30-1-4 | 4 | 4 | 69 | |||
| 71 | Кольцо | 035-040-30-1-4 | 2 | 2 | 71 | |||
| 72 | Шайба | Шайба С 10.01.019 | 1 | 1 | 72 | |||
| 73 | Шплинт | Шплинт 3,2х18.019 | 3 | 3 | 73 | |||
| 74 | Шайба 6Т | Шайба 6Т | 6 | 6 | 74 | |||
| 75 | Шайба 8Т | Шайба 8Т | 18 | 18 | 75 | |||
| 76 | Шайба 10.ОТ | Шайба 10.ОТ | 7 | 7 | 76 | |||
| 77 | Шайба 12.ОТ | Шайба 12.ОТ | 4 | 4 | 77 | |||
| 78 | Шайба .ОТ | Шайба 16.ОТ | 4 | 4 | 78 | |||
| 79 | Гидроблок | РП70-1523.1 | 1 | 1 | 79 | |||
| 80 | Трос | ЕААВ.303635.001-01 | 3 | 3 | 80 | |||
| 82 | Хомут «Норма» | 16-25/9-C6W | 8 | 8 | 82 | |||
| 82 | Хомут | 16¬27/971 | 8 | 8 | 82 | |||
| 83 | Хомут | 25¬40/971 | 4 | 4 | 83 | |||
| 83 | Хомут NORMA TORRO | 25-40/9-C6W | 4 | 4 | 83 | |||
| 84 | Муфта | НР10-3МХ0041А0 | 6 | 6 | 84 | |||
| 87 | Шайба | Шайба М14 400-868-4490-41 | 4 | 4 | 87 | |||
| 87 | Шайба | Шайба 627 РРМ14 | 4 | 4 | 87 | |||
| 87 | Шайба | Шайба SCN227-P18-PM14 | 4 | 4 | 87 | |||
| 88 | Шайба | Шайба SCN025-P20-PM1/2 | 8 | 8 | 88 | |||
| 88 | Шайба | Шайба 825 РР45-D1/2 | 8 | 8 | 88 | |||
| 88 | Шайба | Шайба 1/2 BSP 400-825-4490-41 | 8 | 8 | 88 | |||
| 89 | Шайба | Шайба М22 400-874-4490-41 | 8 | 8 | 89 | |||
| 89 | Шайба | Шайба 636 РРМ22 | 8 | 8 | 89 | |||
| 89 | Шайба | Шайба SCN236-P18-PM22 | 8 | 8 | 89 | |||
| 90 | Шайба | Шайба SCN238-P18-PM24 | 3 | 3 | 90 | |||
| 90 | Шайба | Шайба 638 РРМ24 | 3 | 3 | 90 | |||
| 90 | Шайба | Шайба М24 400-875-4490-41 | 3 | 3 | 90 | |||
| 91 | Шайба | Шайба С 8.01.019 | 2 | 2 | 91 | |||
| 92 | Шайба | Шайба С 6.01.019 | 6 | 6 | 92 | |||
| 93 | Датчик сигнализатора температуры | ТМ111-12 | 1 | 1 | 93 |
