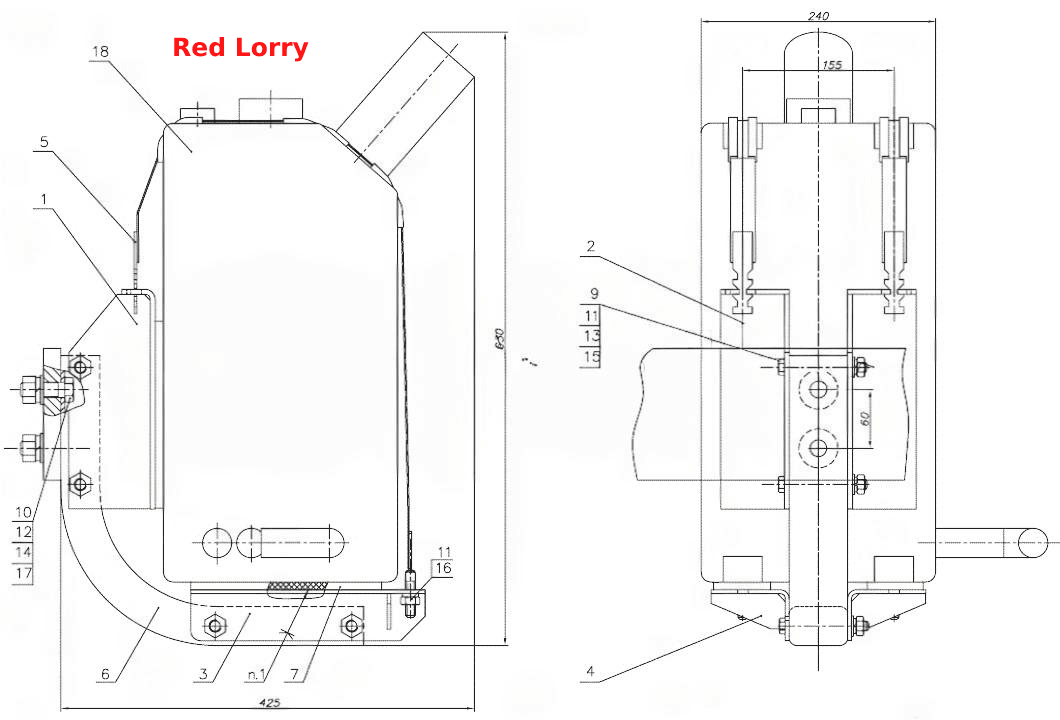

Установка бака
100%
Название детали
Установка бака
Заводской номер
2022.5-1201000
Количество на модель
№
Название детали
Опора
Заводской номер
2022.5-1201010
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
2022.5-1201010-01
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
2022.5-1201020
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
2022.5-1201020-01
Количество на модель
1
№
4
Название детали
Хомут
Заводской номер
2022.5-1101070
Количество на модель
2
№
5
Название детали
Труба
Заводской номер
2022.5-1101136
Количество на модель
1
№
6
Название детали
Прокладка
Заводской номер
1522-1101118
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
Болт М10-6дх85.88.35.019
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
Болт М16-6дх50.88.35.019
Количество на модель
2
№
10
Название детали
Гайка М10-6Н.6.019
Заводской номер
Гайка М10-6Н.6.019
Количество на модель
6
№
11
Название детали
Гайка
Заводской номер
Гайка М16-6Н.6.019
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
Шайба С.10.01.019
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
Шайба С.16.01.019
Количество на модель
2
№
14
Название детали
Шайба 10.ОТ
Заводской номер
Шайба 10.ОТ
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
Шайба 10Л
Количество на модель
2
№
16
Название детали
Шайба .ОТ
Заводской номер
Шайба 16.ОТ
Количество на модель
2
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка бака | 2022.5-1201000 | |||||||
| 1 | Опора | 2022.5-1201010 | 1 | 1 | 1 | |||
| 2 | Опора | 2022.5-1201010-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 2022.5-1201020 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 2022.5-1201020-01 | 1 | 1 | 4 | |||
| 5 | Хомут | 2022.5-1101070 | 2 | 2 | 5 | |||
| 6 | Труба | 2022.5-1101136 | 1 | 1 | 6 | |||
| 7 | Прокладка | 1522-1101118 | 4 | 4 | 7 | |||
| 9 | Болт | Болт М10-6дх85.88.35.019 | 4 | 4 | 9 | |||
| 10 | Болт | Болт М16-6дх50.88.35.019 | 2 | 2 | 10 | |||
| 11 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | 6 | 6 | 11 | |||
| 12 | Гайка | Гайка М16-6Н.6.019 | 2 | 2 | 12 | |||
| 13 | Шайба | Шайба С.10.01.019 | 4 | 4 | 13 | |||
| 14 | Шайба | Шайба С.16.01.019 | 2 | 2 | 14 | |||
| 15 | Шайба 10.ОТ | Шайба 10.ОТ | 4 | 4 | 15 | |||
| 16 | Шайба | Шайба 10Л | 2 | 2 | 16 | |||
| 17 | Шайба .ОТ | Шайба 16.ОТ | 2 | 2 | 17 |
