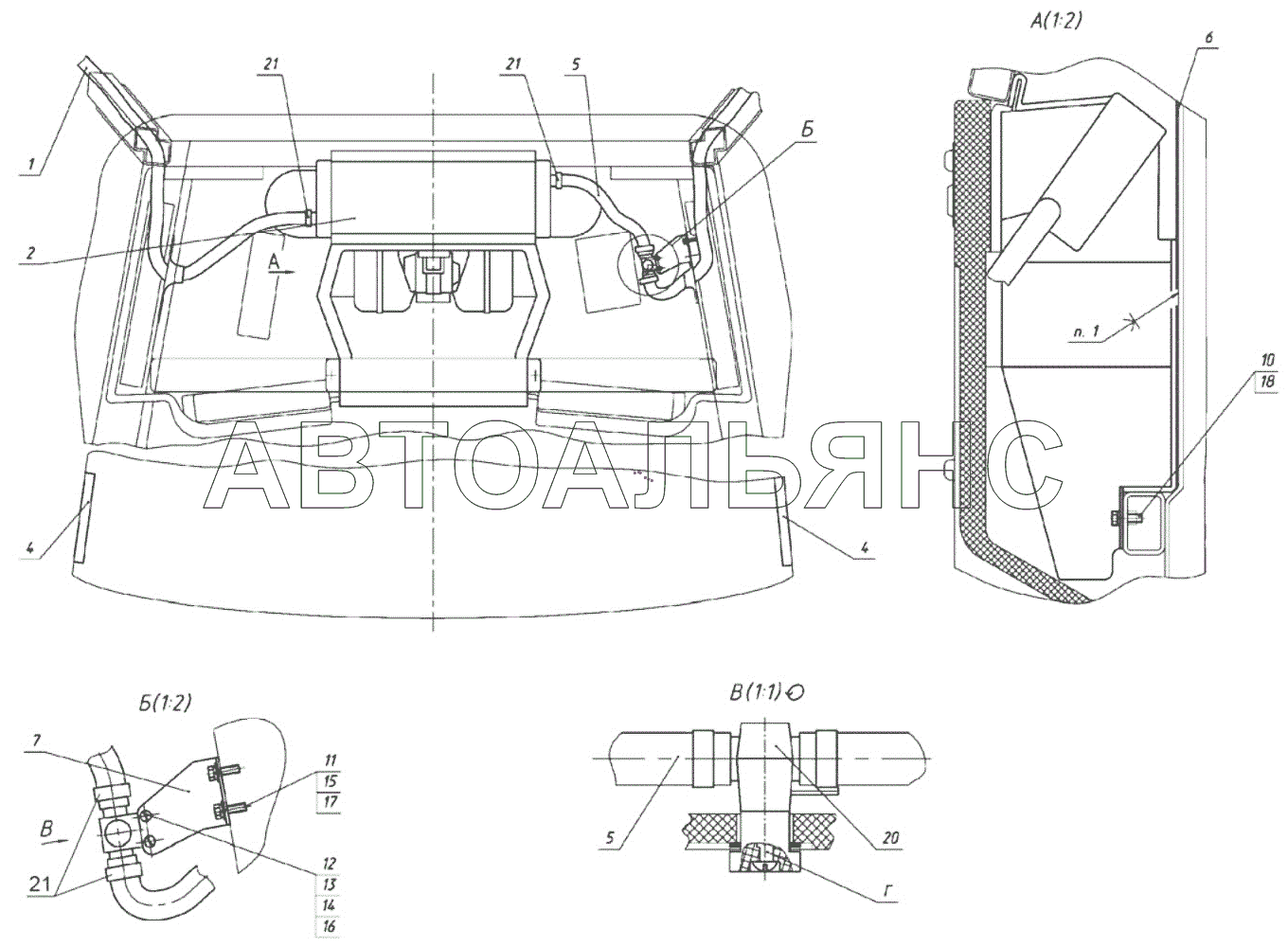

Система отопления и вентиляции
100%
Название детали
Система отопления и вентиляции
Заводской номер
1522-8101010-Б
Количество на модель
1
№
Название детали
Нагревательная арматура
Заводской номер
1523-8101080
Количество на модель
1
№
1
Название детали
Отопитель - вентилятор
Заводской номер
1522-8101100
Количество на модель
1
№
2
Название детали
Установка фильтра
Заводской номер
2522-8104010
Количество на модель
2
№
4
Название детали
Шланг
Заводской номер
1522-8101012-06
Количество на модель
1
№
5
Название детали
Уплотнитель
Заводской номер
1522-8101013-02
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
1522-8101034
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
Болт М8-6дх25.88.35.019
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
Болт М6-6дх25.88.35.019
Количество на модель
2
№
11
Название детали
Винт
Заводской номер
Винт В.М5-6дх16.58.019
Количество на модель
2
№
12
Название детали
Гайка М5-6Н.6.019
Заводской номер
Гайка М5-6Н.6.019
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
Шайба С.5.01.019
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
Шайба С.6.01.019
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
Шайба 5 Т
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
Шайба 6 Т
Количество на модель
2
№
17
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
2
№
18
Название детали
Кран
Заводской номер
ПО 11
Количество на модель
1
№
20
Название детали
Хомут с червячной резьбой
Заводской номер
20-32, 9-C6W
Количество на модель
4
№
21
Название детали
Хомут
Заводской номер
20-32, 971
Количество на модель
4
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система отопления и вентиляции | 1522-8101010-Б | 1 | 1 | |||||
| 1 | Нагревательная арматура | 1523-8101080 | 1 | 1 | 1 | |||
| 2 | Отопитель - вентилятор | 1522-8101100 | 1 | 1 | 2 | |||
| 4 | Установка фильтра | 2522-8104010 | 2 | 2 | 4 | |||
| 5 | Шланг | 1522-8101012-06 | 1 | 1 | 5 | |||
| 6 | Уплотнитель | 1522-8101013-02 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 1522-8101034 | 1 | 1 | 7 | |||
| 10 | Болт | Болт М8-6дх25.88.35.019 | 2 | 2 | 10 | |||
| 11 | Болт | Болт М6-6дх25.88.35.019 | 2 | 2 | 11 | |||
| 12 | Винт | Винт В.М5-6дх16.58.019 | 2 | 2 | 12 | |||
| 13 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 | 2 | 2 | 13 | |||
| 14 | Шайба | Шайба С.5.01.019 | 2 | 2 | 14 | |||
| 15 | Шайба | Шайба С.6.01.019 | 2 | 2 | 15 | |||
| 16 | Шайба | Шайба 5 Т | 2 | 2 | 16 | |||
| 17 | Шайба | Шайба 6 Т | 2 | 2 | 17 | |||
| 18 | Шайба 8Т | Шайба 8Т | 2 | 2 | 18 | |||
| 20 | Кран | ПО 11 | 1 | 1 | 20 | |||
| 21 | Хомут с червячной резьбой | 20-32, 9-C6W | 4 | 4 | 21 | |||
| 21 | Хомут | 20-32, 971 | 4 | 4 | 21 |
