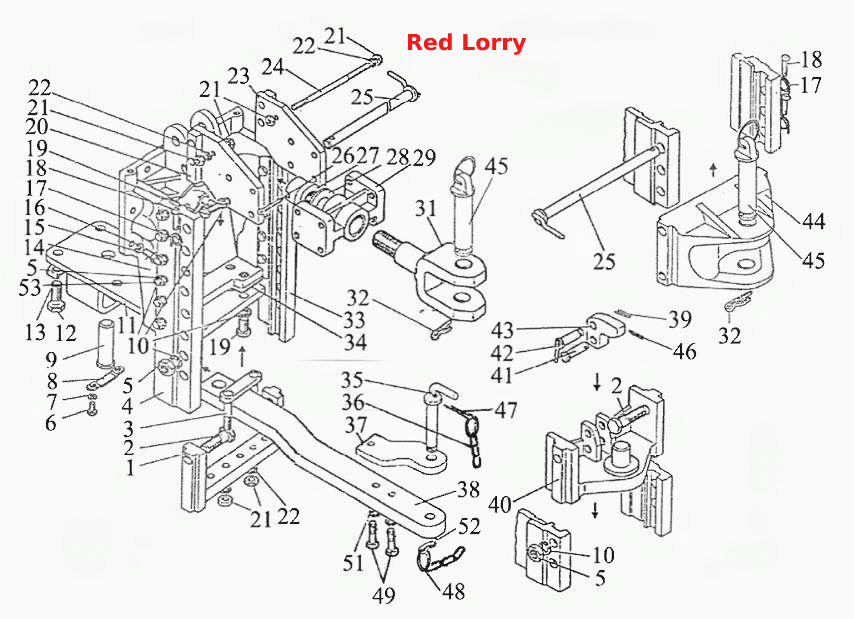

Тягово-сцепное устройство
100%
Название детали
Тягово-сцепное устройство
Заводской номер
2022-2707010
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
2022-2707060
Количество на модель
1
№
Название детали
Пистон
Заводской номер
1322-2707160
Количество на модель
1
№
Название детали
Вилка
Заводской номер
1321-2707050-Б
Количество на модель
1
№
Название детали
Тяга
Заводской номер
2022-2707150
Количество на модель
1
№
Название детали
Поперечина
Заводской номер
1322-2707130
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
1322-2707133
Количество на модель
4
№
2
Название детали
Скоба
Заводской номер
1322-2707120-Б
Количество на модель
1
№
3
Название детали
Направляющая
Заводской номер
2022-2707062
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
ГайкаМ20х1,5-6Н.04.019
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
БолтМ10-6gх20.88.35.019
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
2
№
7
Название детали
Пластина
Заводской номер
1522-2707126
Количество на модель
1
№
8
Название детали
Ось
Заводской номер
1522-2707127
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
Шайба20.ОТ
Количество на модель
40
№
10
Название детали
Плита
Заводской номер
1522-2707020-Б
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
1321-2707014
Количество на модель
4
№
12
Название детали
Пластина
Заводской номер
1222-2707137
Количество на модель
2
№
13
Название детали
Кронштейн
Заводской номер
1522-2707061-Б
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
70-4605036
Количество на модель
12
№
15
Название детали
Кольцо
Заводской номер
A61.05.004
Количество на модель
2
№
17
Название детали
Чека
Заводской номер
A61.05.005
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
680-2707024
Количество на модель
12
№
19
Название детали
Пластина
Заводской номер
1321-2707070-Б
Количество на модель
1
№
20
Название детали
Гайка
Заводской номер
ГайкаМ16-6Н.6.019
Количество на модель
6
№
21
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
4
№
22
Название детали
Пластина
Заводской номер
1321-2707070-01
Количество на модель
1
№
23
Название детали
Стяжка
Заводской номер
1522-2707244
Количество на модель
1
№
24
Название детали
Палец
Заводской номер
1321-2707030
Количество на модель
2
№
25
Название детали
Шплинт 6,3x63
Заводской номер
Шплинт6,3x63
Количество на модель
1
№
26
Название детали
Гайка
Заводской номер
1522-2707243
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
1522-2707242
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
1321-2707051-Б
Количество на модель
1
№
29
Название детали
Вилка
Заводской номер
1321-2707052
Количество на модель
1
№
31
Название детали
Шплинт
Заводской номер
1321-2707042
Количество на модель
2
№
32
Название детали
Направляющая
Заводской номер
2022-2707062-01
Количество на модель
1
№
33
Название детали
Пластина
Заводской номер
1522-2707135-02
Количество на модель
2
№
34
Название детали
Пластина
Заводской номер
1522-2707135-01
Количество на модель
2
№
34
Название детали
Пластина
Заводской номер
1522-2707135
Количество на модель
2
№
34
Название детали
Шкворень
Заводской номер
2522-2707079-Б-01
Количество на модель
1
№
35
Название детали
Цепочка
Заводской номер
70-4235035
Количество на модель
2
№
36
Название детали
Накладка
Заводской номер
1523-2707145
Количество на модель
1
№
37
Название детали
Тяга
Заводской номер
2022-2707144
Количество на модель
1
№
38
Название детали
Шплинт
Заводской номер
А.61.07.001
Количество на модель
1
№
39
Название детали
Плита с пистоном
Заводской номер
1322-2707165
Количество на модель
1
№
40
Название детали
Палец
Заводской номер
1322-2707162-01
Количество на модель
1
№
41
Название детали
Палец
Заводской номер
1322-2707180
Количество на модель
1
№
42
Название детали
Упор
Заводской номер
1322-2707161
Количество на модель
1
№
43
Название детали
Вилка
Заводской номер
1321-2707111-А
Количество на модель
1
№
44
Название детали
Вилка
Заводской номер
1321-2707113-А
Количество на модель
1
№
44
Название детали
Шкворень
Заводской номер
1321-2707140-Б
Количество на модель
2
№
45
Название детали
Шплинт
Заводской номер
Шплинт4x36
Количество на модель
1
№
46
Название детали
Шплинт
Заводской номер
3,2х25
Количество на модель
1
№
47
Название детали
КОЛЬЦО
Заводской номер
H50-4202146
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
80-2707149-Б-01
Количество на модель
2
№
49
Название детали
Шайба
Заводской номер
1523-2707146
Количество на модель
2
№
51
Название детали
Чека
Заводской номер
80-2707180
Количество на модель
1
№
52
Название детали
Болт
Заводской номер
1522-2707149-01
Количество на модель
12
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тягово-сцепное устройство | 2022-2707010 | 1 | 1 | |||||
| Кронштейн | 2022-2707060 | 1 | 1 | |||||
| Пистон | 1322-2707160 | 1 | 1 | |||||
| Вилка | 1321-2707050-Б | 1 | 1 | |||||
| Тяга | 2022-2707150 | 1 | 1 | |||||
| 1 | Поперечина | 1322-2707130 | 1 | 1 | 1 | |||
| 2 | Болт | 1322-2707133 | 4 | 4 | 2 | |||
| 3 | Скоба | 1322-2707120-Б | 1 | 1 | 3 | |||
| 4 | Направляющая | 2022-2707062 | 1 | 1 | 4 | |||
| 5 | Гайка | ГайкаМ20х1,5-6Н.04.019 | 4 | 4 | 5 | |||
| 6 | Болт | БолтМ10-6gх20.88.35.019 | 2 | 2 | 6 | |||
| 7 | Шайба | Шайба10.ОТ | 2 | 2 | 7 | |||
| 8 | Пластина | 1522-2707126 | 1 | 1 | 8 | |||
| 9 | Ось | 1522-2707127 | 1 | 1 | 9 | |||
| 10 | Шайба | Шайба20.ОТ | 40 | 40 | 10 | |||
| 11 | Плита | 1522-2707020-Б | 1 | 1 | 11 | |||
| 12 | Болт | 1321-2707014 | 4 | 4 | 12 | |||
| 13 | Пластина | 1222-2707137 | 2 | 2 | 13 | |||
| 14 | Кронштейн | 1522-2707061-Б | 1 | 1 | 14 | |||
| 15 | Болт | 70-4605036 | 12 | 12 | 15 | |||
| 17 | Кольцо | A61.05.004 | 2 | 2 | 17 | |||
| 18 | Чека | A61.05.005 | 2 | 2 | 18 | |||
| 19 | Болт | 680-2707024 | 12 | 12 | 19 | |||
| 20 | Пластина | 1321-2707070-Б | 1 | 1 | 20 | |||
| 21 | Гайка | ГайкаМ16-6Н.6.019 | 6 | 6 | 21 | |||
| 22 | Шайба | Шайба16.ОТ | 4 | 4 | 22 | |||
| 23 | Пластина | 1321-2707070-01 | 1 | 1 | 23 | |||
| 24 | Стяжка | 1522-2707244 | 1 | 1 | 24 | |||
| 25 | Палец | 1321-2707030 | 2 | 2 | 25 | |||
| 26 | Шплинт 6,3x63 | Шплинт6,3x63 | 1 | 1 | 26 | |||
| 27 | Гайка | 1522-2707243 | 1 | 1 | 27 | |||
| 28 | Шайба | 1522-2707242 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 1321-2707051-Б | 1 | 1 | 29 | |||
| 31 | Вилка | 1321-2707052 | 1 | 1 | 31 | |||
| 32 | Шплинт | 1321-2707042 | 2 | 2 | 32 | |||
| 33 | Направляющая | 2022-2707062-01 | 1 | 1 | 33 | |||
| 34 | Пластина | 1522-2707135-02 | 2 | 2 | 34 | |||
| 34 | Пластина | 1522-2707135-01 | 2 | 2 | 34 | |||
| 34 | Пластина | 1522-2707135 | 2 | 2 | 34 | |||
| 35 | Шкворень | 2522-2707079-Б-01 | 1 | 1 | 35 | |||
| 36 | Цепочка | 70-4235035 | 2 | 2 | 36 | |||
| 37 | Накладка | 1523-2707145 | 1 | 1 | 37 | |||
| 38 | Тяга | 2022-2707144 | 1 | 1 | 38 | |||
| 39 | Шплинт | А.61.07.001 | 1 | 1 | 39 | |||
| 40 | Плита с пистоном | 1322-2707165 | 1 | 1 | 40 | |||
| 41 | Палец | 1322-2707162-01 | 1 | 1 | 41 | |||
| 42 | Палец | 1322-2707180 | 1 | 1 | 42 | |||
| 43 | Упор | 1322-2707161 | 1 | 1 | 43 | |||
| 44 | Вилка | 1321-2707111-А | 1 | 1 | 44 | |||
| 44 | Вилка | 1321-2707113-А | 1 | 1 | 44 | |||
| 45 | Шкворень | 1321-2707140-Б | 2 | 2 | 45 | |||
| 46 | Шплинт | Шплинт4x36 | 1 | 1 | 46 | |||
| 47 | Шплинт | 3,2х25 | 1 | 1 | 47 | |||
| 48 | КОЛЬЦО | H50-4202146 | 1 | 1 | 48 | |||
| 49 | Болт | 80-2707149-Б-01 | 2 | 2 | 49 | |||
| 51 | Шайба | 1523-2707146 | 2 | 2 | 51 | |||
| 52 | Чека | 80-2707180 | 1 | 1 | 52 | |||
| 53 | Болт | 1522-2707149-01 | 12 | 12 | 53 |
