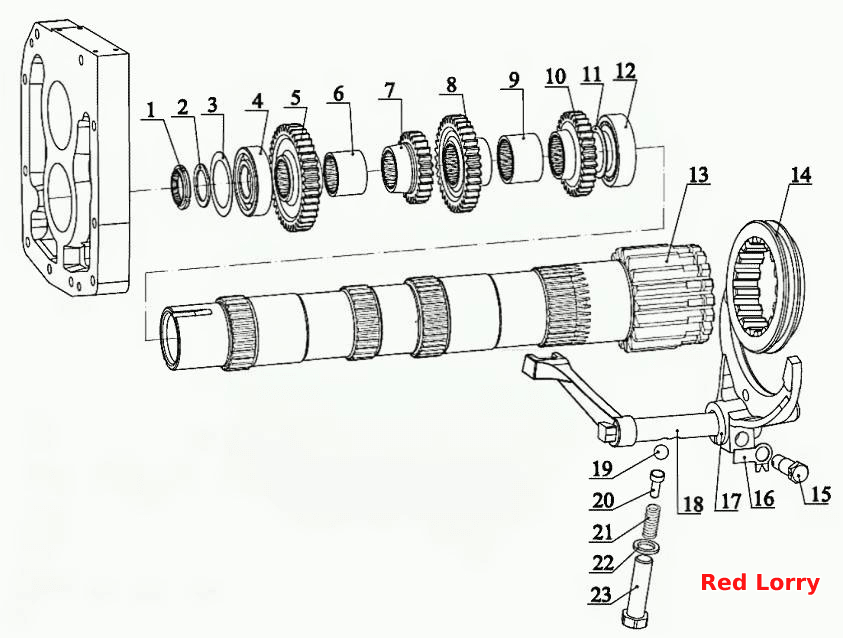

Узел передач. Вал промежуточный
100%
Название детали
Узел передач
Заводской номер
2422-1701020
Количество на модель
1
№
Название детали
Гайка
Заводской номер
80-1701047
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
80-1701186
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
1222-1701033
Количество на модель
3
№
3
Название детали
Подшипник QJ 311
Заводской номер
9211.23
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
2125-1701212
Количество на модель
1
№
5
Название детали
Втулка
Заводской номер
2025-1701213
Количество на модель
1
№
6
Название детали
Шестерня
Заводской номер
2125-1701219
Количество на модель
1
№
7
Название детали
Шестерня
Заводской номер
2025-1701214
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
2025-1701217
Количество на модель
1
№
9
Название детали
Шестерня
Заводской номер
2125-1701216
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
1222-1701223-01
Количество на модель
3
№
11
Название детали
Шайба
Заводской номер
1222-1701223
Количество на модель
4
№
11
Название детали
Подшипник 22214
Заводской номер
9217.01
Количество на модель
1
№
12
Название детали
Вал
Заводской номер
2025-1701182
Количество на модель
1
№
13
Название детали
Муфта
Заводской номер
80-1701184
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
80-1702108
Количество на модель
1
№
15
Название детали
Пластина стопорная
Заводской номер
220-3503024
Количество на модель
1
№
16
Название детали
Вилка
Заводской номер
85-1702034
Количество на модель
1
№
17
Название детали
Поводок
Заводской номер
2022-1702038
Количество на модель
1
№
18
Название детали
Шарик 10,0-60
Заводской номер
Шарик10,0-60
Количество на модель
2
№
19
Название детали
Направляющая
Заводской номер
80-1704039
Количество на модель
1
№
20
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
85-1702051
Количество на модель
1
№
22
Название детали
Болт М12-6gх55.88.35.019
Заводской номер
БолтМ12-6gх55.88.35.019
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Узел передач | 2422-1701020 | 1 | 1 | |||||
| 1 | Гайка | 80-1701047 | 1 | 1 | 1 | |||
| 2 | Шайба | 80-1701186 | 1 | 1 | 2 | |||
| 3 | Шайба | 1222-1701033 | 3 | 3 | 3 | |||
| 4 | Подшипник QJ 311 | 9211.23 | 1 | 1 | 4 | |||
| 5 | Шестерня | 2125-1701212 | 1 | 1 | 5 | |||
| 6 | Втулка | 2025-1701213 | 1 | 1 | 6 | |||
| 7 | Шестерня | 2125-1701219 | 1 | 1 | 7 | |||
| 8 | Шестерня | 2025-1701214 | 1 | 1 | 8 | |||
| 9 | Втулка | 2025-1701217 | 1 | 1 | 9 | |||
| 10 | Шестерня | 2125-1701216 | 1 | 1 | 10 | |||
| 11 | Шайба | 1222-1701223-01 | 3 | 3 | 11 | |||
| 11 | Шайба | 1222-1701223 | 4 | 4 | 11 | |||
| 12 | Подшипник 22214 | 9217.01 | 1 | 1 | 12 | |||
| 13 | Вал | 2025-1701182 | 1 | 1 | 13 | |||
| 14 | Муфта | 80-1701184 | 1 | 1 | 14 | |||
| 15 | Болт | 80-1702108 | 1 | 1 | 15 | |||
| 16 | Пластина стопорная | 220-3503024 | 1 | 1 | 16 | |||
| 17 | Вилка | 85-1702034 | 1 | 1 | 17 | |||
| 18 | Поводок | 2022-1702038 | 1 | 1 | 18 | |||
| 19 | Шарик 10,0-60 | Шарик10,0-60 | 2 | 2 | 19 | |||
| 20 | Направляющая | 80-1704039 | 1 | 1 | 20 | |||
| 21 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 21 | |||
| 22 | Шайба | 85-1702051 | 1 | 1 | 22 | |||
| 23 | Болт М12-6gх55.88.35.019 | БолтМ12-6gх55.88.35.019 | 1 | 1 | 23 |
