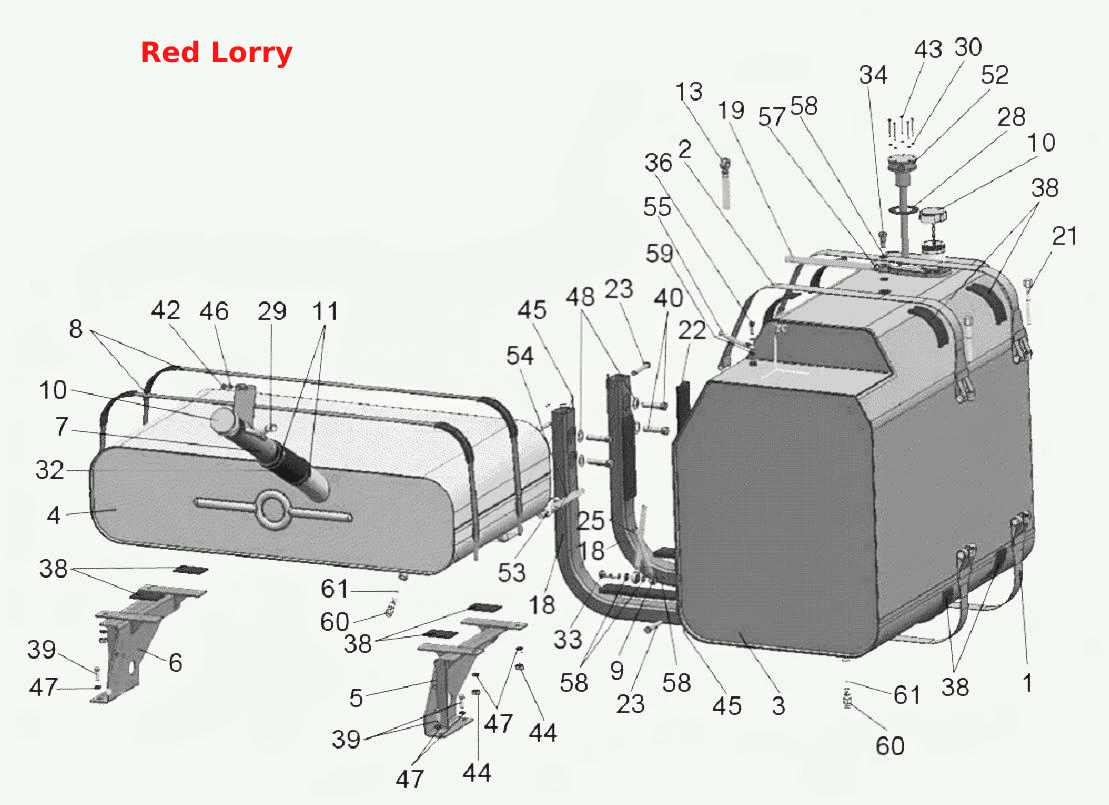

Топливный бак
100%
Название детали
Топливный бак
Заводской номер
2422-1101000
Количество на модель
1
№
Название детали
Топливный бак
Заводской номер
2422-1101000-01
Количество на модель
1
№
Название детали
Лента
Заводской номер
2422-1101140
Количество на модель
2
№
1
Название детали
Лента
Заводской номер
2422-1101140-01
Количество на модель
2
№
2
Название детали
Бак
Заводской номер
2422-1101210
Количество на модель
1
№
3
Название детали
Бак
Заводской номер
2422-1101210-02
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
2022-1101070
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
2022-1101070-01
Количество на модель
1
№
6
Название детали
Горловина
Заводской номер
1522-1101060
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
1522-1101090-01
Количество на модель
2
№
8
Название детали
Маслопровод
Заводской номер
Ф80-3407720
Количество на модель
2
№
9
Название детали
Пробка
Заводской номер
082-1103010
Количество на модель
2
№
10
Название детали
Хомут
Заводской номер
ХС-66
Количество на модель
2
№
11
Название детали
Угольник
Заводской номер
3522-1101310
Количество на модель
2
№
12
Название детали
Угольник
Заводской номер
1221-1101495
Количество на модель
1
№
13
Название детали
Труба
Заводской номер
2422-1101136
Количество на модель
2
№
18
Название детали
Топливопровод
Заводской номер
3022-1101002-01
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
1522-1101005
Количество на модель
2
№
21
Название детали
Прокладка
Заводской номер
1522-1101118
Количество на модель
4
№
22
Название детали
Палец
Заводской номер
1522-1101125
Количество на модель
4
№
23
Название детали
Трубка
Заводской номер
920-1101162-09
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
200-3806026
Количество на модель
1
№
28
Название детали
Трубка
Заводской номер
85-1101002
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
80-1101067
Количество на модель
5
№
30
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
4
№
31
Название детали
Рукав
Заводской номер
70-1101035-Б-01
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
240-1111103
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
1
№
34
Название детали
Пробка
Заводской номер
КГ-1/8А.12.019
Количество на модель
1
№
36
Название детали
Уплотнитель
Заводской номер
УМ6аПР-43-02
Количество на модель
12
№
38
Название детали
Болт
Заводской номер
БолтМ10-6gх25.88.35.019
Количество на модель
4
№
39
Название детали
Болт
Заводской номер
БолтМ16-6gх50.88.35.019
Количество на модель
4
№
40
Название детали
Болт
Заводской номер
БолтМ6-6gх20.88.35.019
Количество на модель
2
№
42
Название детали
Винт V.M- x
Заводской номер
ВинтВ.М5-6gх35.58.019
Количество на модель
5
№
43
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.6.019
Количество на модель
4
№
44
Название детали
Шплинт
Заводской номер
Шплинт3,2х18.019
Количество на модель
4
№
45
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
2
№
46
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
8
№
47
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
4
№
48
Название детали
Датчик
Заводской номер
ДОТ.740Ч-01
Количество на модель
1
№
52
Название детали
Датчик
Заводской номер
ДУОТ.740Ч-01
Количество на модель
1
№
52
Название детали
Краник запорный
Заводской номер
ПП6-1-0
Количество на модель
1
№
53
Название детали
Топливопровод
Заводской номер
1101.06
Количество на модель
1
№
54
Название детали
Топливопровод
Заводской номер
1101.14
Количество на модель
1
№
55
Название детали
Хомут
Заводской номер
5000.01
Количество на модель
2
№
56
Название детали
Хомут с червячной резьбой 16-27
Заводской номер
5000.02
Количество на модель
2
№
57
Название детали
Шайба РМ14
Заводской номер
4600.18
Количество на модель
5
№
58
Название детали
Шайба РМ10
Заводской номер
4600.16
Количество на модель
2
№
59
Название детали
Штуцер
Заводской номер
822-1101081
Количество на модель
2
№
60
Название детали
Шарик
Заводской номер
Шарик11,112-100
Количество на модель
2
№
61
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Топливный бак | 2422-1101000 | 1 | 1 | |||||
| Топливный бак | 2422-1101000-01 | 1 | 1 | |||||
| 1 | Лента | 2422-1101140 | 2 | 2 | 1 | |||
| 2 | Лента | 2422-1101140-01 | 2 | 2 | 2 | |||
| 3 | Бак | 2422-1101210 | 1 | 1 | 3 | |||
| 4 | Бак | 2422-1101210-02 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 2022-1101070 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 2022-1101070-01 | 1 | 1 | 6 | |||
| 7 | Горловина | 1522-1101060 | 1 | 1 | 7 | |||
| 8 | Хомут | 1522-1101090-01 | 2 | 2 | 8 | |||
| 9 | Маслопровод | Ф80-3407720 | 2 | 2 | 9 | |||
| 10 | Пробка | 082-1103010 | 2 | 2 | 10 | |||
| 11 | Хомут | ХС-66 | 2 | 2 | 11 | |||
| 12 | Угольник | 3522-1101310 | 2 | 2 | 12 | |||
| 13 | Угольник | 1221-1101495 | 1 | 1 | 13 | |||
| 18 | Труба | 2422-1101136 | 2 | 2 | 18 | |||
| 19 | Топливопровод | 3022-1101002-01 | 1 | 1 | 19 | |||
| 21 | Болт | 1522-1101005 | 2 | 2 | 21 | |||
| 22 | Прокладка | 1522-1101118 | 4 | 4 | 22 | |||
| 23 | Палец | 1522-1101125 | 4 | 4 | 23 | |||
| 25 | Трубка | 920-1101162-09 | 1 | 1 | 25 | |||
| 28 | Прокладка | 200-3806026 | 1 | 1 | 28 | |||
| 29 | Трубка | 85-1101002 | 1 | 1 | 29 | |||
| 30 | Шайба | 80-1101067 | 5 | 5 | 30 | |||
| 31 | Манжета | 80-3723045-01 | 4 | 4 | 31 | |||
| 32 | Рукав | 70-1101035-Б-01 | 1 | 1 | 32 | |||
| 33 | Болт | 240-1111103 | 1 | 1 | 33 | |||
| 34 | Болт | Д18-051 | 1 | 1 | 34 | |||
| 36 | Пробка | КГ-1/8А.12.019 | 1 | 1 | 36 | |||
| 38 | Уплотнитель | УМ6аПР-43-02 | 12 | 12 | 38 | |||
| 39 | Болт | БолтМ10-6gх25.88.35.019 | 4 | 4 | 39 | |||
| 40 | Болт | БолтМ16-6gх50.88.35.019 | 4 | 4 | 40 | |||
| 42 | Болт | БолтМ6-6gх20.88.35.019 | 2 | 2 | 42 | |||
| 43 | Винт V.M- x | ВинтВ.М5-6gх35.58.019 | 5 | 5 | 43 | |||
| 44 | Гайка | ГайкаМ10-6Н.6.019 | 4 | 4 | 44 | |||
| 45 | Шплинт | Шплинт3,2х18.019 | 4 | 4 | 45 | |||
| 46 | Шайба | Шайба6Т | 2 | 2 | 46 | |||
| 47 | Шайба | Шайба10.ОТ | 8 | 8 | 47 | |||
| 48 | Шайба | Шайба16.ОТ | 4 | 4 | 48 | |||
| 52 | Датчик | ДОТ.740Ч-01 | 1 | 1 | 52 | |||
| 52 | Датчик | ДУОТ.740Ч-01 | 1 | 1 | 52 | |||
| 53 | Краник запорный | ПП6-1-0 | 1 | 1 | 53 | |||
| 54 | Топливопровод | 1101.06 | 1 | 1 | 54 | |||
| 55 | Топливопровод | 1101.14 | 1 | 1 | 55 | |||
| 56 | Хомут | 5000.01 | 2 | 2 | 56 | |||
| 57 | Хомут с червячной резьбой 16-27 | 5000.02 | 2 | 2 | 57 | |||
| 58 | Шайба РМ14 | 4600.18 | 5 | 5 | 58 | |||
| 59 | Шайба РМ10 | 4600.16 | 2 | 2 | 59 | |||
| 60 | Штуцер | 822-1101081 | 2 | 2 | 60 | |||
| 61 | Шарик | Шарик11,112-100 | 2 | 2 | 61 |
