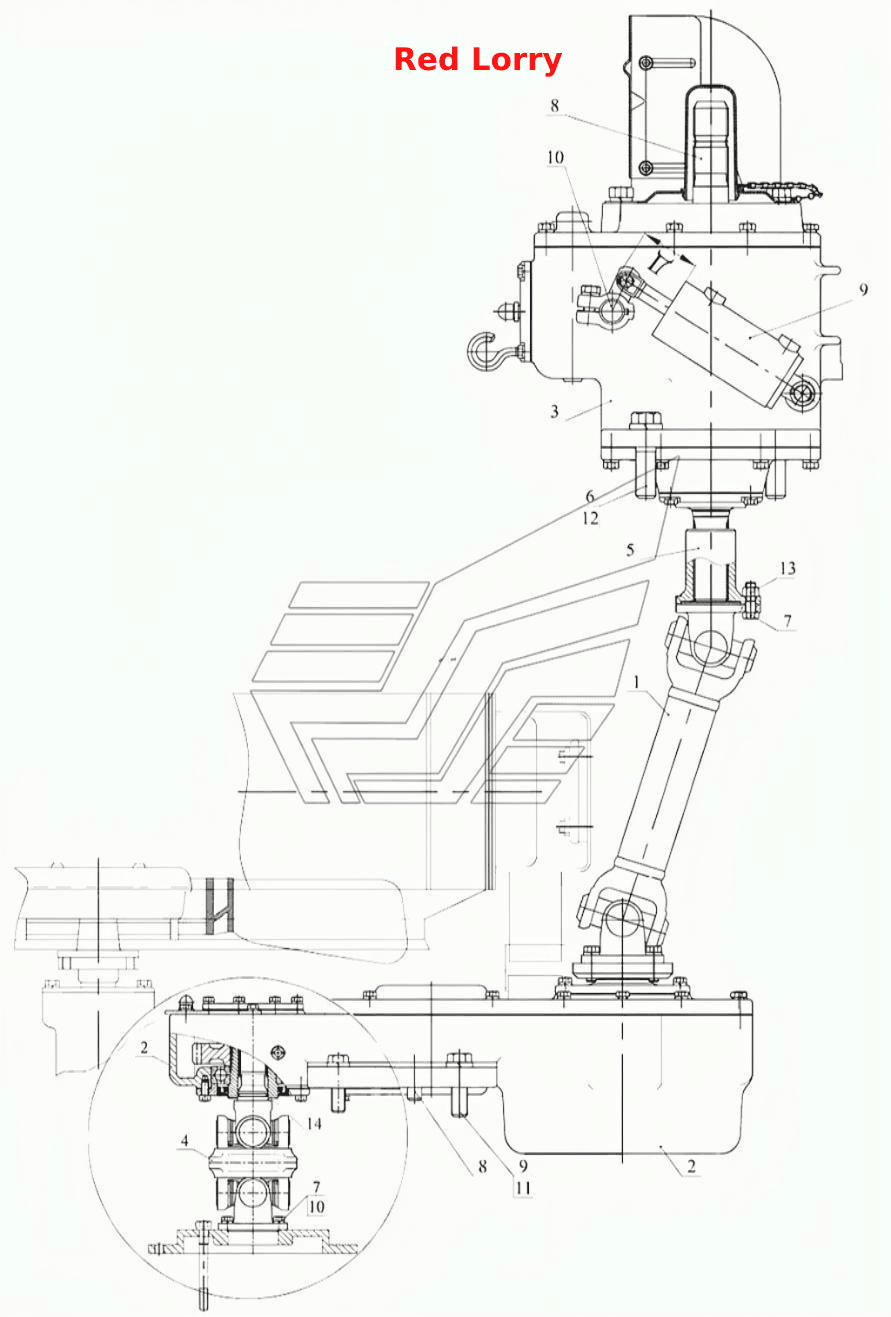

ВОМ передний
100%
Название детали
BOM передний
Заводской номер
2522-4209000
Количество на модель
1
№
Название детали
Вал
Заводской номер
2522-4209005
Количество на модель
1
№
1
Название детали
Редуктор
Заводской номер
2822ДЦ-4209010
Количество на модель
1
№
2
Название детали
Редуктор ВОМ
Заводской номер
2522-4209015А
Количество на модель
1
№
3
Название детали
Сдвоенный шарнир
Заводской номер
2822ДЦ-4209200
Количество на модель
1
№
4
Название детали
Фланец
Заводской номер
1522-4209017
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
70-4605036-03
Количество на модель
3
№
6
Название детали
Болт М10х1
Заводской номер
52-2203012
Количество на модель
12
№
7
Название детали
Штифт установочный
Заводской номер
Д01-015
Количество на модель
2
№
8
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
8
№
10
Название детали
Шайба
Заводской номер
Шайба20.ОТ
Количество на модель
4
№
11
Название детали
Шайба 20.ОТ
Заводской номер
ГайкаМ10х1-8
Количество на модель
3
№
12
Название детали
Кольцо
Заводской номер
Кольцо032-036-25-2-4
Количество на модель
4
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| BOM передний | 2522-4209000 | 1 | 1 | |||||
| 1 | Вал | 2522-4209005 | 1 | 1 | 1 | |||
| 2 | Редуктор | 2822ДЦ-4209010 | 1 | 1 | 2 | |||
| 3 | Редуктор ВОМ | 2522-4209015А | 1 | 1 | 3 | |||
| 4 | Сдвоенный шарнир | 2822ДЦ-4209200 | 1 | 1 | 4 | |||
| 5 | Фланец | 1522-4209017 | 1 | 1 | 5 | |||
| 6 | Болт | 70-4605036-03 | 3 | 3 | 6 | |||
| 7 | Болт М10х1 | 52-2203012 | 12 | 12 | 7 | |||
| 8 | Штифт установочный | Д01-015 | 2 | 2 | 8 | |||
| 9 | Шайба | Шайба10.ОТ | 4 | 4 | 9 | |||
| 10 | Шайба | Шайба16.ОТ | 8 | 8 | 10 | |||
| 11 | Шайба | Шайба20.ОТ | 4 | 4 | 11 | |||
| 12 | Шайба 20.ОТ | ГайкаМ10х1-8 | 3 | 3 | 12 | |||
| 13 | Кольцо | Кольцо032-036-25-2-4 | 4 | 4 | 13 |
