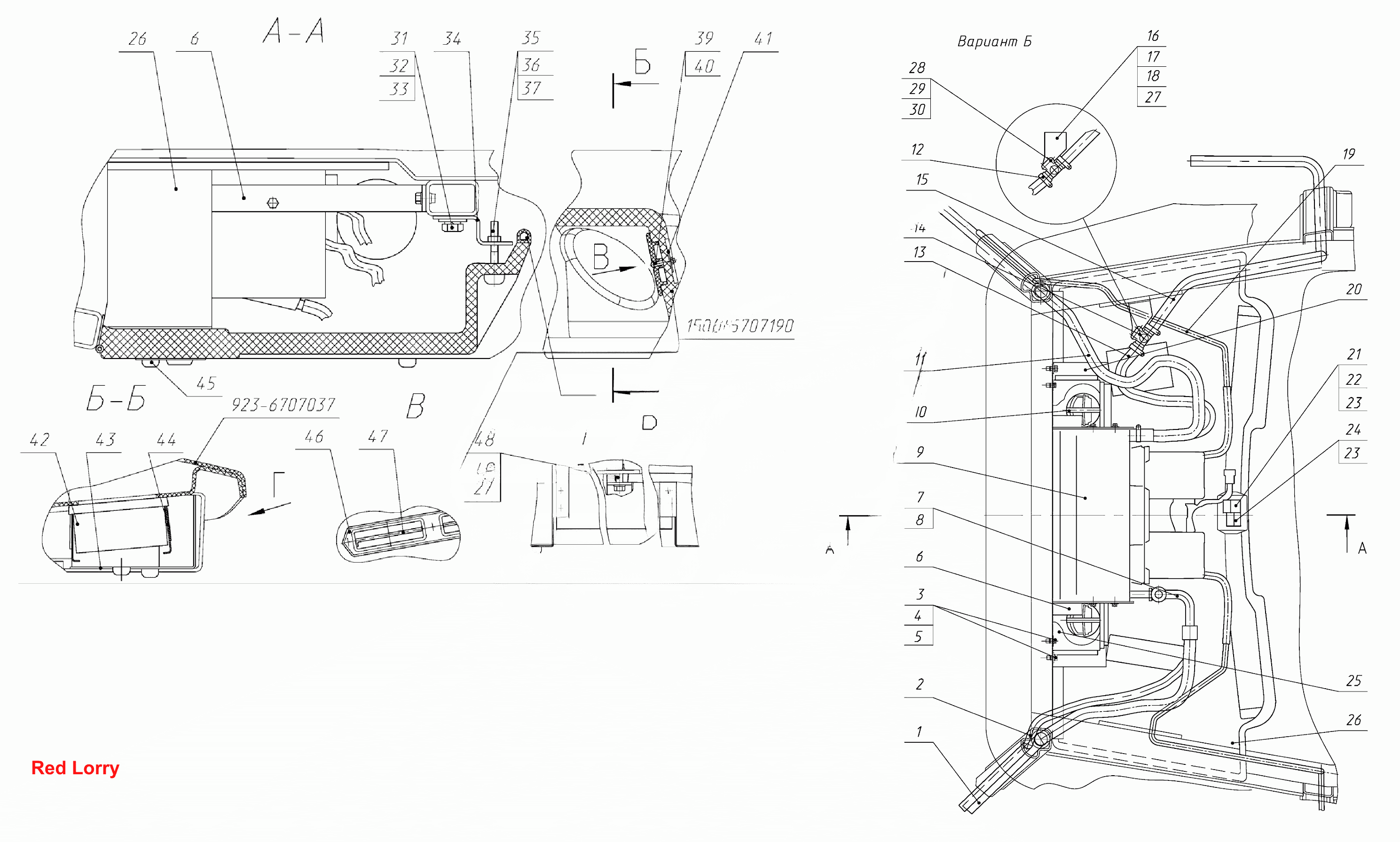

Установка отопителя-охладителя (Вариант Б)
100%
Название детали
Шланг N10
Заводской номер
90010GN
Количество на модель
1
№
1
Название детали
Шланг № 6 90006GN
Заводской номер
90006GN
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
10
№
3
Название детали
Шайба
Заводской номер
ГОСТ6958-78
Количество на модель
10
№
4
Название детали
Шайба 8Т
Заводской номер
ОСТ37.001.115-75
Количество на модель
10
№
5
Название детали
Кронштейн
Заводской номер
3022-8101020
Количество на модель
1
№
6
Название детали
Подборка
Заводской номер
70110FG027
Количество на модель
1
№
7
Название детали
Фитинг
Заводской номер
70110FG014
Количество на модель
1
№
8
Название детали
Климатический блок
Заводской номер
U003CF041E
Количество на модель
1
№
9
Название детали
Дефлектор
Заводской номер
1522-8104100
Количество на модель
6
№
10
Название детали
Шланг
Заводской номер
2822ДЦ-8100014
Количество на модель
1
№
11
Название детали
Хомут с червячной резьбой 20-32/9C6W
Заводской номер
Хомут20-32/9C6W
Количество на модель
4
№
12
Название детали
Шланг
Заводской номер
1522-8101012-04
Количество на модель
1
№
13
Название детали
Кран ПО
Заводской номер
КранПО11
Количество на модель
1
№
14
Название детали
Шланг
Заводской номер
2822ДЦ-8100014-01
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
1522-8101036
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
БолтМ6-6gх25.88.35.019
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
ШайбаС6.01.019
Количество на модель
2
№
18
Название детали
Трубка
Заводской номер
3022-8101012
Количество на модель
2
№
19
Название детали
Кронштейн
Заводской номер
3022-8101020-01
Количество на модель
1
№
20
Название детали
Выключатель вентилятора
Заводской номер
0682164
Количество на модель
1
№
21
Название детали
Табличка темп./скорость
Заводской номер
067060/1
Количество на модель
1
№
22
Название детали
Ручка элемента управления
Заводской номер
068407/0
Количество на модель
2
№
23
Название детали
Термостат
Заводской номер
068011/1
Количество на модель
1
№
24
Название детали
Стенка
Заводской номер
3022-8101017
Количество на модель
1
№
25
Название детали
Панель
Заводской номер
ОТ1522-8101110
Количество на модель
1
№
26
Название детали
Панель
Заводской номер
1522П-8101110
Количество на модель
1
№
26
Название детали
Стенка
Заводской номер
1522-8101110-Б
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
22
№
27
Название детали
Винт
Заводской номер
ВинтВ.М5-6gх16.58.019
Количество на модель
2
№
28
Название детали
Гайка
Заводской номер
ГайкаМ5-6Н.6.019
Количество на модель
2
№
29
Название детали
Шайба
Заводской номер
ШайбаС5.01.019
Количество на модель
2
№
30
Название детали
Болт М16-6gх25.88.35.019
Заводской номер
БолтМ16-6gх25.88.35.019
Количество на модель
2
№
31
Название детали
Шайба С
Заводской номер
ШайбаС16.01.019
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
Шайба16ОТ
Количество на модель
2
№
33
Название детали
Кронштейн
Заводской номер
3022-8101100
Количество на модель
2
№
34
Название детали
Болт
Заводской номер
БолтМ8-6gх65.88.35.019
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
ШайбаС8.01.019
Количество на модель
2
№
36
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
2
№
37
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
2
№
38
Название детали
Винт В.М6-6gх40.58.019
Заводской номер
ВинтВ.М6-6gх40.58.019
Количество на модель
3
№
39
Название детали
Гайка
Заводской номер
ГайкаМ6-6Н.6.019
Количество на модель
3
№
40
Название детали
Шайба
Заводской номер
2522-6105021
Количество на модель
3
№
41
Название детали
Элемент фильтрующий В 4702
Заводской номер
В4702
Количество на модель
4
№
42
Название детали
Решетка
Заводской номер
1522-8104023-А
Количество на модель
2
№
43
Название детали
Рамка
Заводской номер
1522-8104030
Количество на модель
2
№
44
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
12
№
45
Название детали
Крышка
Заводской номер
80-8100011-Б
Количество на модель
1
№
46
Название детали
Заслонка
Заводской номер
80-8100012
Количество на модель
2
№
47
Название детали
Болт М6-6gх30.88.35.019
Заводской номер
БолтМ6-6gх30.88.35.019
Количество на модель
14
№
48
Название детали
Уплотнитель
Заводской номер
SD-1-04
Количество на модель
1
№
50
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шланг N10 | 90010GN | 1 | 1 | 1 | |||
| 2 | Шланг № 6 90006GN | 90006GN | 1 | 1 | 2 | |||
| 3 | Болт | ГОСТ7796-70 | 10 | 10 | 3 | |||
| 4 | Шайба | ГОСТ6958-78 | 10 | 10 | 4 | |||
| 5 | Шайба 8Т | ОСТ37.001.115-75 | 10 | 10 | 5 | |||
| 6 | Кронштейн | 3022-8101020 | 1 | 1 | 6 | |||
| 7 | Подборка | 70110FG027 | 1 | 1 | 7 | |||
| 8 | Фитинг | 70110FG014 | 1 | 1 | 8 | |||
| 9 | Климатический блок | U003CF041E | 1 | 1 | 9 | |||
| 10 | Дефлектор | 1522-8104100 | 6 | 6 | 10 | |||
| 11 | Шланг | 2822ДЦ-8100014 | 1 | 1 | 11 | |||
| 12 | Хомут с червячной резьбой 20-32/9C6W | Хомут20-32/9C6W | 4 | 4 | 12 | |||
| 13 | Шланг | 1522-8101012-04 | 1 | 1 | 13 | |||
| 14 | Кран ПО | КранПО11 | 1 | 1 | 14 | |||
| 15 | Шланг | 2822ДЦ-8100014-01 | 1 | 1 | 15 | |||
| 16 | Кронштейн | 1522-8101036 | 1 | 1 | 16 | |||
| 17 | Болт | БолтМ6-6gх25.88.35.019 | 2 | 2 | 17 | |||
| 18 | Шайба | ШайбаС6.01.019 | 2 | 2 | 18 | |||
| 19 | Трубка | 3022-8101012 | 2 | 2 | 19 | |||
| 20 | Кронштейн | 3022-8101020-01 | 1 | 1 | 20 | |||
| 21 | Выключатель вентилятора | 0682164 | 1 | 1 | 21 | |||
| 22 | Табличка темп./скорость | 067060/1 | 1 | 1 | 22 | |||
| 23 | Ручка элемента управления | 068407/0 | 2 | 2 | 23 | |||
| 24 | Термостат | 068011/1 | 1 | 1 | 24 | |||
| 25 | Стенка | 3022-8101017 | 1 | 1 | 25 | |||
| 26 | Панель | ОТ1522-8101110 | 1 | 1 | 26 | |||
| 26 | Панель | 1522П-8101110 | 1 | 1 | 26 | |||
| 26 | Стенка | 1522-8101110-Б | 1 | 1 | 26 | |||
| 27 | Шайба | Шайба6Т | 22 | 22 | 27 | |||
| 28 | Винт | ВинтВ.М5-6gх16.58.019 | 2 | 2 | 28 | |||
| 29 | Гайка | ГайкаМ5-6Н.6.019 | 2 | 2 | 29 | |||
| 30 | Шайба | ШайбаС5.01.019 | 2 | 2 | 30 | |||
| 31 | Болт М16-6gх25.88.35.019 | БолтМ16-6gх25.88.35.019 | 2 | 2 | 31 | |||
| 32 | Шайба С | ШайбаС16.01.019 | 2 | 2 | 32 | |||
| 33 | Шайба | Шайба16ОТ | 2 | 2 | 33 | |||
| 34 | Кронштейн | 3022-8101100 | 2 | 2 | 34 | |||
| 35 | Болт | БолтМ8-6gх65.88.35.019 | 2 | 2 | 35 | |||
| 36 | Шайба | ШайбаС8.01.019 | 2 | 2 | 36 | |||
| 37 | Шайба 8Т | Шайба8Т | 2 | 2 | 37 | |||
| 38 | Шапка | А30.04.017-01 | 2 | 2 | 38 | |||
| 39 | Винт В.М6-6gх40.58.019 | ВинтВ.М6-6gх40.58.019 | 3 | 3 | 39 | |||
| 40 | Гайка | ГайкаМ6-6Н.6.019 | 3 | 3 | 40 | |||
| 41 | Шайба | 2522-6105021 | 3 | 3 | 41 | |||
| 42 | Элемент фильтрующий В 4702 | В4702 | 4 | 4 | 42 | |||
| 43 | Решетка | 1522-8104023-А | 2 | 2 | 43 | |||
| 44 | Рамка | 1522-8104030 | 2 | 2 | 44 | |||
| 45 | Колпачок | А30.04.017 | 12 | 12 | 45 | |||
| 46 | Крышка | 80-8100011-Б | 1 | 1 | 46 | |||
| 47 | Заслонка | 80-8100012 | 2 | 2 | 47 | |||
| 48 | Болт М6-6gх30.88.35.019 | БолтМ6-6gх30.88.35.019 | 14 | 14 | 48 | |||
| 50 | Уплотнитель | SD-1-04 | 1 | 1 | 50 |
