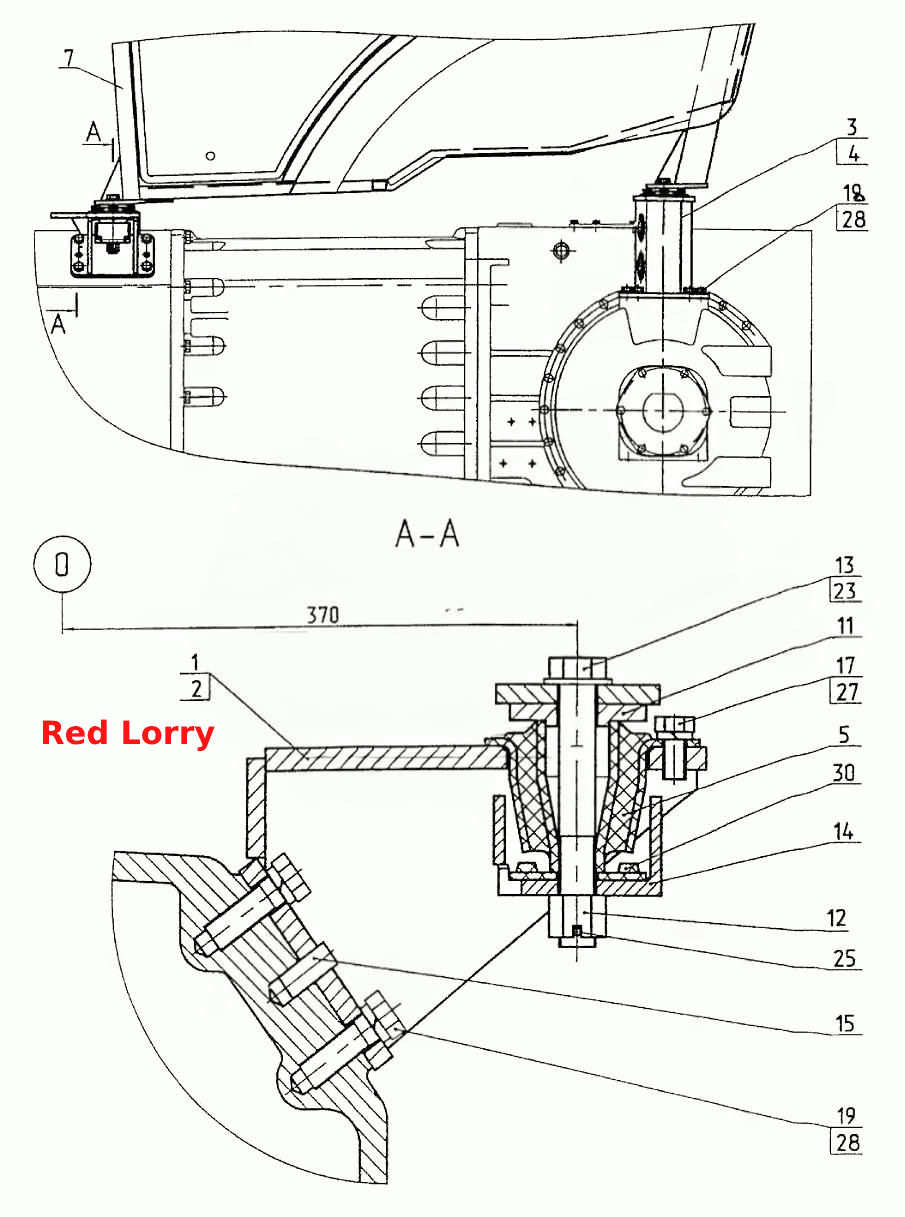

Установка кабины
100%
Название детали
Кронштейн левый
Заводской номер
2522-6700030
Количество на модель
1
№
1
Название детали
Кронштейн правый
Заводской номер
2522-6700030-01
Количество на модель
1
№
2
Название детали
Кронштейн левый
Заводской номер
2522-6700035
Количество на модель
1
№
3
Название детали
Кронштейн правый
Заводской номер
2522-6700035-01
Количество на модель
1
№
4
Название детали
Виброизолятор
Заводской номер
923-6700200
Количество на модель
4
№
5
Название детали
Виброизолятор
Заводской номер
5718013
Количество на модель
4
№
5
Название детали
Кабина в сборе
Заводской номер
2522-6700010
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
2522-6700027
Количество на модель
4
№
11
Название детали
Гайка
Заводской номер
2522-6700028
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
2522-6700029
Количество на модель
4
№
13
Название детали
Фланец
Заводской номер
2522-6700041
Количество на модель
4
№
14
Название детали
Штифт установочный
Заводской номер
Д01-015
Количество на модель
4
№
15
Название детали
Болт М12-6gx25.88.35.019
Заводской номер
БолтМ12-6gx25.88.35.019
Количество на модель
12
№
17
Название детали
Болт М16-6gx45.88.35.019
Заводской номер
БолтМ16-6gx45.88.35.019
Количество на модель
4
№
18
Название детали
Болт М16-6gx50.88.35.019
Заводской номер
БолтМ16-6gx50.88.35.019
Количество на модель
12
№
19
Название детали
Шайба
Заводской номер
ШайбаС20.01.019
Количество на модель
4
№
23
Название детали
Шплинт
Заводской номер
Шплинт4х36.019
Количество на модель
4
№
25
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
12
№
27
Название детали
Шайба
Заводской номер
Шайба16.ОТ
Количество на модель
16
№
28
Название детали
Шайба
Заводской номер
7718007
Количество на модель
4
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн левый | 2522-6700030 | 1 | 1 | 1 | |||
| 2 | Кронштейн правый | 2522-6700030-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн левый | 2522-6700035 | 1 | 1 | 3 | |||
| 4 | Кронштейн правый | 2522-6700035-01 | 1 | 1 | 4 | |||
| 5 | Виброизолятор | 923-6700200 | 4 | 4 | 5 | |||
| 5 | Виброизолятор | 5718013 | 4 | 4 | 5 | |||
| 7 | Кабина в сборе | 2522-6700010 | 1 | 1 | 7 | |||
| 11 | Шайба | 2522-6700027 | 4 | 4 | 11 | |||
| 12 | Гайка | 2522-6700028 | 4 | 4 | 12 | |||
| 13 | Болт | 2522-6700029 | 4 | 4 | 13 | |||
| 14 | Фланец | 2522-6700041 | 4 | 4 | 14 | |||
| 15 | Штифт установочный | Д01-015 | 4 | 4 | 15 | |||
| 17 | Болт М12-6gx25.88.35.019 | БолтМ12-6gx25.88.35.019 | 12 | 12 | 17 | |||
| 18 | Болт М16-6gx45.88.35.019 | БолтМ16-6gx45.88.35.019 | 4 | 4 | 18 | |||
| 19 | Болт М16-6gx50.88.35.019 | БолтМ16-6gx50.88.35.019 | 12 | 12 | 19 | |||
| 23 | Шайба | ШайбаС20.01.019 | 4 | 4 | 23 | |||
| 25 | Шплинт | Шплинт4х36.019 | 4 | 4 | 25 | |||
| 27 | Шайба | Шайба12.ОТ | 12 | 12 | 27 | |||
| 28 | Шайба | Шайба16.ОТ | 16 | 16 | 28 | |||
| 30 | Шайба | 7718007 | 4 | 4 | 30 |
