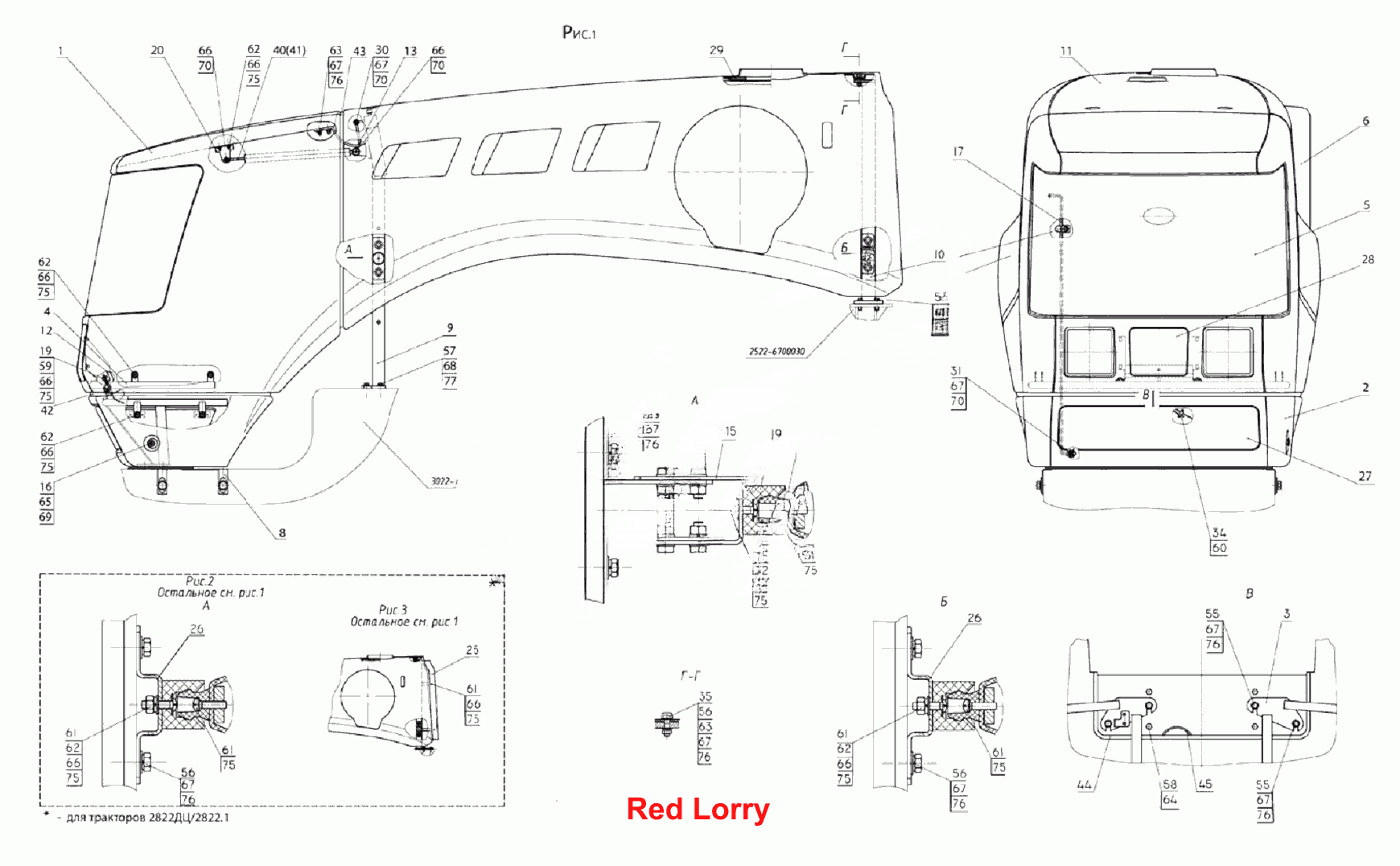

Капот
100%
Название детали
Маска
Заводской номер
2523-8400015
Количество на модель
1
№
1
Название детали
Поддон
Заводской номер
2523-8400030
Количество на модель
1
№
2
Название детали
Боковина
Заводской номер
2523-8400040
Количество на модель
1
№
3
Название детали
Дуга
Заводской номер
2523-8400045
Количество на модель
1
№
4
Название детали
Решетка
Заводской номер
2523-8401120
Количество на модель
1
№
5
Название детали
Боковина
Заводской номер
2523-8402020-А
Количество на модель
1
№
6
Название детали
Боковина
Заводской номер
2523-8402020-01
Количество на модель
1
№
7
Название детали
Проставка
Заводской номер
2523-8402040
Количество на модель
1
№
8
Название детали
Рамка
Заводской номер
2822ДЦ-8402060
Количество на модель
1
№
9
Название детали
Опора
Заводской номер
2822ДЦ-8402070
Количество на модель
1
№
10
Название детали
Панель
Заводской номер
2523-8402110-Б
Количество на модель
1
№
11
Название детали
Скоба
Заводской номер
2523-8402420
Количество на модель
1
№
12
Название детали
Петля
Заводской номер
2523-8402445
Количество на модель
2
№
13
Название детали
Зажим
Заводской номер
2523-8402450
Количество на модель
1
№
14
Название детали
Опора
Заводской номер
2523-8402460
Количество на модель
10
№
15
Название детали
Трос управления
Заводской номер
822-8400080-02
Количество на модель
1
№
16
Название детали
Тяга
Заводской номер
90-8400070-04
Количество на модель
1
№
17
Название детали
Обойма
Заводской номер
85-8402070
Количество на модель
4
№
18
Название детали
Замок
Заводской номер
80-8402410
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
80-6708225-01
Количество на модель
2
№
20
Название детали
Обечайка
Заводской номер
2822ДЦ-8400017
Количество на модель
1
№
25
Название детали
Опора
Заводской номер
2523-8400018
Количество на модель
4
№
26
Название детали
Решетка
Заводской номер
2523-8401088
Количество на модель
1
№
27
Название детали
Решетка
Заводской номер
2523-8401122
Количество на модель
1
№
28
Название детали
Уплотнитель
Заводской номер
2522-8402266-Б
Количество на модель
1
№
29
Название детали
Ось
Заводской номер
923-8400031
Количество на модель
2
№
30
Название детали
Кольцо
Заводской номер
549А-1305044
Количество на модель
1
№
31
Название детали
Фиксатор
Заводской номер
85-8402071
Количество на модель
4
№
32
Название детали
Муфта
Заводской номер
70-4803023
Количество на модель
1
№
34
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
4
№
35
Название детали
Пружина газовая
Заводской номер
11.5.6308010
Количество на модель
2
№
40
Название детали
Пружина газовая
Заводской номер
01625033А
Количество на модель
2
№
41
Название детали
Профиль
Заводской номер
В716-09
Количество на модель
1
№
42
Название детали
Уплотнитель
Заводской номер
А37.08.045
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
БолтМ8-6gx20.88.35.019
Количество на модель
4
№
55
Название детали
Болт
Заводской номер
БолтМ8-6gx30.88.35.019
Количество на модель
12
№
56
Название детали
Болт
Заводской номер
БолтМ10-6gx30.88.35.019
Количество на модель
8
№
57
Название детали
Болт М10-6gx50.88.35.019
Заводской номер
БолтМ10-6gx50.88.35.019
Количество на модель
4
№
58
Название детали
Болт М6-6gx14.88.35.019
Заводской номер
БолтМ6-6gx14.88.35.019
Количество на модель
2
№
59
Название детали
Винт В.М5-6gx12.58.019
Заводской номер
ВинтВ.М5-6gx12.58.019
Количество на модель
2
№
60
Название детали
Винт В.М6-6gx20.58.019
Заводской номер
ВинтВ.М6-6gx20.58.019
Количество на модель
16
№
61
Название детали
Гайка
Заводской номер
ГайкаМ6-6Н.6.019
Количество на модель
20
№
62
Название детали
Гайка
Заводской номер
ГайкаМ8-6Н.6.019
Количество на модель
4
№
63
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.6.019
Количество на модель
4
№
64
Название детали
Гайка М12х1,25-6Н.6.019
Заводской номер
ГайкаМ12х1,25-6Н.6.019
Количество на модель
1
№
65
Название детали
Шайба
Заводской номер
ШайбаС6.01.019
Количество на модель
33
№
66
Название детали
Шайба
Заводской номер
ШайбаС8.01.019
Количество на модель
20
№
67
Название детали
Шайба С
Заводской номер
ШайбаС10.01.019
Количество на модель
8
№
68
Название детали
Шайба
Заводской номер
ШайбаС12.01.019
Количество на модель
1
№
69
Название детали
Шплинт 3,2x25
Заводской номер
Шплинт3,2x25
Количество на модель
7
№
70
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
32
№
75
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
20
№
76
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
8
№
77
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Маска | 2523-8400015 | 1 | 1 | 1 | |||
| 2 | Поддон | 2523-8400030 | 1 | 1 | 2 | |||
| 3 | Боковина | 2523-8400040 | 1 | 1 | 3 | |||
| 4 | Дуга | 2523-8400045 | 1 | 1 | 4 | |||
| 5 | Решетка | 2523-8401120 | 1 | 1 | 5 | |||
| 6 | Боковина | 2523-8402020-А | 1 | 1 | 6 | |||
| 7 | Боковина | 2523-8402020-01 | 1 | 1 | 7 | |||
| 8 | Проставка | 2523-8402040 | 1 | 1 | 8 | |||
| 9 | Рамка | 2822ДЦ-8402060 | 1 | 1 | 9 | |||
| 10 | Опора | 2822ДЦ-8402070 | 1 | 1 | 10 | |||
| 11 | Панель | 2523-8402110-Б | 1 | 1 | 11 | |||
| 12 | Скоба | 2523-8402420 | 1 | 1 | 12 | |||
| 13 | Петля | 2523-8402445 | 2 | 2 | 13 | |||
| 14 | Зажим | 2523-8402450 | 1 | 1 | 14 | |||
| 15 | Опора | 2523-8402460 | 10 | 10 | 15 | |||
| 16 | Трос управления | 822-8400080-02 | 1 | 1 | 16 | |||
| 17 | Тяга | 90-8400070-04 | 1 | 1 | 17 | |||
| 18 | Обойма | 85-8402070 | 4 | 4 | 18 | |||
| 19 | Замок | 80-8402410 | 1 | 1 | 19 | |||
| 20 | Кронштейн | 80-6708225-01 | 2 | 2 | 20 | |||
| 25 | Обечайка | 2822ДЦ-8400017 | 1 | 1 | 25 | |||
| 26 | Опора | 2523-8400018 | 4 | 4 | 26 | |||
| 27 | Решетка | 2523-8401088 | 1 | 1 | 27 | |||
| 28 | Решетка | 2523-8401122 | 1 | 1 | 28 | |||
| 29 | Уплотнитель | 2522-8402266-Б | 1 | 1 | 29 | |||
| 30 | Ось | 923-8400031 | 2 | 2 | 30 | |||
| 31 | Кольцо | 549А-1305044 | 1 | 1 | 31 | |||
| 32 | Фиксатор | 85-8402071 | 4 | 4 | 32 | |||
| 34 | Муфта | 70-4803023 | 1 | 1 | 34 | |||
| 35 | Шапка | А30.04.017-01 | 4 | 4 | 35 | |||
| 40 | Пружина газовая | 11.5.6308010 | 2 | 2 | 40 | |||
| 41 | Пружина газовая | 01625033А | 2 | 2 | 41 | |||
| 42 | Профиль | В716-09 | 1 | 1 | 42 | |||
| 43 | Уплотнитель | А37.08.045 | 1 | 1 | 43 | |||
| 55 | Болт | БолтМ8-6gx20.88.35.019 | 4 | 4 | 55 | |||
| 56 | Болт | БолтМ8-6gx30.88.35.019 | 12 | 12 | 56 | |||
| 57 | Болт | БолтМ10-6gx30.88.35.019 | 8 | 8 | 57 | |||
| 58 | Болт М10-6gx50.88.35.019 | БолтМ10-6gx50.88.35.019 | 4 | 4 | 58 | |||
| 59 | Болт М6-6gx14.88.35.019 | БолтМ6-6gx14.88.35.019 | 2 | 2 | 59 | |||
| 60 | Винт В.М5-6gx12.58.019 | ВинтВ.М5-6gx12.58.019 | 2 | 2 | 60 | |||
| 61 | Винт В.М6-6gx20.58.019 | ВинтВ.М6-6gx20.58.019 | 16 | 16 | 61 | |||
| 62 | Гайка | ГайкаМ6-6Н.6.019 | 20 | 20 | 62 | |||
| 63 | Гайка | ГайкаМ8-6Н.6.019 | 4 | 4 | 63 | |||
| 64 | Гайка | ГайкаМ10-6Н.6.019 | 4 | 4 | 64 | |||
| 65 | Гайка М12х1,25-6Н.6.019 | ГайкаМ12х1,25-6Н.6.019 | 1 | 1 | 65 | |||
| 66 | Шайба | ШайбаС6.01.019 | 33 | 33 | 66 | |||
| 67 | Шайба | ШайбаС8.01.019 | 20 | 20 | 67 | |||
| 68 | Шайба С | ШайбаС10.01.019 | 8 | 8 | 68 | |||
| 69 | Шайба | ШайбаС12.01.019 | 1 | 1 | 69 | |||
| 70 | Шплинт 3,2x25 | Шплинт3,2x25 | 7 | 7 | 70 | |||
| 75 | Шайба | Шайба6Т | 32 | 32 | 75 | |||
| 76 | Шайба 8Т | Шайба8Т | 20 | 20 | 76 | |||
| 77 | Шайба | Шайба10.ОТ | 8 | 8 | 77 |
