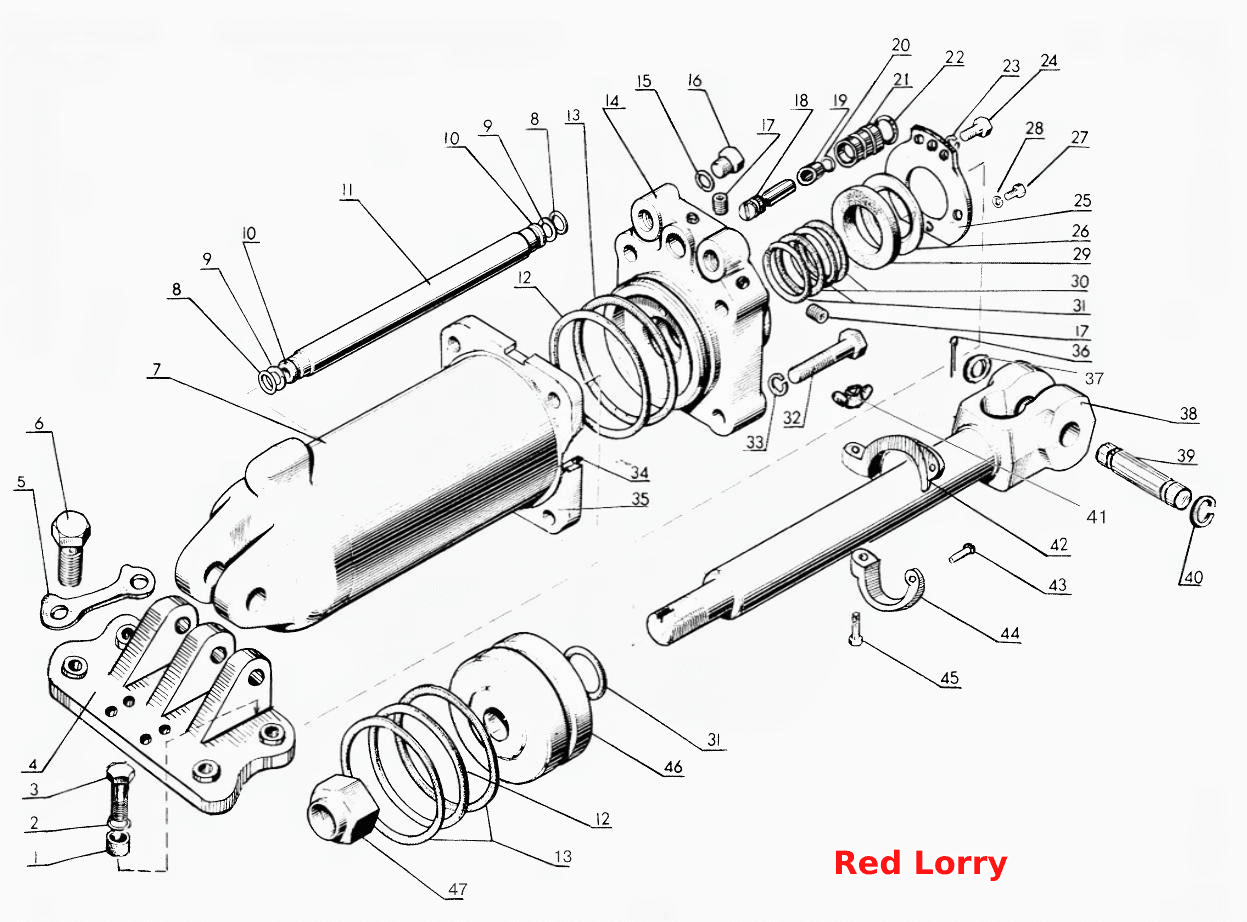

Гидроцилиндр Ц 100x200-3
100%
Название детали
Цилиндр
Заводской номер
Ц100x200-3
Количество на модель
1
№
Название детали
Гидроцилиндр
Заводской номер
Ц110x200-3
Количество на модель
1
№
Название детали
Втулка
Заводской номер
70-4605041
Количество на модель
2
№
1
Название детали
Шайба
Заводской номер
ШП20
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
70-4605036-01
Количество на модель
2
№
3
Название детали
Кронштейн
Заводской номер
70-4605017-А
Количество на модель
1
№
4
Название детали
Пластина
Заводской номер
70-4605034
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
70-4605036
Количество на модель
2
№
6
Название детали
Корпус цилиндра
Заводской номер
Ц100x200.007-01
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
016-021-30-2-3
Количество на модель
2
№
8
Название детали
Кольцо защитное
Заводской номер
Ц100x200.053
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
Ц90-1212027
Количество на модель
2
№
10
Название детали
Маслопровод
Заводской номер
Ц100x200.026
Количество на модель
1
№
11
Название детали
Кольцо
Заводской номер
Ц100-1313043
Количество на модель
2
№
12
Название детали
Кольцо защитное
Заводской номер
Ц100x200.055
Количество на модель
3
№
13
Название детали
Крышка
Заводской номер
Ц100x200.021
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
018-022-25-2-2
Количество на модель
2
№
15
Название детали
Заглушка
Заводской номер
Ц50x160.061
Количество на модель
2
№
16
Название детали
Заглушка
Заводской номер
Ц90-1212056
Количество на модель
2
№
17
Название детали
Клапан с уплотнением
Заводской номер
Ц90-1212004А
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
Ц90-1212034
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
Ц90-1212047
Количество на модель
1
№
20
Название детали
Корпус клапана
Заводской номер
Ц90-1212033А
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
Ц90-1212046
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М8x14
Количество на модель
2
№
24
Название детали
Крышка чистиков
Заводской номер
Ц100x200.035А
Количество на модель
1
№
25
Название детали
Скребок
Заводской номер
Ц80x200.036
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М6x14
Количество на модель
3
№
27
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
4
№
28
Название детали
Манжета
Заводской номер
Ц80x200.037
Количество на модель
1
№
29
Название детали
Кольцо
Заводской номер
Ц100x200.056
Количество на модель
2
№
30
Название детали
КОЛЬЦО
Заводской номер
Ц110-1414044
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
М16x80
Количество на модель
4
№
32
Название детали
Шайба
Заводской номер
ШП16
Количество на модель
4
№
33
Название детали
Кольцо стопорное
Заводской номер
Ц100x200.065
Количество на модель
1
№
34
Название детали
Фланец
Заводской номер
Ц100x200.025-1
Количество на модель
1
№
35
Название детали
Шплинт
Заводской номер
5x36
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
70-4619042
Количество на модель
1
№
37
Название детали
Шток
Заводской номер
Ц100x200.003-1А
Количество на модель
1
№
38
Название детали
Палец
Заводской номер
Ц90-1212037М
Количество на модель
1
№
39
Название детали
Кольцо
Заводской номер
50-3406022А
Количество на модель
1
№
40
Название детали
Гайка-барашек
Заводской номер
Ц90-1212031-А
Количество на модель
1
№
41
Название детали
Упор
Заводской номер
Ц110-1414028-Б
Количество на модель
1
№
42
Название детали
Заклепка
Заводской номер
5x30
Количество на модель
1
№
43
Название детали
Полукольцо упора
Заводской номер
Ц110-1414029-Б
Количество на модель
1
№
44
Название детали
Болт
Заводской номер
М6x35
Количество на модель
1
№
45
Название детали
Поршень
Заводской номер
Ц100-1313023Г
Количество на модель
1
№
46
Название детали
Гайка
Заводской номер
Ц100x200.064
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Цилиндр | Ц100x200-3 | 1 | 1 | |||||
| Гидроцилиндр | Ц110x200-3 | 1 | 1 | |||||
| 1 | Втулка | 70-4605041 | 2 | 2 | 1 | |||
| 2 | Шайба | ШП20 | 2 | 2 | 2 | |||
| 3 | Болт | 70-4605036-01 | 2 | 2 | 3 | |||
| 4 | Кронштейн | 70-4605017-А | 1 | 1 | 4 | |||
| 5 | Пластина | 70-4605034 | 2 | 2 | 5 | |||
| 6 | Болт | 70-4605036 | 2 | 2 | 6 | |||
| 7 | Корпус цилиндра | Ц100x200.007-01 | 1 | 1 | 7 | |||
| 8 | Кольцо | 016-021-30-2-3 | 2 | 2 | 8 | |||
| 9 | Кольцо защитное | Ц100x200.053 | 2 | 2 | 9 | |||
| 10 | Шайба | Ц90-1212027 | 2 | 2 | 10 | |||
| 11 | Маслопровод | Ц100x200.026 | 1 | 1 | 11 | |||
| 12 | Кольцо | Ц100-1313043 | 2 | 2 | 12 | |||
| 13 | Кольцо защитное | Ц100x200.055 | 3 | 3 | 13 | |||
| 14 | Крышка | Ц100x200.021 | 1 | 1 | 14 | |||
| 15 | Кольцо | 018-022-25-2-2 | 2 | 2 | 15 | |||
| 16 | Заглушка | Ц50x160.061 | 2 | 2 | 16 | |||
| 17 | Заглушка | Ц90-1212056 | 2 | 2 | 17 | |||
| 18 | Клапан с уплотнением | Ц90-1212004А | 1 | 1 | 18 | |||
| 19 | Втулка | Ц90-1212034 | 1 | 1 | 19 | |||
| 20 | Кольцо | Ц90-1212047 | 1 | 1 | 20 | |||
| 21 | Корпус клапана | Ц90-1212033А | 1 | 1 | 21 | |||
| 22 | КОЛЬЦО | Ц90-1212046 | 1 | 1 | 22 | |||
| 23 | Шайба | ШП8 | 2 | 2 | 23 | |||
| 24 | Болт | М8x14 | 2 | 2 | 24 | |||
| 25 | Крышка чистиков | Ц100x200.035А | 1 | 1 | 25 | |||
| 26 | Скребок | Ц80x200.036 | 1 | 1 | 26 | |||
| 27 | Болт | М6x14 | 3 | 3 | 27 | |||
| 28 | Шайба | ШП6 | 4 | 4 | 28 | |||
| 29 | Манжета | Ц80x200.037 | 1 | 1 | 29 | |||
| 30 | Кольцо | Ц100x200.056 | 2 | 2 | 30 | |||
| 31 | КОЛЬЦО | Ц110-1414044 | 2 | 2 | 31 | |||
| 32 | Болт | М16x80 | 4 | 4 | 32 | |||
| 33 | Шайба | ШП16 | 4 | 4 | 33 | |||
| 34 | Кольцо стопорное | Ц100x200.065 | 1 | 1 | 34 | |||
| 35 | Фланец | Ц100x200.025-1 | 1 | 1 | 35 | |||
| 36 | Шплинт | 5x36 | 1 | 1 | 36 | |||
| 37 | Шайба | 70-4619042 | 1 | 1 | 37 | |||
| 38 | Шток | Ц100x200.003-1А | 1 | 1 | 38 | |||
| 39 | Палец | Ц90-1212037М | 1 | 1 | 39 | |||
| 40 | Кольцо | 50-3406022А | 1 | 1 | 40 | |||
| 41 | Гайка-барашек | Ц90-1212031-А | 1 | 1 | 41 | |||
| 42 | Упор | Ц110-1414028-Б | 1 | 1 | 42 | |||
| 43 | Заклепка | 5x30 | 1 | 1 | 43 | |||
| 44 | Полукольцо упора | Ц110-1414029-Б | 1 | 1 | 44 | |||
| 45 | Болт | М6x35 | 1 | 1 | 45 | |||
| 46 | Поршень | Ц100-1313023Г | 1 | 1 | 46 | |||
| 47 | Гайка | Ц100x200.064 | 1 | 1 | 47 |
