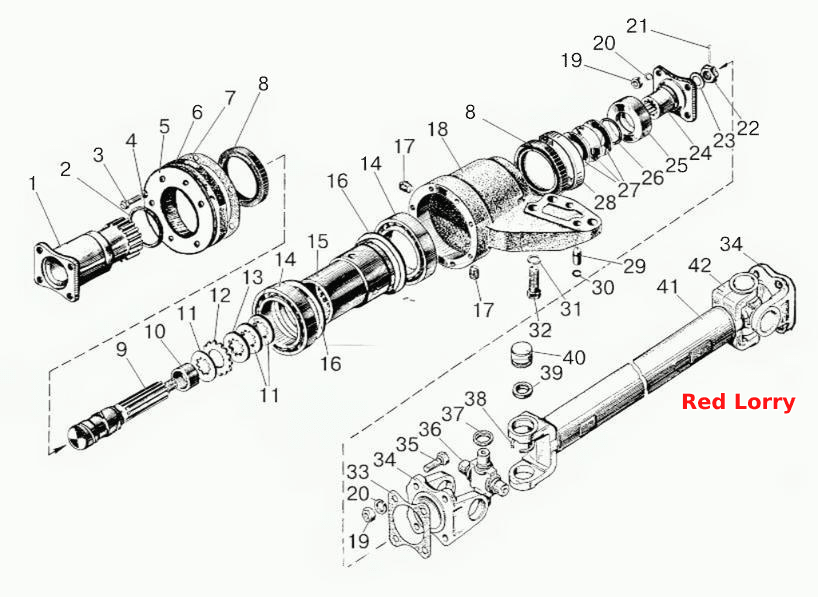

Вал карданный. Промежуточная опора карданного вала (820, 892, 920, 952)
100%
Название детали
Вал карданный передний и промежуточный в сборе
Заводской номер
72-2203010-А2
Количество на модель
2
№
Название детали
Болт с гайкой в сборе
Заводской номер
52-2203020
Количество на модель
16
№
Название детали
Крестовина с сальниками и подшипниками в сборе
Заводской номер
72-2203025РН
Количество на модель
4
№
Название детали
Корпус сальника
Заводской номер
72-2209100
Количество на модель
1
№
Название детали
Опора промежуточная в сборе
Заводской номер
72-2209010-А
Количество на модель
1
№
Название детали
Фланец
Заводской номер
72-2209014
Количество на модель
1
№
1
Название детали
Кольцо
Заводской номер
055-065-58-1-4
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
М8x30
Количество на модель
5
№
3
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
5
№
4
Название детали
Грязевик
Заводской номер
72-2209028
Количество на модель
1
№
5
Название детали
Корпус
Заводской номер
72-2209022
Количество на модель
1
№
6
Название детали
Прокладка 2.2-75х100-1
Заводской номер
72-2209023
Количество на модель
1
№
7
Название детали
Манжета
Заводской номер
2.2-75x100-1
Количество на модель
2
№
8
Название детали
Вал
Заводской номер
72-2209013
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
72-2209017
Количество на модель
1
№
10
Название детали
Диск
Заводской номер
72-2209019
Количество на модель
3
№
11
Название детали
Диск
Заводской номер
72-2209025
Количество на модель
10
№
12
Название детали
Диск
Заводской номер
72-2209027
Количество на модель
10
№
13
Название детали
Подшипник
Заводской номер
115
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
72-2209012
Количество на модель
1
№
15
Название детали
Обойма
Заводской номер
72-2209018
Количество на модель
2
№
16
Название детали
Пробка
Заводской номер
2-КГ-3/8dm
Количество на модель
2
№
17
Название детали
Кронштейн
Заводской номер
72-2209011
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
52-2203013
Количество на модель
16
№
19
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
16
№
20
Название детали
Шплинт 4x25
Заводской номер
4x25
Количество на модель
1
№
21
Название детали
Гайка
Заводской номер
70-3003032
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
52-1802079
Количество на модель
1
№
23
Название детали
Фланец
Заводской номер
52-1802078-А
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
72-2209016-Б
Количество на модель
1
№
25
Название детали
Кольцо
Заводской номер
038-046-46-1-4
Количество на модель
1
№
26
Название детали
Пружина
Заводской номер
72-2209021
Количество на модель
6
№
27
Название детали
Обойма
Заводской номер
72-2209031
Количество на модель
1
№
28
Название детали
Штифт
Заводской номер
52-2308094
Количество на модель
2
№
29
Название детали
Кольцо
Заводской номер
12-12-306
Количество на модель
2
№
30
Название детали
Шайба
Заводской номер
ШП16
Количество на модель
3
№
31
Название детали
Болт
Заводской номер
72-2203011
Количество на модель
3
№
32
Название детали
Прокладка
Заводской номер
20-2201024
Количество на модель
4
№
33
Название детали
Фланец
Заводской номер
72-2203023
Количество на модель
4
№
34
Название детали
Болт М10х1
Заводской номер
52-2203012
Количество на модель
16
№
35
Название детали
Крестовина
Заводской номер
72-2203030-01
Количество на модель
4
№
36
Название детали
Отражатель
Заводской номер
3102-2201037
Количество на модель
16
№
37
Название детали
Кольцо стопорное
Заводской номер
72-2203043
Количество на модель
16
№
38
Название детали
Манжета
Заводской номер
69-2201031-А
Количество на модель
16
№
39
Название детали
Подшипник
Заводской номер
704702КЗС10
Количество на модель
16
№
40
Название детали
Труба
Заводской номер
72-2201018-02
Количество на модель
2
№
41
Название детали
Вилка
Заводской номер
72-2203022
Количество на модель
4
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал карданный передний и промежуточный в сборе | 72-2203010-А2 | 2 | 2 | |||||
| Болт с гайкой в сборе | 52-2203020 | 16 | 16 | |||||
| Крестовина с сальниками и подшипниками в сборе | 72-2203025РН | 4 | 4 | |||||
| Корпус сальника | 72-2209100 | 1 | 1 | |||||
| Опора промежуточная в сборе | 72-2209010-А | 1 | 1 | |||||
| 1 | Фланец | 72-2209014 | 1 | 1 | 1 | |||
| 2 | Кольцо | 055-065-58-1-4 | 1 | 1 | 2 | |||
| 3 | Болт | М8x30 | 5 | 5 | 3 | |||
| 4 | Шайба | ШП8 | 5 | 5 | 4 | |||
| 5 | Грязевик | 72-2209028 | 1 | 1 | 5 | |||
| 6 | Корпус | 72-2209022 | 1 | 1 | 6 | |||
| 7 | Прокладка 2.2-75х100-1 | 72-2209023 | 1 | 1 | 7 | |||
| 8 | Манжета | 2.2-75x100-1 | 2 | 2 | 8 | |||
| 9 | Вал | 72-2209013 | 1 | 1 | 9 | |||
| 10 | Втулка | 72-2209017 | 1 | 1 | 10 | |||
| 11 | Диск | 72-2209019 | 3 | 3 | 11 | |||
| 12 | Диск | 72-2209025 | 10 | 10 | 12 | |||
| 13 | Диск | 72-2209027 | 10 | 10 | 13 | |||
| 14 | Подшипник | 115 | 2 | 2 | 14 | |||
| 15 | Втулка | 72-2209012 | 1 | 1 | 15 | |||
| 16 | Обойма | 72-2209018 | 2 | 2 | 16 | |||
| 17 | Пробка | 2-КГ-3/8dm | 2 | 2 | 17 | |||
| 18 | Кронштейн | 72-2209011 | 1 | 1 | 18 | |||
| 19 | Гайка | 52-2203013 | 16 | 16 | 19 | |||
| 20 | Шайба | ШП10 | 16 | 16 | 20 | |||
| 21 | Шплинт 4x25 | 4x25 | 1 | 1 | 21 | |||
| 22 | Гайка | 70-3003032 | 1 | 1 | 22 | |||
| 23 | Шайба | 52-1802079 | 1 | 1 | 23 | |||
| 24 | Фланец | 52-1802078-А | 1 | 1 | 24 | |||
| 25 | Шайба | 72-2209016-Б | 1 | 1 | 25 | |||
| 26 | Кольцо | 038-046-46-1-4 | 1 | 1 | 26 | |||
| 27 | Пружина | 72-2209021 | 6 | 6 | 27 | |||
| 28 | Обойма | 72-2209031 | 1 | 1 | 28 | |||
| 29 | Штифт | 52-2308094 | 2 | 2 | 29 | |||
| 30 | Кольцо | 12-12-306 | 2 | 2 | 30 | |||
| 31 | Шайба | ШП16 | 3 | 3 | 31 | |||
| 32 | Болт | 72-2203011 | 3 | 3 | 32 | |||
| 33 | Прокладка | 20-2201024 | 4 | 4 | 33 | |||
| 34 | Фланец | 72-2203023 | 4 | 4 | 34 | |||
| 35 | Болт М10х1 | 52-2203012 | 16 | 16 | 35 | |||
| 36 | Крестовина | 72-2203030-01 | 4 | 4 | 36 | |||
| 37 | Отражатель | 3102-2201037 | 16 | 16 | 37 | |||
| 38 | Кольцо стопорное | 72-2203043 | 16 | 16 | 38 | |||
| 39 | Манжета | 69-2201031-А | 16 | 16 | 39 | |||
| 40 | Подшипник | 704702КЗС10 | 16 | 16 | 40 | |||
| 41 | Труба | 72-2201018-02 | 2 | 2 | 41 | |||
| 42 | Вилка | 72-2203022 | 4 | 4 | 42 |
