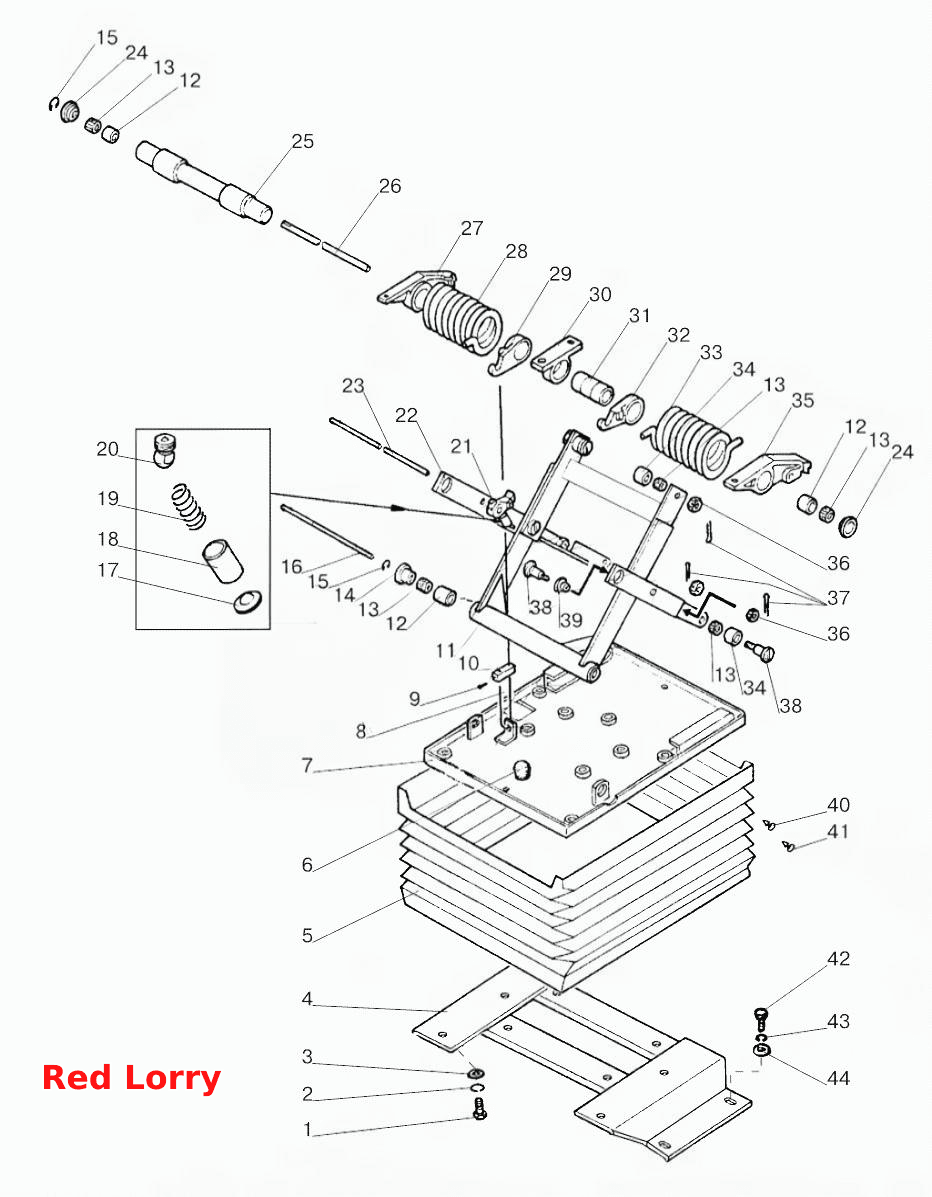

Сиденье оператора. Механизм регулировки
100%
Название детали
Болт
Заводской номер
М8x20
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
4
№
3
Название детали
Кронштейн
Заводской номер
80В-6807200
Количество на модель
1
№
4
Название детали
Чехол
Заводской номер
80В-6800108-П
Количество на модель
1
№
5
Название детали
Рукоятка
Заводской номер
А61.01.014
Количество на модель
1
№
6
Название детали
Основание
Заводской номер
80В-6801560
Количество на модель
1
№
7
Название детали
Трос
Заводской номер
80В-6801240
Количество на модель
1
№
8
Название детали
Винт
Заводской номер
М5x16
Количество на модель
2
№
9
Название детали
Муфта
Заводской номер
70-4803023
Количество на модель
1
№
10
Название детали
Рамка
Заводской номер
80В-6801590-Б
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
80В-6801512
Количество на модель
4
№
12
Название детали
Подшипник
Заводской номер
К12x16x13Е
Количество на модель
8
№
13
Название детали
Шайба
Заводской номер
80В-6801033-01
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
70-6801307
Количество на модель
2
№
15
Название детали
Вот
Заводской номер
80В-6801506-01
Количество на модель
1
№
16
Название детали
Пята
Заводской номер
80В-6801519
Количество на модель
2
№
17
Название детали
Гильза
Заводской номер
80В-6801518
Количество на модель
2
№
18
Название детали
Пружина
Заводской номер
80В-6801530-Б
Количество на модель
2
№
19
Название детали
Упор
Заводской номер
80В-6801521
Количество на модель
2
№
20
Название детали
Собачка
Заводской номер
80В-6801581
Количество на модель
2
№
21
Название детали
Рамка
Заводской номер
80В-6801570
Количество на модель
1
№
22
Название детали
Ось
Заводской номер
80В-6801012
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
80В-6801033
Количество на модель
2
№
24
Название детали
Валик
Заводской номер
80В-6801505
Количество на модель
1
№
25
Название детали
Ось
Заводской номер
80В-6801506
Количество на модель
1
№
26
Название детали
Сектор
Заводской номер
80В-6801507-01
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
80В-6801002-01
Количество на модель
1
№
28
Название детали
Крюк
Заводской номер
80В-6801004
Количество на модель
1
№
29
Название детали
Кронштейн
Заводской номер
80В-6801001
Количество на модель
1
№
30
Название детали
Ось
Заводской номер
80В-6801003
Количество на модель
1
№
31
Название детали
Крюк
Заводской номер
80В-6801004-01
Количество на модель
1
№
32
Название детали
Пружина
Заводской номер
80В-6801002
Количество на модель
1
№
33
Название детали
Ролик
Заводской номер
80В-6801032
Количество на модель
4
№
34
Название детали
Сектор
Заводской номер
80В-6801507
Количество на модель
1
№
35
Название детали
Гайка
Заводской номер
М10
Количество на модель
6
№
36
Название детали
Шплинт
Заводской номер
2,5x25
Количество на модель
6
№
37
Название детали
Ось
Заводской номер
80В-6801528
Количество на модель
6
№
38
Название детали
Втулка
Заводской номер
80В-6801526
Количество на модель
4
№
39
Название детали
Бонка
Заводской номер
70-6700106
Количество на модель
18
№
40
Название детали
Клин
Заводской номер
70-6700107
Количество на модель
18
№
41
Название детали
Болт
Заводской номер
М8x30
Количество на модель
4
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М8x20 | 4 | 4 | 1 | |||
| 2 | Шайба | ШП8 | 4 | 4 | 2 | |||
| 3 | Шайба | ШЧ8 | 4 | 4 | 3 | |||
| 4 | Кронштейн | 80В-6807200 | 1 | 1 | 4 | |||
| 5 | Чехол | 80В-6800108-П | 1 | 1 | 5 | |||
| 6 | Рукоятка | А61.01.014 | 1 | 1 | 6 | |||
| 7 | Основание | 80В-6801560 | 1 | 1 | 7 | |||
| 8 | Трос | 80В-6801240 | 1 | 1 | 8 | |||
| 9 | Винт | М5x16 | 2 | 2 | 9 | |||
| 10 | Муфта | 70-4803023 | 1 | 1 | 10 | |||
| 11 | Рамка | 80В-6801590-Б | 1 | 1 | 11 | |||
| 12 | Втулка | 80В-6801512 | 4 | 4 | 12 | |||
| 13 | Подшипник | К12x16x13Е | 8 | 8 | 13 | |||
| 14 | Шайба | 80В-6801033-01 | 2 | 2 | 14 | |||
| 15 | Шайба | 70-6801307 | 2 | 2 | 15 | |||
| 16 | Вот | 80В-6801506-01 | 1 | 1 | 16 | |||
| 17 | Пята | 80В-6801519 | 2 | 2 | 17 | |||
| 18 | Гильза | 80В-6801518 | 2 | 2 | 18 | |||
| 19 | Пружина | 80В-6801530-Б | 2 | 2 | 19 | |||
| 20 | Упор | 80В-6801521 | 2 | 2 | 20 | |||
| 21 | Собачка | 80В-6801581 | 2 | 2 | 21 | |||
| 22 | Рамка | 80В-6801570 | 1 | 1 | 22 | |||
| 23 | Ось | 80В-6801012 | 1 | 1 | 23 | |||
| 24 | Шайба | 80В-6801033 | 2 | 2 | 24 | |||
| 25 | Валик | 80В-6801505 | 1 | 1 | 25 | |||
| 26 | Ось | 80В-6801506 | 1 | 1 | 26 | |||
| 27 | Сектор | 80В-6801507-01 | 1 | 1 | 27 | |||
| 28 | Пружина | 80В-6801002-01 | 1 | 1 | 28 | |||
| 29 | Крюк | 80В-6801004 | 1 | 1 | 29 | |||
| 30 | Кронштейн | 80В-6801001 | 1 | 1 | 30 | |||
| 31 | Ось | 80В-6801003 | 1 | 1 | 31 | |||
| 32 | Крюк | 80В-6801004-01 | 1 | 1 | 32 | |||
| 33 | Пружина | 80В-6801002 | 1 | 1 | 33 | |||
| 34 | Ролик | 80В-6801032 | 4 | 4 | 34 | |||
| 35 | Сектор | 80В-6801507 | 1 | 1 | 35 | |||
| 36 | Гайка | М10 | 6 | 6 | 36 | |||
| 37 | Шплинт | 2,5x25 | 6 | 6 | 37 | |||
| 38 | Ось | 80В-6801528 | 6 | 6 | 38 | |||
| 39 | Втулка | 80В-6801526 | 4 | 4 | 39 | |||
| 40 | Бонка | 70-6700106 | 18 | 18 | 40 | |||
| 41 | Клин | 70-6700107 | 18 | 18 | 41 | |||
| 42 | Болт | М8x30 | 4 | 4 | 42 |
