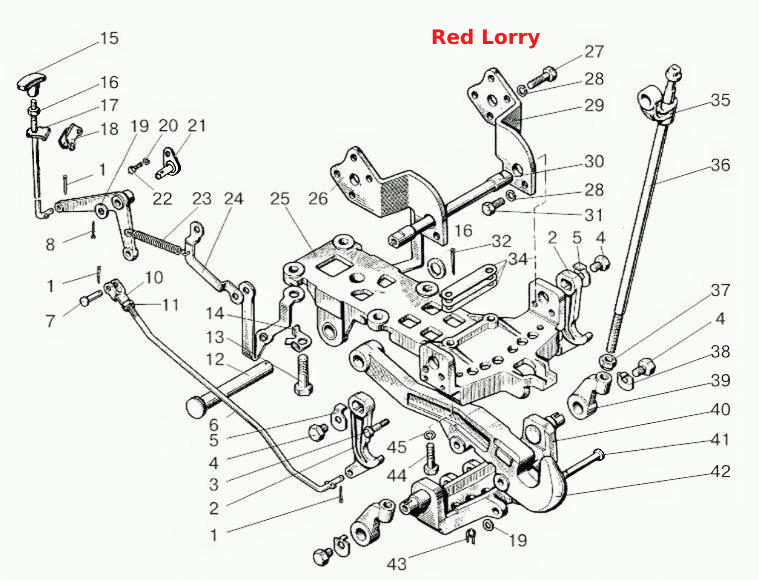

Устройство прицепное маятниковое. Вариант «Крюк».
100%
Название детали
Устройство прицепное. Вариант крюк
Заводской номер
80-2707110А-03
Количество на модель
1
№
Название детали
Шплинт
Заводской номер
3,2x18
Количество на модель
3
№
1
Название детали
Захват
Заводской номер
80-2807077
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
80-2707118
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
80-2707137
Количество на модель
4
№
4
Название детали
Шайба
Заводской номер
80-2707153
Количество на модель
2
№
5
Название детали
Тяга
Заводской номер
80-2707133-Б
Количество на модель
1
№
6
Название детали
Палец
Заводской номер
12x32
Количество на модель
1
№
7
Название детали
Шплинт
Заводской номер
3,2x25
Количество на модель
1
№
8
Название детали
Рычаг
Заводской номер
70-2807079
Количество на модель
1
№
9
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
М12x1,25
Количество на модель
1
№
11
Название детали
Палец
Заводской номер
80-4619019
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
40-3104021
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
70-2807044
Количество на модель
4
№
14
Название детали
Ручка
Заводской номер
50-1310136-А
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
М8
Количество на модель
1
№
16
Название детали
Рукоятка
Заводской номер
80-2807180-Б
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
85-2807092
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
ШЧ16
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
1
№
20
Название детали
Фланец оси
Заводской номер
70-1602120-Б
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М10x20
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
50-1605152
Количество на модель
1
№
23
Название детали
Кронштейн
Заводской номер
70-2807081
Количество на модель
1
№
24
Название детали
Кронштейн
Заводской номер
80-2707120-Б1
Количество на модель
1
№
25
Название детали
Боковина
Заводской номер
80-2707116
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М16x50
Количество на модель
8
№
27
Название детали
Шайба
Заводской номер
ШП16
Количество на модель
12
№
28
Название детали
Боковина
Заводской номер
80-2707116-01
Количество на модель
1
№
29
Название детали
Ось
Заводской номер
80-2707141
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
М16x32
Количество на модель
4
№
31
Название детали
Шплинт
Заводской номер
6,3x36
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
70-4619042
Количество на модель
1
№
33
Название детали
Пластина 0,2 мм
Заводской номер
70-2807039-02
Количество на модель
2
№
34
Название детали
Пластина 0,5 мм
Заводской номер
70-2807039-01
Количество на модель
1
№
34
Название детали
Пластина 1,0 мм
Заводской номер
70-2807039
Количество на модель
2
№
34
Название детали
Серьга
Заводской номер
70-2807051
Количество на модель
2
№
35
Название детали
Винт тяги
Заводской номер
70-2807052-Б
Количество на модель
2
№
36
Название детали
Гайка
Заводской номер
40-3405062
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
80-2707138
Количество на модель
2
№
38
Название детали
Гайка тяги
Заводской номер
70-2807053-Б
Количество на модель
2
№
39
Название детали
Поперечина
Заводской номер
80-2707130-Б
Количество на модель
1
№
40
Название детали
Ось
Заводской номер
80-2707123
Количество на модель
1
№
41
Название детали
Крюк
Заводской номер
80-2707111-Б
Количество на модель
1
№
42
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
1
№
43
Название детали
Болт
Заводской номер
80-2807026-01
Количество на модель
2
№
44
Название детали
Шайба
Заводской номер
ШП18
Количество на модель
2
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Устройство прицепное. Вариант крюк | 80-2707110А-03 | 1 | 1 | |||||
| 1 | Шплинт | 3,2x18 | 3 | 3 | 1 | |||
| 2 | Захват | 80-2807077 | 2 | 2 | 2 | |||
| 3 | Болт | 80-2707118 | 1 | 1 | 3 | |||
| 4 | Болт | 80-2707137 | 4 | 4 | 4 | |||
| 5 | Шайба | 80-2707153 | 2 | 2 | 5 | |||
| 6 | Тяга | 80-2707133-Б | 1 | 1 | 6 | |||
| 7 | Палец | 12x32 | 1 | 1 | 7 | |||
| 8 | Шплинт | 3,2x25 | 1 | 1 | 8 | |||
| 9 | Рычаг | 70-2807079 | 1 | 1 | 9 | |||
| 10 | Вилка | 50-3502203 | 1 | 1 | 10 | |||
| 11 | Гайка | М12x1,25 | 1 | 1 | 11 | |||
| 12 | Палец | 80-4619019 | 1 | 1 | 12 | |||
| 13 | Болт | 40-3104021 | 4 | 4 | 13 | |||
| 14 | Шайба | 70-2807044 | 4 | 4 | 14 | |||
| 15 | Ручка | 50-1310136-А | 1 | 1 | 15 | |||
| 16 | Гайка | М8 | 1 | 1 | 16 | |||
| 17 | Рукоятка | 80-2807180-Б | 1 | 1 | 17 | |||
| 18 | Кронштейн | 85-2807092 | 1 | 1 | 18 | |||
| 19 | Шайба | ШЧ16 | 1 | 1 | 19 | |||
| 20 | Шайба | ШП10 | 1 | 1 | 20 | |||
| 21 | Фланец оси | 70-1602120-Б | 1 | 1 | 21 | |||
| 22 | Болт | М10x20 | 1 | 1 | 22 | |||
| 23 | Пружина | 50-1605152 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 70-2807081 | 1 | 1 | 24 | |||
| 25 | Кронштейн | 80-2707120-Б1 | 1 | 1 | 25 | |||
| 26 | Боковина | 80-2707116 | 1 | 1 | 26 | |||
| 27 | Болт | М16x50 | 8 | 8 | 27 | |||
| 28 | Шайба | ШП16 | 12 | 12 | 28 | |||
| 29 | Боковина | 80-2707116-01 | 1 | 1 | 29 | |||
| 30 | Ось | 80-2707141 | 1 | 1 | 30 | |||
| 31 | Болт | М16x32 | 4 | 4 | 31 | |||
| 32 | Шплинт | 6,3x36 | 1 | 1 | 32 | |||
| 33 | Шайба | 70-4619042 | 1 | 1 | 33 | |||
| 34 | Пластина 0,2 мм | 70-2807039-02 | 2 | 2 | 34 | |||
| 34 | Пластина 0,5 мм | 70-2807039-01 | 1 | 1 | 34 | |||
| 34 | Пластина 1,0 мм | 70-2807039 | 2 | 2 | 34 | |||
| 35 | Серьга | 70-2807051 | 2 | 2 | 35 | |||
| 36 | Винт тяги | 70-2807052-Б | 2 | 2 | 36 | |||
| 37 | Гайка | 40-3405062 | 2 | 2 | 37 | |||
| 38 | Шайба | 80-2707138 | 2 | 2 | 38 | |||
| 39 | Гайка тяги | 70-2807053-Б | 2 | 2 | 39 | |||
| 40 | Поперечина | 80-2707130-Б | 1 | 1 | 40 | |||
| 41 | Ось | 80-2707123 | 1 | 1 | 41 | |||
| 42 | Крюк | 80-2707111-Б | 1 | 1 | 42 | |||
| 43 | Кольцо | А61.05.004 | 1 | 1 | 43 | |||
| 44 | Болт | 80-2807026-01 | 2 | 2 | 44 | |||
| 45 | Шайба | ШП18 | 2 | 2 | 45 |
