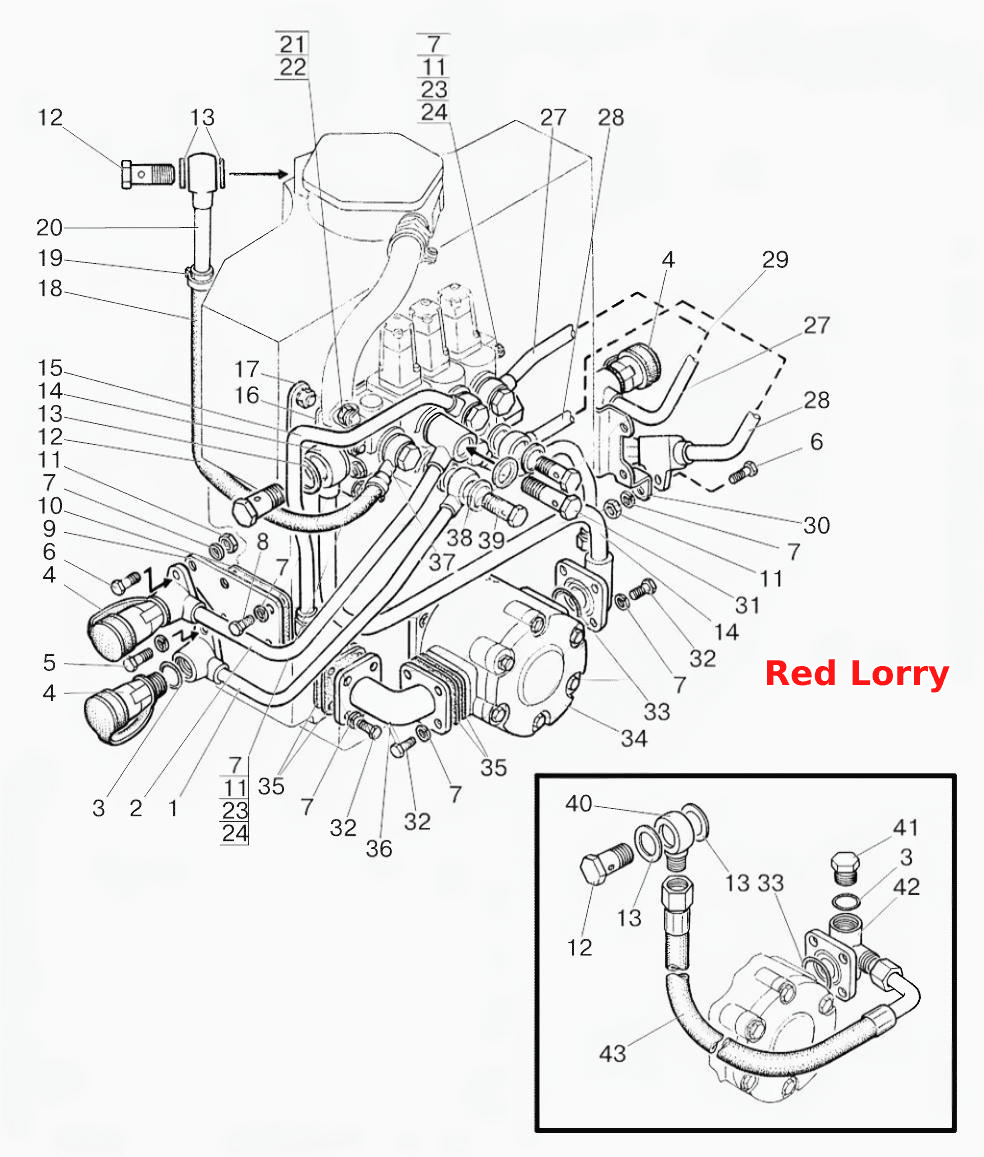

Гидроагрегаты и арматура (ГНС с гидроподъемником) (900/920, 950/952)
100%
Название детали
Труба
Заводской номер
С80-4607130
Количество на модель
1
№
1
Название детали
Труба
Заводской номер
С80-4607120
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
5
№
3
Название детали
Корпус левый
Заводской номер
М036.506.10
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
М8x35
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
М8x30
Количество на модель
3
№
6
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
32
№
7
Название детали
Болт
Заводской номер
М8x20
Количество на модель
3
№
8
Название детали
Крышка
Заводской номер
80-4608019
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
70-4608033-01
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
М8
Количество на модель
7
№
11
Название детали
Болт
Заводской номер
40-4607037
Количество на модель
2
№
12
Название детали
Шайба
Заводской номер
40-4607033-А-01
Количество на модель
4
№
13
Название детали
Труба
Заводской номер
С80-4607075-Б
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
С80-4607075-Г
Количество на модель
1
№
14
Название детали
Труба
Заводской номер
С80-4607165
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
С80-4607030
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
50-4607032-Б
Количество на модель
1
№
17
Название детали
Шланг
Заводской номер
С80-4607063
Количество на модель
1
№
18
Название детали
Хомут
Заводской номер
xС-21
Количество на модель
2
№
19
Название детали
Хомут «Norma»
Заводской номер
14-24
Количество на модель
2
№
19
Название детали
Труба
Заводской номер
С80-4607375
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М10x20
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
12
№
22
Название детали
Болт
Заводской номер
М8x65
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
4
№
24
Название детали
Гайка
Заводской номер
М10
Количество на модель
5
№
25
Название детали
Шпилька
Заводской номер
ШпилькаМ10x20
Количество на модель
3
№
26
Название детали
Труба
Заводской номер
С80-4607110
Количество на модель
1
№
27
Название детали
Труба
Заводской номер
1021-4607115
Количество на модель
1
№
28
Название детали
Труба
Заводской номер
С80-4607175
Количество на модель
1
№
29
Название детали
Кронштейн
Заводской номер
80В-1108570
Количество на модель
1
№
30
Название детали
Болт
Заводской номер
50-4607031
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
М8x25
Количество на модель
20
№
32
Название детали
Кольцо
Заводской номер
035-040-30-1-4
Количество на модель
1
№
33
Название детали
Насос
Заводской номер
НШ32М-3
Количество на модель
1
№
34
Название детали
Насос
Заводской номер
НШ32А-3
Количество на модель
1
№
34
Название детали
Прокладка
Заводской номер
50-4607097-01
Количество на модель
4
№
35
Название детали
Патрубок
Заводской номер
70-4607096-А
Количество на модель
1
№
36
Название детали
Патрубок
Заводской номер
50-4607096-А
Количество на модель
1
№
36
Название детали
Труба
Заводской номер
С80-4607380
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
40-4607038А-01
Количество на модель
14
№
38
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
6
№
39
Название детали
Штуцер
Заводской номер
952-4607080
Количество на модель
1
№
40
Название детали
Пробка
Заводской номер
50-4608027-В
Количество на модель
1
№
41
Название детали
Патрубок
Заводской номер
Д80-4607100
Количество на модель
1
№
42
Название детали
Рукав высокого давления
Заводской номер
952-4607140
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | С80-4607130 | 1 | 1 | 1 | |||
| 2 | Труба | С80-4607120 | 1 | 1 | 2 | |||
| 3 | Кольцо | 017-022-30-1-4 | 5 | 5 | 3 | |||
| 4 | Корпус левый | М036.506.10 | 4 | 4 | 4 | |||
| 5 | Болт | М8x35 | 1 | 1 | 5 | |||
| 6 | Болт | М8x30 | 3 | 3 | 6 | |||
| 7 | Шайба | ШП8 | 32 | 32 | 7 | |||
| 8 | Болт | М8x20 | 3 | 3 | 8 | |||
| 9 | Крышка | 80-4608019 | 1 | 1 | 9 | |||
| 10 | Прокладка | 70-4608033-01 | 1 | 1 | 10 | |||
| 11 | Гайка | М8 | 7 | 7 | 11 | |||
| 12 | Болт | 40-4607037 | 2 | 2 | 12 | |||
| 13 | Шайба | 40-4607033-А-01 | 4 | 4 | 13 | |||
| 14 | Труба | С80-4607075-Б | 1 | 1 | 14 | |||
| 14 | Труба | С80-4607075-Г | 1 | 1 | 14 | |||
| 15 | Труба | С80-4607165 | 1 | 1 | 15 | |||
| 16 | Кронштейн | С80-4607030 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 50-4607032-Б | 1 | 1 | 17 | |||
| 18 | Шланг | С80-4607063 | 1 | 1 | 18 | |||
| 19 | Хомут | xС-21 | 2 | 2 | 19 | |||
| 19 | Хомут «Norma» | 14-24 | 2 | 2 | 19 | |||
| 20 | Труба | С80-4607375 | 1 | 1 | 20 | |||
| 21 | Болт | М10x20 | 4 | 4 | 21 | |||
| 22 | Шайба | ШП10 | 12 | 12 | 22 | |||
| 23 | Болт | М8x65 | 4 | 4 | 23 | |||
| 24 | Шайба | ШЧ8 | 4 | 4 | 24 | |||
| 25 | Гайка | М10 | 5 | 5 | 25 | |||
| 26 | Шпилька | ШпилькаМ10x20 | 3 | 3 | 26 | |||
| 27 | Труба | С80-4607110 | 1 | 1 | 27 | |||
| 28 | Труба | 1021-4607115 | 1 | 1 | 28 | |||
| 29 | Труба | С80-4607175 | 1 | 1 | 29 | |||
| 30 | Кронштейн | 80В-1108570 | 1 | 1 | 30 | |||
| 31 | Болт | 50-4607031 | 1 | 1 | 31 | |||
| 32 | Болт | М8x25 | 20 | 20 | 32 | |||
| 33 | Кольцо | 035-040-30-1-4 | 1 | 1 | 33 | |||
| 34 | Насос | НШ32М-3 | 1 | 1 | 34 | |||
| 34 | Насос | НШ32А-3 | 1 | 1 | 34 | |||
| 35 | Прокладка | 50-4607097-01 | 4 | 4 | 35 | |||
| 36 | Патрубок | 70-4607096-А | 1 | 1 | 36 | |||
| 36 | Патрубок | 50-4607096-А | 1 | 1 | 36 | |||
| 37 | Труба | С80-4607380 | 1 | 1 | 37 | |||
| 38 | Шайба | 40-4607038А-01 | 14 | 14 | 38 | |||
| 39 | Болт | 40-4607032 | 6 | 6 | 39 | |||
| 40 | Штуцер | 952-4607080 | 1 | 1 | 40 | |||
| 41 | Пробка | 50-4608027-В | 1 | 1 | 41 | |||
| 42 | Патрубок | Д80-4607100 | 1 | 1 | 42 | |||
| 43 | Рукав высокого давления | 952-4607140 | 1 | 1 | 43 |
