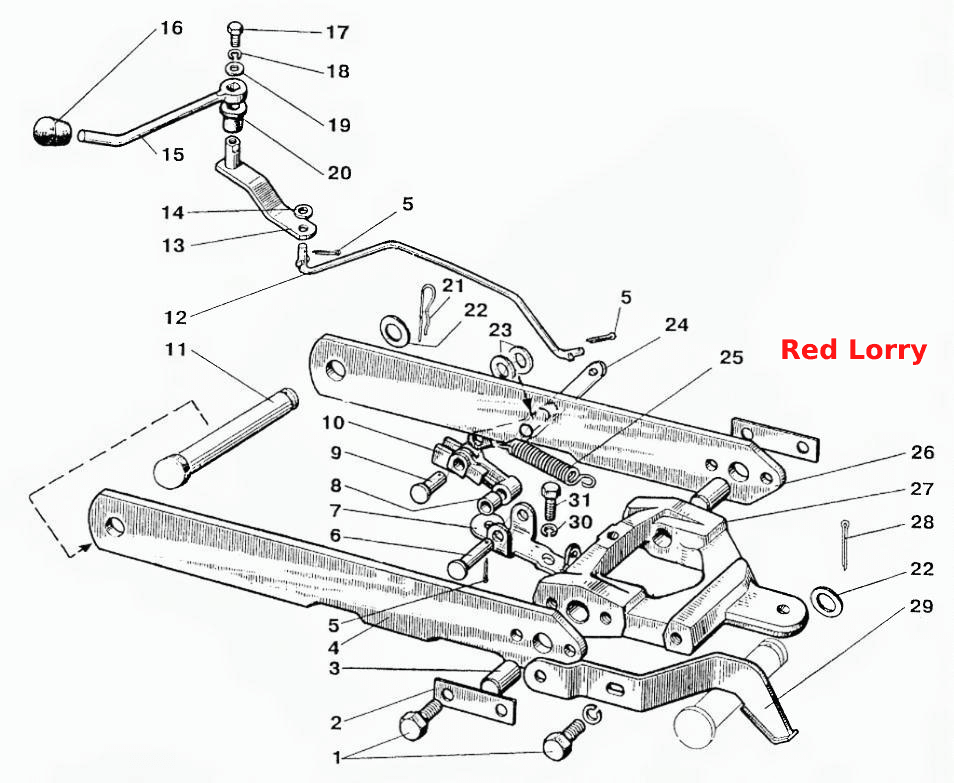

Механизм фиксации (В ЗНУ с гидроподъемником не используется.)
100%
Название детали
Механизм фиксации
Заводской номер
80-4605110
Количество на модель
1
№
Название детали
Болт
Заводской номер
М12x30
Количество на модель
5
№
1
Название детали
Пластина
Заводской номер
70-4619016
Количество на модель
2
№
2
Название детали
Штифт
Заводской номер
86-4619017-01
Количество на модель
2
№
3
Название детали
Тяга
Заводской номер
80-4619012-Б-01
Количество на модель
1
№
4
Название детали
Шплинт
Заводской номер
3,2x18
Количество на модель
5
№
5
Название детали
Палец
Заводской номер
12x48
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
70-4619033
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
50-4605069-01
Количество на модель
1
№
8
Название детали
Палец
Заводской номер
12x32
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
70-4619029-Б
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
80-4619019
Количество на модель
1
№
11
Название детали
Тяга
Заводской номер
80-4619134
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
85-4619035
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
1
№
14
Название детали
Рукоятка
Заводской номер
85-4619036
Количество на модель
1
№
15
Название детали
Наконечник рычага
Заводской номер
70-3401093
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М6x14
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
ШЧ6
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
50-4607080-А
Количество на модель
1
№
20
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
70-4619042
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
85-4619014
Количество на модель
2
№
23
Название детали
Рычаг
Заводской номер
85-4619028
Количество на модель
1
№
24
Название детали
Пружина
Заводской номер
50-1310158-Б
Количество на модель
1
№
25
Название детали
Тяга
Заводской номер
85-4619005
Количество на модель
1
№
26
Название детали
Захват
Заводской номер
85-4619011
Количество на модель
1
№
27
Название детали
Шплинт
Заводской номер
5x36
Количество на модель
1
№
28
Название детали
Пластина
Заводской номер
80-4619020
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
М8x16
Количество на модель
2
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм фиксации | 80-4605110 | 1 | 1 | |||||
| 1 | Болт | М12x30 | 5 | 5 | 1 | |||
| 2 | Пластина | 70-4619016 | 2 | 2 | 2 | |||
| 3 | Штифт | 86-4619017-01 | 2 | 2 | 3 | |||
| 4 | Тяга | 80-4619012-Б-01 | 1 | 1 | 4 | |||
| 5 | Шплинт | 3,2x18 | 5 | 5 | 5 | |||
| 6 | Палец | 12x48 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 70-4619033 | 1 | 1 | 7 | |||
| 8 | Втулка | 50-4605069-01 | 1 | 1 | 8 | |||
| 9 | Палец | 12x32 | 1 | 1 | 9 | |||
| 10 | Рычаг | 70-4619029-Б | 1 | 1 | 10 | |||
| 11 | Палец | 80-4619019 | 1 | 1 | 11 | |||
| 12 | Тяга | 80-4619134 | 1 | 1 | 12 | |||
| 13 | Рычаг | 85-4619035 | 1 | 1 | 13 | |||
| 14 | Шайба | ШЧ8 | 1 | 1 | 14 | |||
| 15 | Рукоятка | 85-4619036 | 1 | 1 | 15 | |||
| 16 | Наконечник рычага | 70-3401093 | 1 | 1 | 16 | |||
| 17 | Болт | М6x14 | 1 | 1 | 17 | |||
| 18 | Шайба | ШП6 | 1 | 1 | 18 | |||
| 19 | Шайба | ШЧ6 | 1 | 1 | 19 | |||
| 20 | Втулка | 50-4607080-А | 1 | 1 | 20 | |||
| 21 | Шплинт | А61.07.001 | 1 | 1 | 21 | |||
| 22 | Шайба | 70-4619042 | 2 | 2 | 22 | |||
| 23 | Шайба | 85-4619014 | 2 | 2 | 23 | |||
| 24 | Рычаг | 85-4619028 | 1 | 1 | 24 | |||
| 25 | Пружина | 50-1310158-Б | 1 | 1 | 25 | |||
| 26 | Тяга | 85-4619005 | 1 | 1 | 26 | |||
| 27 | Захват | 85-4619011 | 1 | 1 | 27 | |||
| 28 | Шплинт | 5x36 | 1 | 1 | 28 | |||
| 29 | Пластина | 80-4619020 | 1 | 1 | 29 | |||
| 30 | Шайба | ШП8 | 2 | 2 | 30 | |||
| 31 | Болт | М8x16 | 2 | 2 | 31 |
