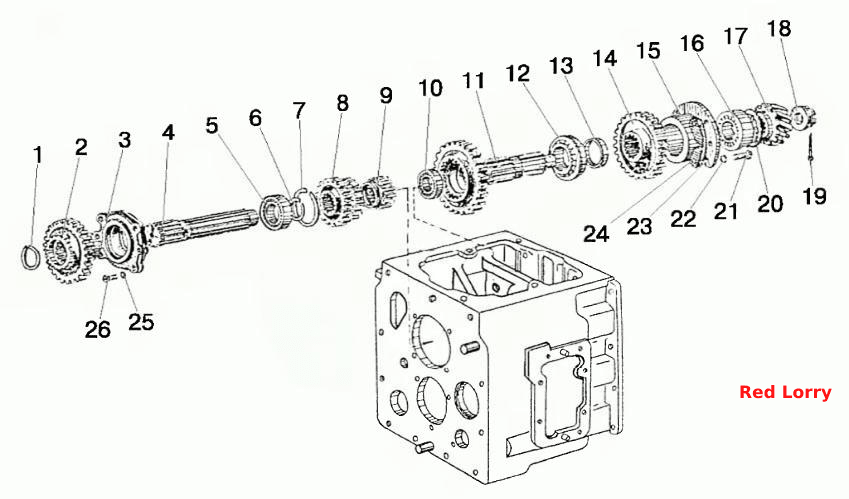

Вал первичный. Вал вторичный
100%
Название детали
Вал первичный в сборе
Заводской номер
48-1701030-А
Количество на модель
1
№
Название детали
Вал вторичный в сборе
Заводской номер
50-1701040
Количество на модель
1
№
Название детали
Стакан подшипника в сборе
Заводской номер
50-1701050
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
2С60
Количество на модель
2
№
1
Название детали
Шестерня понижающего редуктора
Заводской номер
70-1721025
Количество на модель
1
№
2
Название детали
Стакан вала
Заводской номер
50-1701034
Количество на модель
1
№
3
Название детали
Вал первичный
Заводской номер
48-1701032-А
Количество на модель
1
№
4
Название детали
Подшипник
Заводской номер
210АУШ1
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
2С50
Количество на модель
1
№
6
Название детали
Кольцо
Заводской номер
2С90
Количество на модель
1
№
7
Название детали
Шестерня IV и V передач
Заводской номер
50-1701048-А
Количество на модель
1
№
8
Название детали
Шестерня III передачи
Заводской номер
50-1701045
Количество на модель
1
№
9
Название детали
Подшипник
Заводской номер
208А
Количество на модель
1
№
10
Название детали
Вал вторичный
Заводской номер
50-1701252
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
6-67512АШ2
Количество на модель
1
№
12
Название детали
Втулка распорная
Заводской номер
50-1701312
Количество на модель
1
№
13
Название детали
Шестерня II ступени редуктора
Заводской номер
50-1701314
Количество на модель
1
№
14
Название детали
Стакан
Заводской номер
50-1701255
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
6-7610АШ2
Количество на модель
1
№
16
Название детали
Шестерня главной передачи
Заводской номер
50-1701105-Б
Количество на модель
1
№
17
Название детали
Гайка Mx
Заводской номер
50-1701253
Количество на модель
1
№
18
Название детали
Шплинт 5х45.019
Заводской номер
5х45.019
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
50-1701254-А
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М12-6gх35.88.35.019
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
4
№
22
Название детали
Прокладка регулировочная мм
Заводской номер
50-1701259
Количество на модель
2
№
23
Название детали
Прокладка регулировочная мм
Заводской номер
50-1701258
Количество на модель
10
№
24
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
М10-6gх25.88.35.019
Количество на модель
4
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал первичный в сборе | 48-1701030-А | 1 | 1 | |||||
| Вал вторичный в сборе | 50-1701040 | 1 | 1 | |||||
| Стакан подшипника в сборе | 50-1701050 | 1 | 1 | |||||
| 1 | Кольцо | 2С60 | 2 | 2 | 1 | |||
| 2 | Шестерня понижающего редуктора | 70-1721025 | 1 | 1 | 2 | |||
| 3 | Стакан вала | 50-1701034 | 1 | 1 | 3 | |||
| 4 | Вал первичный | 48-1701032-А | 1 | 1 | 4 | |||
| 5 | Подшипник | 210АУШ1 | 1 | 1 | 5 | |||
| 6 | Кольцо | 2С50 | 1 | 1 | 6 | |||
| 7 | Кольцо | 2С90 | 1 | 1 | 7 | |||
| 8 | Шестерня IV и V передач | 50-1701048-А | 1 | 1 | 8 | |||
| 9 | Шестерня III передачи | 50-1701045 | 1 | 1 | 9 | |||
| 10 | Подшипник | 208А | 1 | 1 | 10 | |||
| 11 | Вал вторичный | 50-1701252 | 1 | 1 | 11 | |||
| 12 | Подшипник | 6-67512АШ2 | 1 | 1 | 12 | |||
| 13 | Втулка распорная | 50-1701312 | 1 | 1 | 13 | |||
| 14 | Шестерня II ступени редуктора | 50-1701314 | 1 | 1 | 14 | |||
| 15 | Стакан | 50-1701255 | 1 | 1 | 15 | |||
| 16 | Подшипник | 6-7610АШ2 | 1 | 1 | 16 | |||
| 17 | Шестерня главной передачи | 50-1701105-Б | 1 | 1 | 17 | |||
| 18 | Гайка Mx | 50-1701253 | 1 | 1 | 18 | |||
| 19 | Шплинт 5х45.019 | 5х45.019 | 1 | 1 | 19 | |||
| 20 | Шайба | 50-1701254-А | 1 | 1 | 20 | |||
| 21 | Болт | М12-6gх35.88.35.019 | 4 | 4 | 21 | |||
| 22 | Шайба | Шайба12.ОТ | 4 | 4 | 22 | |||
| 23 | Прокладка регулировочная мм | 50-1701259 | 2 | 2 | 23 | |||
| 24 | Прокладка регулировочная мм | 50-1701258 | 10 | 10 | 24 | |||
| 25 | Шайба | Шайба10.ОТ | 4 | 4 | 25 | |||
| 26 | Болт | М10-6gх25.88.35.019 | 4 | 4 | 26 |
