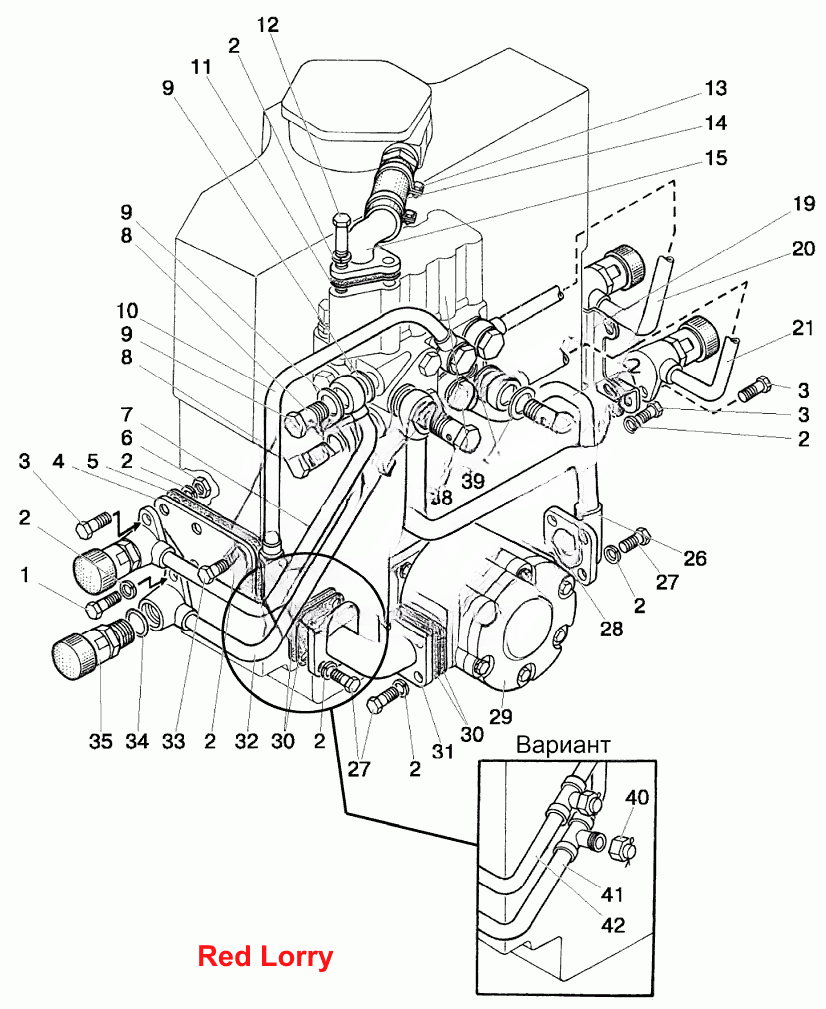

Корпус гидросистемы 80-4600015-04
100%
Название детали
Корпус гидросистемы
Заводской номер
80-4600015-04
Количество на модель
№
Название детали
Корпус левый
Заводской номер
М036.50Б.10
Количество на модель
4
№
Название детали
Болт
Заводской номер
М8-6gх35.88.35.019
Количество на модель
1
№
1
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
23
№
2
Название детали
Болт
Заводской номер
М8-6gх30.88.35.019
Количество на модель
5
№
3
Название детали
Крышка
Заводской номер
80-4608019-01
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
70-4608033
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
3
№
6
Название детали
Труба
Заводской номер
80Х-4607120
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
6
№
8
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
12
№
9
Название детали
Шайба
Заводской номер
РМ1,2
Количество на модель
12
№
9
Название детали
Труба
Заводской номер
80-4607165
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
40-4607018
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М8-6gх110.88.35.019
Количество на модель
3
№
12
Название детали
Хомут
Заводской номер
Хомут25-40
Количество на модель
2
№
13
Название детали
Шланг
Заводской номер
85-4607063
Количество на модель
1
№
14
Название детали
Угольник
Заводской номер
85-4607425
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
80-4607119
Количество на модель
1
№
19
Название детали
Труба
Заводской номер
80-4607110
Количество на модель
1
№
20
Название детали
Труба
Заводской номер
80-4607115-Б
Количество на модель
1
№
21
Название детали
Труба
Заводской номер
80-4607175
Количество на модель
1
№
22
Название детали
Труба
Заводской номер
80-4607075-Б
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М8-6gх25.88.35.019
Количество на модель
17
№
27
Название детали
Кольцо
Заводской номер
035-040-30-1-4
Количество на модель
1
№
28
Название детали
Насос
Заводской номер
НШ32МА-3
Количество на модель
1
№
29
Название детали
Насос шестеренный
Заводской номер
НШ32Д-3
Количество на модель
1
№
29
Название детали
Насос
Заводской номер
НШ32УВ-3
Количество на модель
1
№
29
Название детали
Насос
Заводской номер
НШ32М-3
Количество на модель
1
№
29
Название детали
Насос шестеренный
Заводской номер
НШ32УКФ-3
Количество на модель
1
№
29
Название детали
Прокладка
Заводской номер
50-4607097
Количество на модель
4
№
30
Название детали
Патрубок
Заводской номер
50-4607096-А
Количество на модель
1
№
31
Название детали
Труба
Заводской номер
80Х-4607130
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
М8-6gх20.88.35.019
Количество на модель
2
№
33
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
4
№
34
Название детали
Муфта
Заводской номер
НР10-3МХ0041А0
Количество на модель
4
№
35
Название детали
Колпак
Заводской номер
50-4607039-А
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
40-4607033-А
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
РМ24
Количество на модель
2
№
37
Название детали
Болт
Заводской номер
40-4607037
Количество на модель
1
№
38
Название детали
Распределитель
Заводской номер
Р80-3,1-222-ЗГг
Количество на модель
1
№
39
Название детали
Заглушка
Заводской номер
Н.036.12.010
Количество на модель
2
№
40
Название детали
Трубопровод
Заводской номер
80-4607130-Б
Количество на модель
1
№
41
Название детали
Трубопровод
Заводской номер
80-4607120-Б
Количество на модель
1
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус гидросистемы | 80-4600015-04 | |||||||
| Корпус левый | М036.50Б.10 | 4 | 4 | |||||
| 1 | Болт | М8-6gх35.88.35.019 | 1 | 1 | 1 | |||
| 2 | Шайба 8Т | Шайба8Т | 23 | 23 | 2 | |||
| 3 | Болт | М8-6gх30.88.35.019 | 5 | 5 | 3 | |||
| 4 | Крышка | 80-4608019-01 | 1 | 1 | 4 | |||
| 5 | Прокладка | 70-4608033 | 1 | 1 | 5 | |||
| 6 | Гайка | М8-6Н.6.019 | 3 | 3 | 6 | |||
| 7 | Труба | 80Х-4607120 | 1 | 1 | 7 | |||
| 8 | Болт | 40-4607032 | 6 | 6 | 8 | |||
| 9 | Шайба | 40-4607038-А | 12 | 12 | 9 | |||
| 9 | Шайба | РМ1,2 | 12 | 12 | 9 | |||
| 10 | Труба | 80-4607165 | 1 | 1 | 10 | |||
| 11 | прокладка | 40-4607018 | 1 | 1 | 11 | |||
| 12 | Болт | М8-6gх110.88.35.019 | 3 | 3 | 12 | |||
| 13 | Хомут | Хомут25-40 | 2 | 2 | 13 | |||
| 14 | Шланг | 85-4607063 | 1 | 1 | 14 | |||
| 15 | Угольник | 85-4607425 | 1 | 1 | 15 | |||
| 19 | Кронштейн | 80-4607119 | 1 | 1 | 19 | |||
| 20 | Труба | 80-4607110 | 1 | 1 | 20 | |||
| 21 | Труба | 80-4607115-Б | 1 | 1 | 21 | |||
| 22 | Труба | 80-4607175 | 1 | 1 | 22 | |||
| 26 | Труба | 80-4607075-Б | 1 | 1 | 26 | |||
| 27 | Болт | М8-6gх25.88.35.019 | 17 | 17 | 27 | |||
| 28 | Кольцо | 035-040-30-1-4 | 1 | 1 | 28 | |||
| 29 | Насос | НШ32МА-3 | 1 | 1 | 29 | |||
| 29 | Насос шестеренный | НШ32Д-3 | 1 | 1 | 29 | |||
| 29 | Насос | НШ32УВ-3 | 1 | 1 | 29 | |||
| 29 | Насос | НШ32М-3 | 1 | 1 | 29 | |||
| 29 | Насос шестеренный | НШ32УКФ-3 | 1 | 1 | 29 | |||
| 30 | Прокладка | 50-4607097 | 4 | 4 | 30 | |||
| 31 | Патрубок | 50-4607096-А | 1 | 1 | 31 | |||
| 32 | Труба | 80Х-4607130 | 1 | 1 | 32 | |||
| 33 | Болт | М8-6gх20.88.35.019 | 2 | 2 | 33 | |||
| 34 | Кольцо | 017-022-30-1-4 | 4 | 4 | 34 | |||
| 35 | Муфта | НР10-3МХ0041А0 | 4 | 4 | 35 | |||
| 36 | Колпак | 50-4607039-А | 4 | 4 | 36 | |||
| 37 | Шайба | 40-4607033-А | 2 | 2 | 37 | |||
| 37 | Шайба | РМ24 | 2 | 2 | 37 | |||
| 38 | Болт | 40-4607037 | 1 | 1 | 38 | |||
| 39 | Распределитель | Р80-3,1-222-ЗГг | 1 | 1 | 39 | |||
| 40 | Заглушка | Н.036.12.010 | 2 | 2 | 40 | |||
| 41 | Трубопровод | 80-4607130-Б | 1 | 1 | 41 | |||
| 42 | Трубопровод | 80-4607120-Б | 1 | 1 | 42 |
