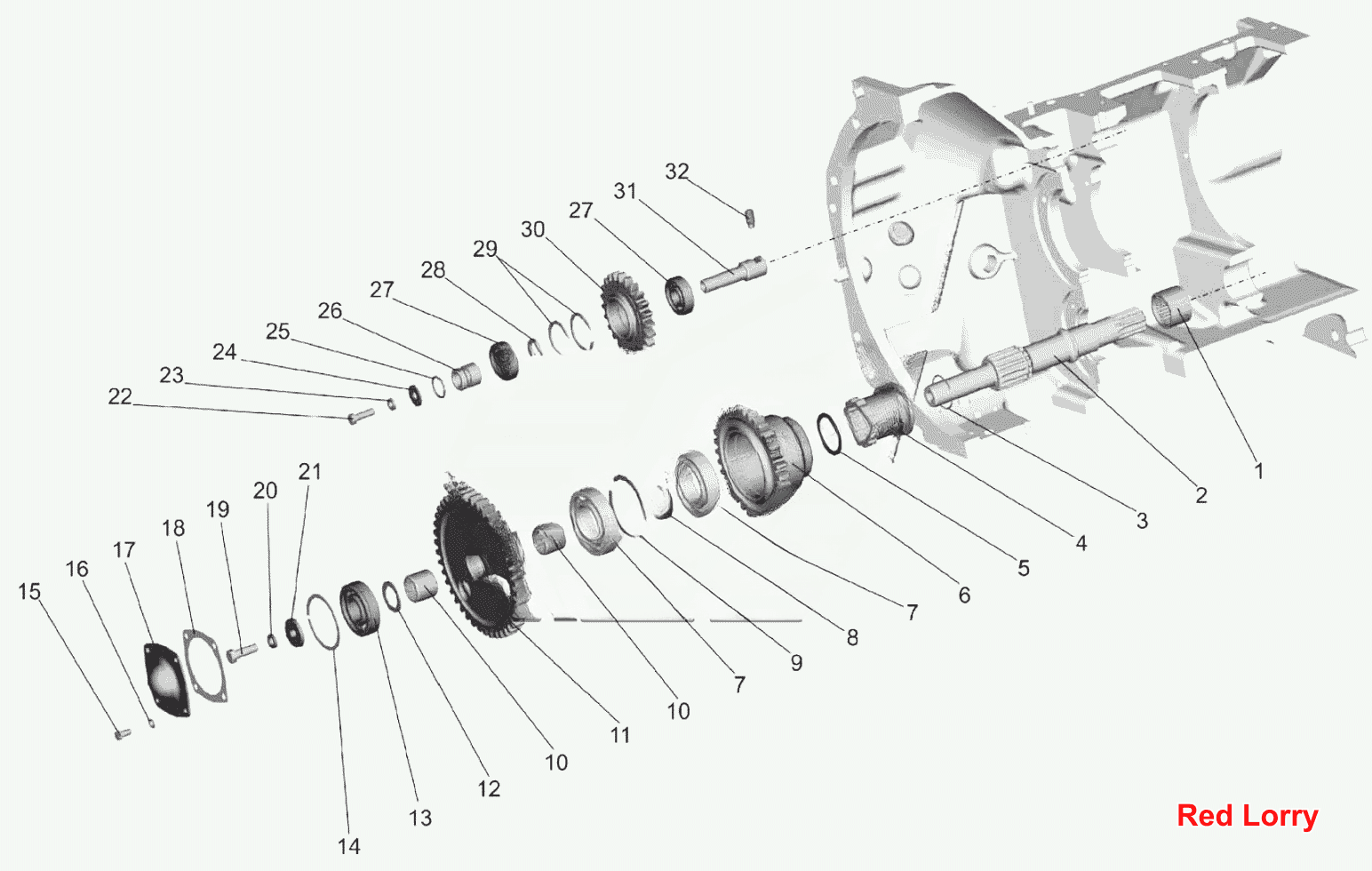

Корпус сцепления (привод ВОМ, привод насоса гидросистемы навески)
100%
Название детали
Блок шестерен ВОМ
Заводской номер
50-1601240
Количество на модель
1
№
Название детали
Подшипник
Заводской номер
942/40
Количество на модель
1
№
1
Название детали
Вал привода ВОМ
Заводской номер
70-1601021-Б
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
70-1601076
Количество на модель
1
№
3
Название детали
Муфта
Заводской номер
70-1601081
Количество на модель
1
№
4
Название детали
Кольцо
Заводской номер
2С50
Количество на модель
1
№
5
Название детали
Шестерня привода ВОМ
Заводской номер
50-1601086
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
210АУШ1
Количество на модель
2
№
7
Название детали
Шайба распорная
Заводской номер
70-1601083
Количество на модель
1
№
8
Название детали
Кольцо
Заводской номер
2С90
Количество на модель
1
№
9
Название детали
Подшипник
Заводской номер
943/30
Количество на модель
2
№
10
Название детали
Шестерня привода ВОМ (1ступень)
Заводской номер
50-1601088-Б
Количество на модель
1
№
11
Название детали
Шайба распорная
Заводской номер
70-1601082
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
6-50306К
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
Кольцо72
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М8-6gx16.88.35.019
Количество на модель
4
№
15
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
4
№
16
Название детали
Крышка подшипника
Заводской номер
50-1601089
Количество на модель
1
№
17
Название детали
Прокладка
Заводской номер
50-1601091
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
М12-6gx35.88.35.019
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
1
№
20
Название детали
Шайба нажимная
Заводской номер
50-1601038
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М10-6gx30.88.35.019
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
С10х6.01.019
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
025-030-30-1-4
Количество на модель
1
№
25
Название детали
Втулка упорная
Заводской номер
50-1601336
Количество на модель
1
№
26
Название детали
Подшипник
Заводской номер
304А
Количество на модель
2
№
27
Название детали
Кольцо
Заводской номер
50-1601333
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
50-1701464
Количество на модель
2
№
29
Название детали
Шестерня промежуточная
Заводской номер
50-1601331-А
Количество на модель
1
№
30
Название детали
Шестерня
Заводской номер
50-1601330-А
Количество на модель
1
№
30
Название детали
Ось
Заводской номер
50-1601335
Количество на модель
1
№
31
Название детали
Винт
Заводской номер
В.М12-6gx25.14Н.019
Количество на модель
1
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок шестерен ВОМ | 50-1601240 | 1 | 1 | |||||
| 1 | Подшипник | 942/40 | 1 | 1 | 1 | |||
| 2 | Вал привода ВОМ | 70-1601021-Б | 1 | 1 | 2 | |||
| 3 | Кольцо | 70-1601076 | 1 | 1 | 3 | |||
| 4 | Муфта | 70-1601081 | 1 | 1 | 4 | |||
| 5 | Кольцо | 2С50 | 1 | 1 | 5 | |||
| 6 | Шестерня привода ВОМ | 50-1601086 | 1 | 1 | 6 | |||
| 7 | Подшипник | 210АУШ1 | 2 | 2 | 7 | |||
| 8 | Шайба распорная | 70-1601083 | 1 | 1 | 8 | |||
| 9 | Кольцо | 2С90 | 1 | 1 | 9 | |||
| 10 | Подшипник | 943/30 | 2 | 2 | 10 | |||
| 11 | Шестерня привода ВОМ (1ступень) | 50-1601088-Б | 1 | 1 | 11 | |||
| 12 | Шайба распорная | 70-1601082 | 1 | 1 | 12 | |||
| 13 | Подшипник | 6-50306К | 1 | 1 | 13 | |||
| 14 | Кольцо | Кольцо72 | 1 | 1 | 14 | |||
| 15 | Болт | М8-6gx16.88.35.019 | 4 | 4 | 15 | |||
| 16 | Шайба 8Т | Шайба8Т | 4 | 4 | 16 | |||
| 17 | Крышка подшипника | 50-1601089 | 1 | 1 | 17 | |||
| 18 | Прокладка | 50-1601091 | 1 | 1 | 18 | |||
| 19 | Болт | М12-6gx35.88.35.019 | 1 | 1 | 19 | |||
| 20 | Шайба | 12.ОТ | 1 | 1 | 20 | |||
| 21 | Шайба нажимная | 50-1601038 | 1 | 1 | 21 | |||
| 22 | Болт | М10-6gx30.88.35.019 | 1 | 1 | 22 | |||
| 23 | Шайба | 10.ОТ | 1 | 1 | 23 | |||
| 24 | Шайба | С10х6.01.019 | 1 | 1 | 24 | |||
| 25 | Кольцо | 025-030-30-1-4 | 1 | 1 | 25 | |||
| 26 | Втулка упорная | 50-1601336 | 1 | 1 | 26 | |||
| 27 | Подшипник | 304А | 2 | 2 | 27 | |||
| 28 | Кольцо | 50-1601333 | 1 | 1 | 28 | |||
| 29 | Кольцо | 50-1701464 | 2 | 2 | 29 | |||
| 30 | Шестерня промежуточная | 50-1601331-А | 1 | 1 | 30 | |||
| 30 | Шестерня | 50-1601330-А | 1 | 1 | 30 | |||
| 31 | Ось | 50-1601335 | 1 | 1 | 31 | |||
| 32 | Винт | В.М12-6gx25.14Н.019 | 1 | 1 | 32 |
