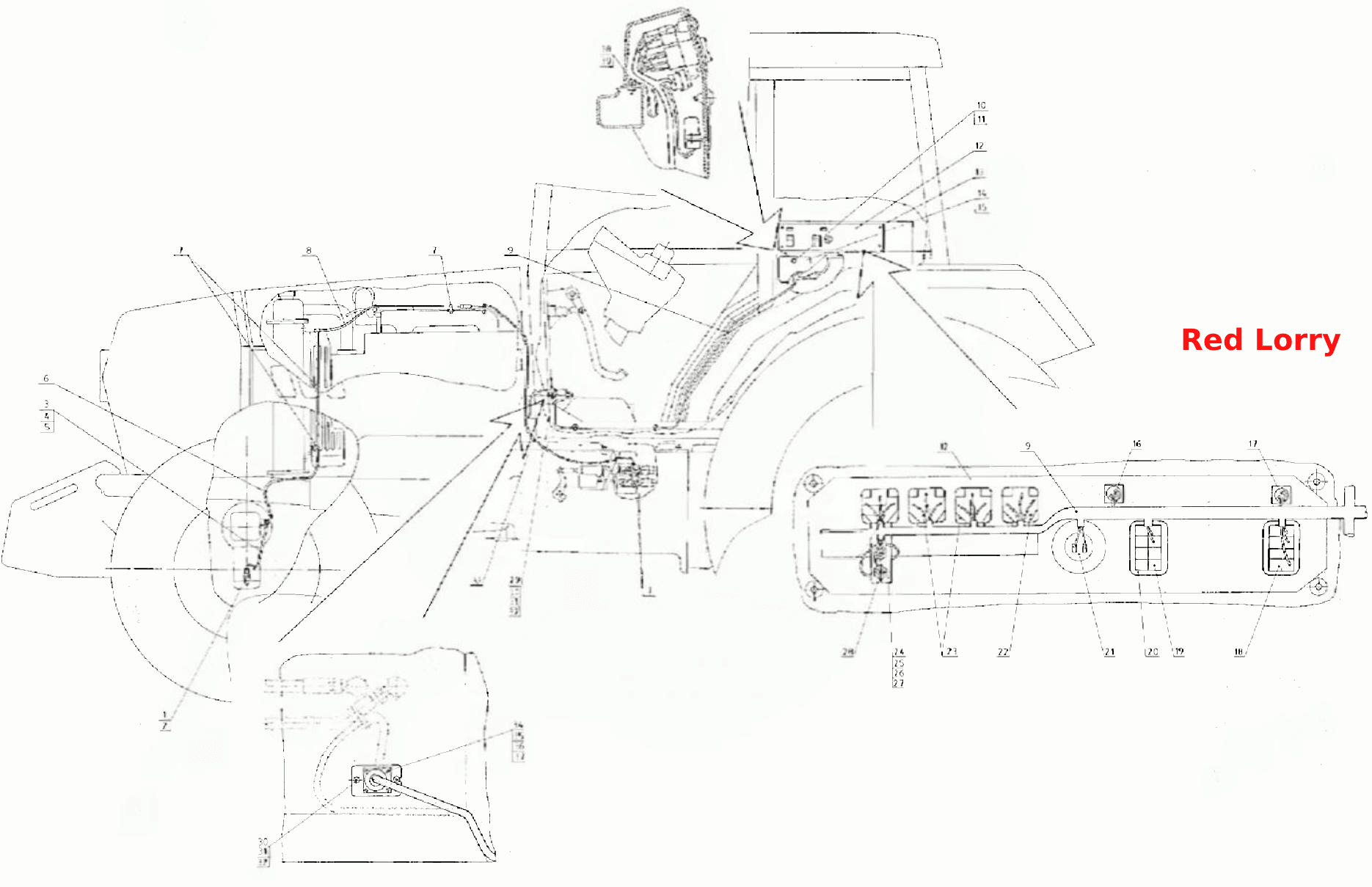

Управление БД и ПВМ (922-8700310-Д)
100%
Название детали
Выключатель
Заводской номер
151.3710
Количество на модель
1
№
1
Название детали
Выключатель ТУ РБ37334210.015-97
Заводской номер
ВК12-51
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
50-1702048
Количество на модель
10
№
2
Название детали
Труба
Заводской номер
822-8700021
Количество на модель
1
№
3
Название детали
Хомут
Заводской номер
1221-8700022
Количество на модель
2
№
4
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
M8-6g.х16.88.35.019
Количество на модель
2
№
5
Название детали
Жгут
Заводской номер
1022-3724840-В
Количество на модель
1
№
6
Название детали
Колодка штыревая
Заводской номер
0-0106462-1
Количество на модель
1
№
6
Название детали
Манжета
Заводской номер
80-3723045
Количество на модель
13
№
7
Название детали
Жгут
Заводской номер
922-3724850
Количество на модель
1
№
8
Название детали
Жгут
Заводской номер
922-3724825
Количество на модель
1
№
9
Название детали
Винт
Заводской номер
80-3805065
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
006-010-25-1-4
Количество на модель
1
№
11
Название детали
Панель
Заводской номер
922-8700316
Количество на модель
1
№
12
Название детали
Винт
Заводской номер
В.М6-6gх20.58.019
Количество на модель
4
№
13
Название детали
Щиток
Заводской номер
822-3801341
Количество на модель
1
№
14
Название детали
Блок предохранителей
Заводской номер
БП-1
Количество на модель
1
№
15
Название детали
Лампа контрольная ЗВОМ
Заводской номер
12.3803-118
Количество на модель
1
№
16
Название детали
Лампа контрольная
Заводской номер
2202.3803-34
Количество на модель
1
№
16
Название детали
Лампа контрольная
Заводской номер
12.3803-116
Количество на модель
1
№
17
Название детали
Переключатель БД
Заводской номер
ПК150-06.14
Количество на модель
1
№
18
Название детали
Переключатель
Заводской номер
П150-06.17
Количество на модель
1
№
18
Название детали
Переключатель
Заводской номер
П150М-06.14
Количество на модель
1
№
18
Название детали
Переключатель
Заводской номер
П147М-01.17
Количество на модель
1
№
19
Название детали
Переключатель
Заводской номер
П147-01.17
Количество на модель
1
№
19
Название детали
Переключатель ВОМ
Заводской номер
ПК147-01.17
Количество на модель
1
№
19
Название детали
Гнездо выключателя
Заводской номер
80-3801021
Количество на модель
2
№
20
Название детали
Выключатель
Заводской номер
ВК12-1
Количество на модель
1
№
21
Название детали
Реле
Заводской номер
752.3777.000-10
Количество на модель
2
№
22
Название детали
Реле на размыкание
Заводской номер
752.3777.000-20
Количество на модель
2
№
23
Название детали
Кронштейн
Заводской номер
1522-8700221
Количество на модель
1
№
24
Название детали
Винт
Заводской номер
В.М6-6gх12.58.019
Количество на модель
4
№
25
Название детали
Гайка
Заводской номер
М6-6H.6.019
Количество на модель
4
№
26
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
4
№
27
Название детали
Шайба
Заводской номер
Шайба5Т
Количество на модель
2
№
28
Название детали
Пластина
Заводской номер
822-8700511
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
Шайба6T
Количество на модель
2
№
31
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
2
№
32
Название детали
Жгут
Заводской номер
922-3724835
Количество на модель
1
№
33
Название детали
Винт
Заводской номер
В.М3-6gx16.58.019
Количество на модель
4
№
34
Название детали
Гайка
Заводской номер
М3-6H.6.019
Количество на модель
4
№
35
Название детали
Шайба
Заводской номер
С3.01.019
Количество на модель
4
№
36
Название детали
Шайба
Заводской номер
Шайба3Т
Количество на модель
4
№
37
Название детали
Болт
Заводской номер
М6-6gх16.88.35.019
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Выключатель | 151.3710 | 1 | 1 | 1 | |||
| 1 | Выключатель ТУ РБ37334210.015-97 | ВК12-51 | 1 | 1 | 1 | |||
| 2 | Прокладка | 50-1702048 | 10 | 10 | 2 | |||
| 3 | Труба | 822-8700021 | 1 | 1 | 3 | |||
| 4 | Хомут | 1221-8700022 | 2 | 2 | 4 | |||
| 5 | Шайба 8Т | Шайба8Т | 2 | 2 | 5 | |||
| 5 | Болт | M8-6g.х16.88.35.019 | 2 | 2 | 5 | |||
| 6 | Жгут | 1022-3724840-В | 1 | 1 | 6 | |||
| 6 | Колодка штыревая | 0-0106462-1 | 1 | 1 | 6 | |||
| 7 | Манжета | 80-3723045 | 13 | 13 | 7 | |||
| 8 | Жгут | 922-3724850 | 1 | 1 | 8 | |||
| 9 | Жгут | 922-3724825 | 1 | 1 | 9 | |||
| 10 | Винт | 80-3805065 | 1 | 1 | 10 | |||
| 11 | Кольцо | 006-010-25-1-4 | 1 | 1 | 11 | |||
| 12 | Панель | 922-8700316 | 1 | 1 | 12 | |||
| 13 | Винт | В.М6-6gх20.58.019 | 4 | 4 | 13 | |||
| 14 | Щиток | 822-3801341 | 1 | 1 | 14 | |||
| 15 | Блок предохранителей | БП-1 | 1 | 1 | 15 | |||
| 16 | Лампа контрольная ЗВОМ | 12.3803-118 | 1 | 1 | 16 | |||
| 16 | Лампа контрольная | 2202.3803-34 | 1 | 1 | 16 | |||
| 17 | Лампа контрольная | 12.3803-116 | 1 | 1 | 17 | |||
| 18 | Переключатель БД | ПК150-06.14 | 1 | 1 | 18 | |||
| 18 | Переключатель | П150-06.17 | 1 | 1 | 18 | |||
| 18 | Переключатель | П150М-06.14 | 1 | 1 | 18 | |||
| 19 | Переключатель | П147М-01.17 | 1 | 1 | 19 | |||
| 19 | Переключатель | П147-01.17 | 1 | 1 | 19 | |||
| 19 | Переключатель ВОМ | ПК147-01.17 | 1 | 1 | 19 | |||
| 20 | Гнездо выключателя | 80-3801021 | 2 | 2 | 20 | |||
| 21 | Выключатель | ВК12-1 | 1 | 1 | 21 | |||
| 22 | Реле | 752.3777.000-10 | 2 | 2 | 22 | |||
| 23 | Реле на размыкание | 752.3777.000-20 | 2 | 2 | 23 | |||
| 24 | Кронштейн | 1522-8700221 | 1 | 1 | 24 | |||
| 25 | Винт | В.М6-6gх12.58.019 | 4 | 4 | 25 | |||
| 26 | Гайка | М6-6H.6.019 | 4 | 4 | 26 | |||
| 27 | Шайба | Шайба6Т | 4 | 4 | 27 | |||
| 28 | Шайба | Шайба5Т | 2 | 2 | 28 | |||
| 29 | Пластина | 822-8700511 | 1 | 1 | 29 | |||
| 31 | Шайба | Шайба6T | 2 | 2 | 31 | |||
| 32 | Шайба | С6.01.019 | 2 | 2 | 32 | |||
| 33 | Жгут | 922-3724835 | 1 | 1 | 33 | |||
| 34 | Винт | В.М3-6gx16.58.019 | 4 | 4 | 34 | |||
| 35 | Гайка | М3-6H.6.019 | 4 | 4 | 35 | |||
| 36 | Шайба | С3.01.019 | 4 | 4 | 36 | |||
| 37 | Шайба | Шайба3Т | 4 | 4 | 37 | |||
| 38 | Болт | М6-6gх16.88.35.019 | 1 | 1 | 38 |
