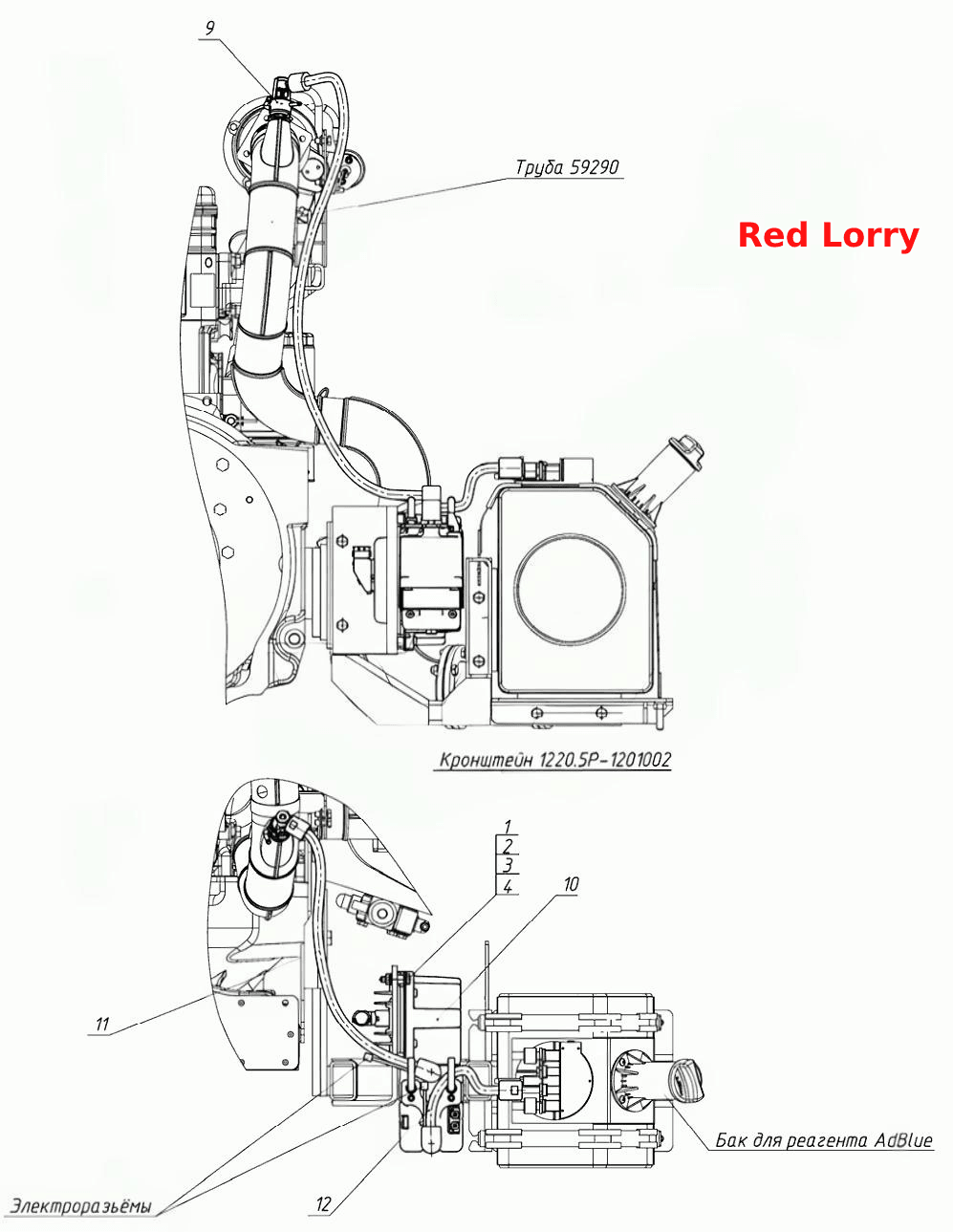

Система подачи
100%
Название детали
Система подачи
Заводской номер
1220.5Р-1204010
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
1220.5Р-1201002
Количество на модель
№
Название детали
Труба
Заводской номер
59290
Количество на модель
№
Название детали
Болт
Заводской номер
М8-6gх40.88.35.019
Количество на модель
4
№
1
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
4
№
2
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
8
№
3
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
4
№
4
Название детали
Форсунка с хомутом крепления
Заводской номер
98000197
Количество на модель
1
№
9
Название детали
Подающий модуль с блоком управления дозирования
Заводской номер
98000371
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
Н01304100013
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
Н01904100003
Количество на модель
1
№
12
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система подачи | 1220.5Р-1204010 | 1 | 1 | |||||
| Кронштейн | 1220.5Р-1201002 | |||||||
| Труба | 59290 | |||||||
| 1 | Болт | М8-6gх40.88.35.019 | 4 | 4 | 1 | |||
| 2 | Гайка | М8-6Н.6.019 | 4 | 4 | 2 | |||
| 3 | Шайба | С8.01.019 | 8 | 8 | 3 | |||
| 4 | Шайба 8Т | Шайба8Т | 4 | 4 | 4 | |||
| 9 | Форсунка с хомутом крепления | 98000197 | 1 | 1 | 9 | |||
| 10 | Подающий модуль с блоком управления дозирования | 98000371 | 1 | 1 | 10 | |||
| 11 | Трубопровод | Н01304100013 | 1 | 1 | 11 | |||
| 12 | Трубопровод | Н01904100003 | 1 | 1 | 12 |
