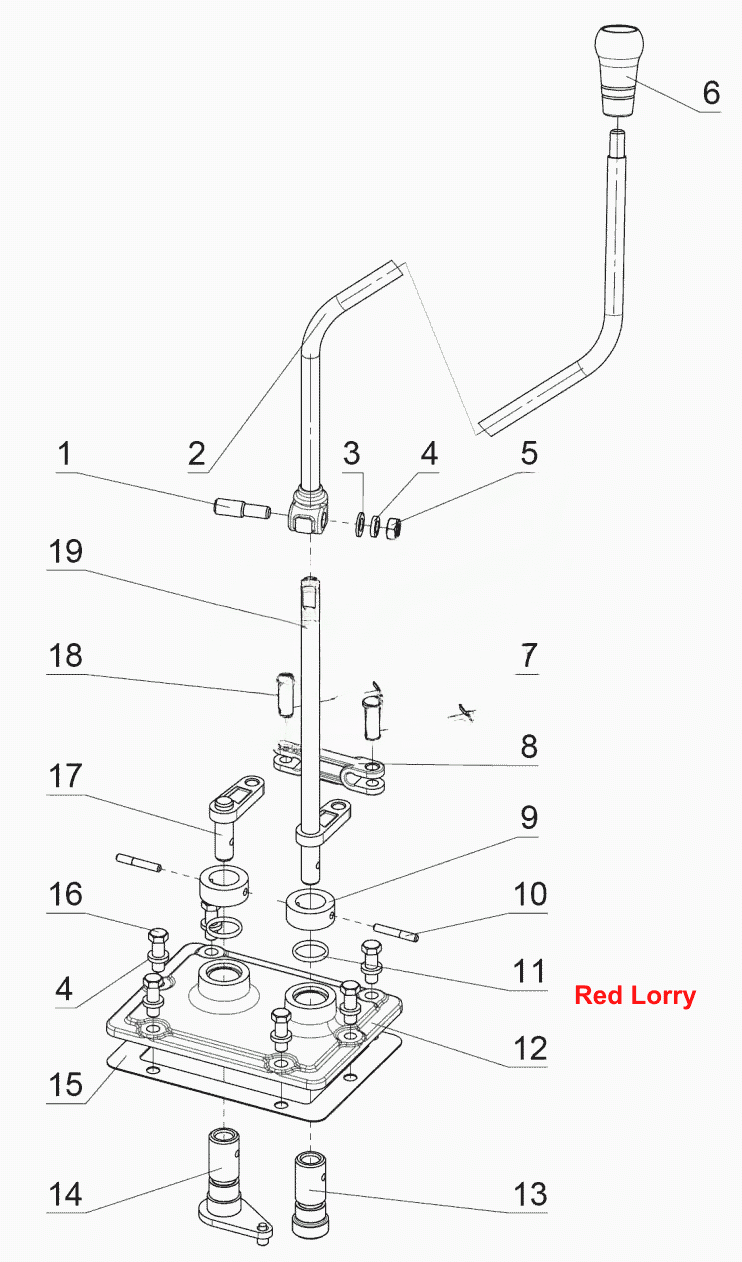

Управление синхронизированным реверс-редуктором 923-1700010-07, 923-1700010-15
100%
Название детали
Крышка
Заводской номер
Р70-1703010
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
Р70-1723060
Количество на модель
1
№
Название детали
Клин
Заводской номер
70-1723063
Количество на модель
1
№
1
Название детали
Рычаг
Заводской номер
Р70-1723065
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
С10.01.019
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
7
№
4
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
1
№
5
Название детали
Рукоятка
Заводской номер
А15.05.020-01
Количество на модель
1
№
6
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
2
№
7
Название детали
Планка
Заводской номер
Р70-1723013
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
70-1723032
Количество на модель
2
№
9
Название детали
Штифт 6х36.88.016
Заводской номер
70-1723012
Количество на модель
2
№
10
Название детали
КОЛЬЦО
Заводской номер
025-030-30-2-2
Количество на модель
2
№
11
Название детали
Крышка
Заводской номер
Р70-1723015
Количество на модель
1
№
12
Название детали
Ось рычага
Заводской номер
Р70-1723011
Количество на модель
1
№
13
Название детали
Рычаг
Заводской номер
74-1723140
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
50-1601347
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М10-6gх30.88.35.019
Количество на модель
6
№
16
Название детали
Ось
Заводской номер
Р70-1723020
Количество на модель
1
№
17
Название детали
Палец
Заводской номер
10х28
Количество на модель
2
№
18
Название детали
Рычаг
Заводской номер
Р70-1723030
Количество на модель
1
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Крышка | Р70-1703010 | 1 | 1 | |||||
| Рычаг | Р70-1723060 | 1 | 1 | |||||
| 1 | Клин | 70-1723063 | 1 | 1 | 1 | |||
| 2 | Рычаг | Р70-1723065 | 1 | 1 | 2 | |||
| 3 | Шайба | С10.01.019 | 1 | 1 | 3 | |||
| 4 | Шайба | 10.ОТ | 7 | 7 | 4 | |||
| 5 | Гайка | М10-6Н.6.019 | 1 | 1 | 5 | |||
| 6 | Рукоятка | А15.05.020-01 | 1 | 1 | 6 | |||
| 7 | Шплинт | 3,2х18.019 | 2 | 2 | 7 | |||
| 8 | Планка | Р70-1723013 | 1 | 1 | 8 | |||
| 9 | Втулка | 70-1723032 | 2 | 2 | 9 | |||
| 10 | Штифт 6х36.88.016 | 70-1723012 | 2 | 2 | 10 | |||
| 11 | КОЛЬЦО | 025-030-30-2-2 | 2 | 2 | 11 | |||
| 12 | Крышка | Р70-1723015 | 1 | 1 | 12 | |||
| 13 | Ось рычага | Р70-1723011 | 1 | 1 | 13 | |||
| 14 | Рычаг | 74-1723140 | 1 | 1 | 14 | |||
| 15 | Прокладка | 50-1601347 | 1 | 1 | 15 | |||
| 16 | Болт | М10-6gх30.88.35.019 | 6 | 6 | 16 | |||
| 17 | Ось | Р70-1723020 | 1 | 1 | 17 | |||
| 18 | Палец | 10х28 | 2 | 2 | 18 | |||
| 19 | Рычаг | Р70-1723030 | 1 | 1 | 19 |
