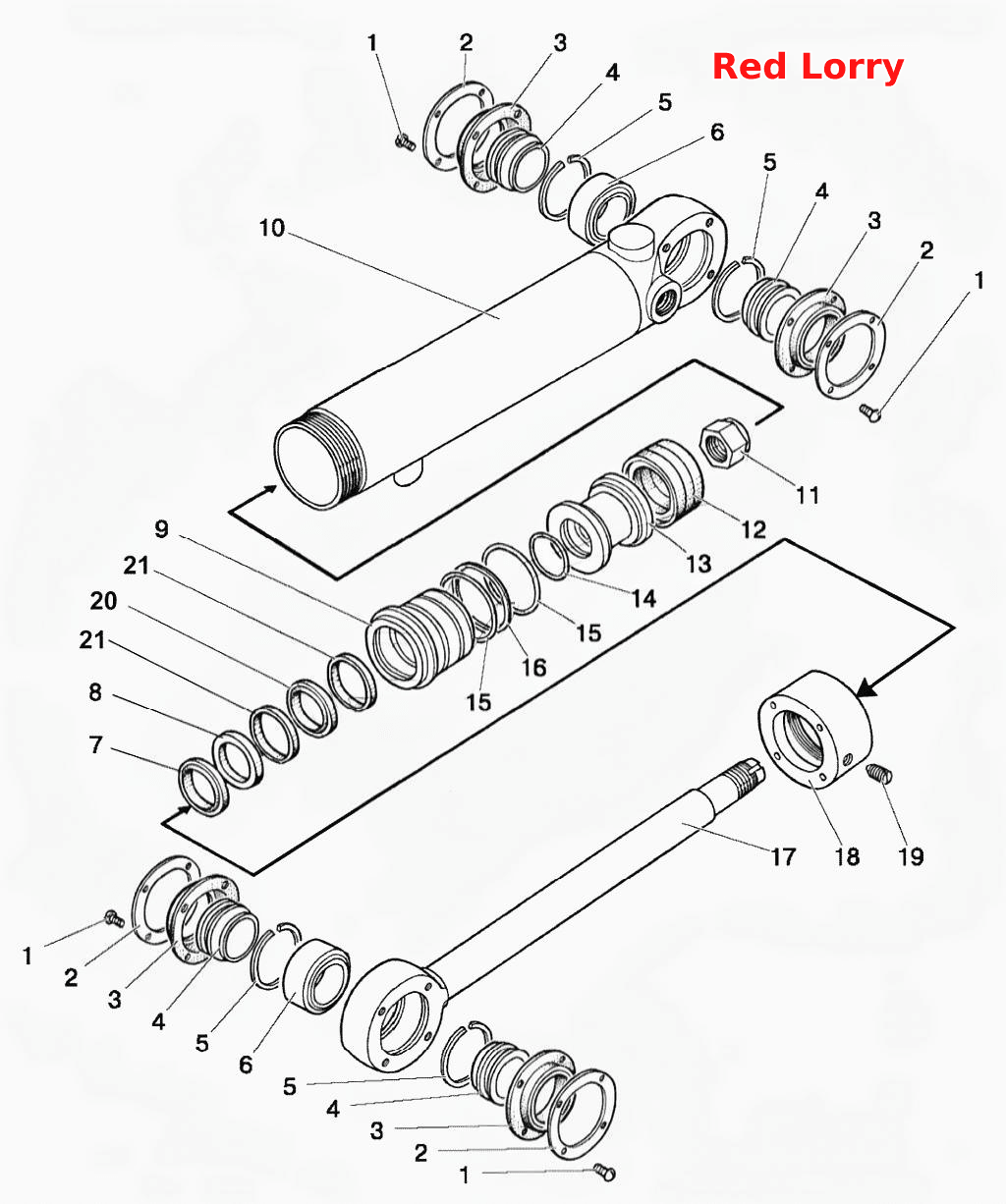

Гидроцилиндр Ц63 (63x30-200)
100%
Название детали
Гидроцилиндр в сборе
Заводской номер
Ц63-3405115-А-02
Количество на модель
1
№
Название детали
Винт
Заводской номер
В.М5-6gх10.58.019
Количество на модель
16
№
1
Название детали
Кольцо
Заводской номер
82.6-4713337
Количество на модель
4
№
2
Название детали
Чехол
Заводской номер
Ц63-3405134
Количество на модель
4
№
3
Название детали
Втулка
Заводской номер
Ц63-3405127
Количество на модель
4
№
4
Название детали
Кольцо
Заводской номер
С47
Количество на модель
4
№
5
Название детали
Подшипник
Заводской номер
ШС-30
Количество на модель
2
№
6
Название детали
Грязесъемник
Заводской номер
WNP100300-Z20130х38,6х5,3
Количество на модель
1
№
7
Название детали
Манжета штока
Заводской номер
24004799PU630-38,6-6,5
Количество на модель
1
№
7
Название детали
Уплотнение штока
Заводской номер
24236861Т2030-38-5,7
Количество на модель
1
№
8
Название детали
Уплотнение штока
Заводской номер
RU0100300-Z2030х38х5,7
Количество на модель
1
№
8
Название детали
Крышка передняя
Заводской номер
Ц63-3405118-Б
Количество на модель
1
№
9
Название детали
Корпус
Заводской номер
Ц63-3405120-02
Количество на модель
1
№
10
Название детали
Гайка
Заводской номер
Ц50-3405222
Количество на модель
1
№
11
Название детали
Уплотнение поршня
Заводской номер
РСВ0В0630-NCRO63х47х20,5
Количество на модель
1
№
12
Название детали
Уплотнение поршня
Заводской номер
24251803L4363-47-20.5
Количество на модель
1
№
12
Название детали
Поршень
Заводской номер
Ц63-3405123
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
030-034-25-1-4
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
055-063-46-1-4
Количество на модель
2
№
15
Название детали
Кольцо защитное
Заводской номер
Ц63-3405128
Количество на модель
1
№
16
Название детали
Кольцо защитное
Заводской номер
82.6-4713327
Количество на модель
1
№
16
Название детали
Шток
Заводской номер
Ц63-3405121
Количество на модель
1
№
17
Название детали
Гайка накидная
Заводской номер
Ц63-3405124
Количество на модель
1
№
18
Название детали
Винт
Заводской номер
А.М8-6gх10.45Н.40Х.05
Количество на модель
1
№
19
Название детали
Уплотнение штока
Заводской номер
24223129ОМS-MR30-37,3-3
Количество на модель
1
№
20
Название детали
Уплотнение штока
Заводской номер
RSK100300-T46N30х37,3х3,2
Количество на модель
1
№
20
Название детали
Направляющая штока
Заводской номер
24226046SB30-33-5,5
Количество на модель
2
№
21
Название детали
Направляющая штока
Заводской номер
GR30х33х5,5-С380
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Гидроцилиндр в сборе | Ц63-3405115-А-02 | 1 | 1 | |||||
| 1 | Винт | В.М5-6gх10.58.019 | 16 | 16 | 1 | |||
| 2 | Кольцо | 82.6-4713337 | 4 | 4 | 2 | |||
| 3 | Чехол | Ц63-3405134 | 4 | 4 | 3 | |||
| 4 | Втулка | Ц63-3405127 | 4 | 4 | 4 | |||
| 5 | Кольцо | С47 | 4 | 4 | 5 | |||
| 6 | Подшипник | ШС-30 | 2 | 2 | 6 | |||
| 7 | Грязесъемник | WNP100300-Z20130х38,6х5,3 | 1 | 1 | 7 | |||
| 7 | Манжета штока | 24004799PU630-38,6-6,5 | 1 | 1 | 7 | |||
| 8 | Уплотнение штока | 24236861Т2030-38-5,7 | 1 | 1 | 8 | |||
| 8 | Уплотнение штока | RU0100300-Z2030х38х5,7 | 1 | 1 | 8 | |||
| 9 | Крышка передняя | Ц63-3405118-Б | 1 | 1 | 9 | |||
| 10 | Корпус | Ц63-3405120-02 | 1 | 1 | 10 | |||
| 11 | Гайка | Ц50-3405222 | 1 | 1 | 11 | |||
| 12 | Уплотнение поршня | РСВ0В0630-NCRO63х47х20,5 | 1 | 1 | 12 | |||
| 12 | Уплотнение поршня | 24251803L4363-47-20.5 | 1 | 1 | 12 | |||
| 13 | Поршень | Ц63-3405123 | 1 | 1 | 13 | |||
| 14 | Кольцо | 030-034-25-1-4 | 1 | 1 | 14 | |||
| 15 | Кольцо | 055-063-46-1-4 | 2 | 2 | 15 | |||
| 16 | Кольцо защитное | Ц63-3405128 | 1 | 1 | 16 | |||
| 16 | Кольцо защитное | 82.6-4713327 | 1 | 1 | 16 | |||
| 17 | Шток | Ц63-3405121 | 1 | 1 | 17 | |||
| 18 | Гайка накидная | Ц63-3405124 | 1 | 1 | 18 | |||
| 19 | Винт | А.М8-6gх10.45Н.40Х.05 | 1 | 1 | 19 | |||
| 20 | Уплотнение штока | 24223129ОМS-MR30-37,3-3 | 1 | 1 | 20 | |||
| 20 | Уплотнение штока | RSK100300-T46N30х37,3х3,2 | 1 | 1 | 20 | |||
| 21 | Направляющая штока | 24226046SB30-33-5,5 | 2 | 2 | 21 | |||
| 21 | Направляющая штока | GR30х33х5,5-С380 | 2 | 2 | 21 |
