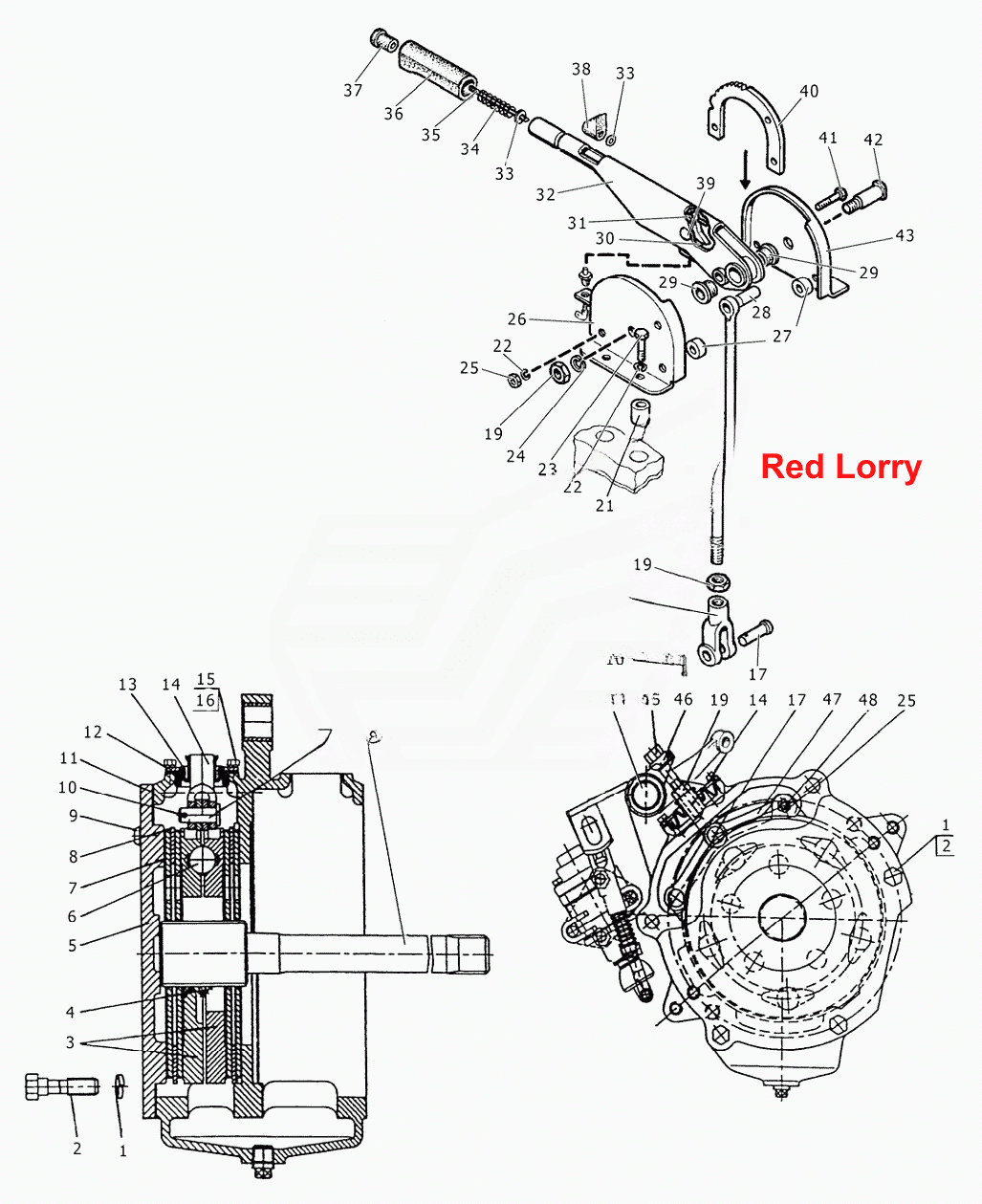

Управление СЗТ для тормозов рабочих «мокрого» типа
100%
Название детали
Рычаг
Заводской номер
2522-3507020
Количество на модель
1
№
Название детали
Диски нажимные
Заводской номер
85-3502030-01
Количество на модель
1
№
Название детали
Тяга тормоза
Заводской номер
70-3503080
Количество на модель
1
№
Название детали
Тяга
Заводской номер
923М-3507140
Количество на модель
1
№
Название детали
Шайба
Заводской номер
14ОТ
Количество на модель
4
№
1
Название детали
Болт
Заводской номер
1221М-3502039-01
Количество на модель
5
№
2
Название детали
Диск нажимной
Заводской номер
85-3502036-01
Количество на модель
2
№
3
Название детали
Пружина
Заводской номер
77.38.163
Количество на модель
3
№
4
Название детали
Крышка левая
Заводской номер
1221М-3502034-01
Количество на модель
1
№
5
Название детали
Шарик
Заводской номер
22,225-100
Количество на модель
5
№
6
Название детали
Диск
Заводской номер
1522-3502015-07
Количество на модель
4
№
7
Название детали
Диск промежуточный
Заводской номер
80М-3502037-07
Количество на модель
2
№
8
Название детали
Диск промежуточный
Заводской номер
80М-3502037-06
Количество на модель
2
№
8
Название детали
Диск промежуточный
Заводской номер
80М-3502037-05
Количество на модель
2
№
8
Название детали
Диск промежуточный
Заводской номер
80М-3502037-04
Количество на модель
2
№
8
Название детали
Диск промежуточный
Заводской номер
80М-3502037-03
Количество на модель
2
№
8
Название детали
Диск промежуточный
Заводской номер
80М-3502037-02
Количество на модель
2
№
8
Название детали
Диск промежуточный
Заводской номер
80М-3502037-01
Количество на модель
2
№
8
Название детали
Диск промежуточный
Заводской номер
80М-3502037
Количество на модель
2
№
8
Название детали
Штифт
Заводской номер
50-1601352
Количество на модель
2
№
9
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
2
№
10
Название детали
Прокладка
Заводской номер
1221М-3502051
Количество на модель
1
№
11
Название детали
Пластина
Заводской номер
80М-3502204
Количество на модель
1
№
12
Название детали
Чехол
Заводской номер
80М-3502202
Количество на модель
1
№
13
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
2
№
14
Название детали
Болт ГОСТ 7796-70
Заводской номер
М6-6gх12.88.35.019
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
6Т
Количество на модель
4
№
16
Название детали
Палец
Заводской номер
12х32
Количество на модель
2
№
17
Название детали
Вал
Заводской номер
1221М-3504055
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М12х1,25-6Н.04.019
Количество на модель
3
№
19
Название детали
Тяга
Заводской номер
923М-3507145
Количество на модель
1
№
20
Название детали
Втулка
Заводской номер
2522-3507011
Количество на модель
4
№
21
Название детали
Шайба
Заводской номер
8Т
Количество на модель
7
№
22
Название детали
Болт
Заводской номер
М8-6gх40.88.35.019
Количество на модель
4
№
23
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
1
№
24
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
5
№
25
Название детали
Кронштейн
Заводской номер
2522-3507025
Количество на модель
1
№
26
Название детали
Втулка
Заводской номер
2522-3507019
Количество на модель
6
№
27
Название детали
Папец
Заводской номер
2522-3507037
Количество на модель
1
№
28
Название детали
Втулка .
Заводской номер
2522-3507028
Количество на модель
2
№
29
Название детали
Защелка
Заводской номер
2522-3507034
Количество на модель
1
№
30
Название детали
Муфта
Заводской номер
2522-3507032
Количество на модель
1
№
31
Название детали
Рычаг
Заводской номер
2522-3507030
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
2522-3507111
Количество на модель
2
№
33
Название детали
Пружина
Заводской номер
55-17-27
Количество на модель
1
№
34
Название детали
Тяга
Заводской номер
2522-3507036
Количество на модель
1
№
35
Название детали
Рукоятка
Заводской номер
А13.19.001-А
Количество на модель
1
№
36
Название детали
Кнопка
Заводской номер
2522-3507080
Количество на модель
1
№
37
Название детали
Кнопка
Заводской номер
2522-3507031
Количество на модель
1
№
38
Название детали
Ось защелки
Заводской номер
2522-3507029
Количество на модель
1
№
39
Название детали
Сектор
Заводской номер
2522-3507017
Количество на модель
1
№
40
Название детали
Болт ГОСТ 7796-70
Заводской номер
М8-6gх45.88.35.019
Количество на модель
3
№
41
Название детали
Ось
Заводской номер
2522-3507018
Количество на модель
1
№
42
Название детали
Кронштейн правый
Заводской номер
2522-3507016
Количество на модель
1
№
43
Название детали
Рычаг
Заводской номер
922М-3507060
Количество на модель
1
№
44
Название детали
Болт
Заводской номер
70-3503019
Количество на модель
1
№
45
Название детали
Шайба
Заводской номер
70-3503018
Количество на модель
1
№
46
Название детали
Тяга
Заводской номер
85-3502196
Количество на модель
2
№
47
Название детали
Палец
Заводской номер
50-3502198
Количество на модель
2
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рычаг | 2522-3507020 | 1 | 1 | |||||
| Диски нажимные | 85-3502030-01 | 1 | 1 | |||||
| Тяга тормоза | 70-3503080 | 1 | 1 | |||||
| Тяга | 923М-3507140 | 1 | 1 | |||||
| 1 | Шайба | 14ОТ | 4 | 4 | 1 | |||
| 2 | Болт | 1221М-3502039-01 | 5 | 5 | 2 | |||
| 3 | Диск нажимной | 85-3502036-01 | 2 | 2 | 3 | |||
| 4 | Пружина | 77.38.163 | 3 | 3 | 4 | |||
| 5 | Крышка левая | 1221М-3502034-01 | 1 | 1 | 5 | |||
| 6 | Шарик | 22,225-100 | 5 | 5 | 6 | |||
| 7 | Диск | 1522-3502015-07 | 4 | 4 | 7 | |||
| 8 | Диск промежуточный | 80М-3502037-07 | 2 | 2 | 8 | |||
| 8 | Диск промежуточный | 80М-3502037-06 | 2 | 2 | 8 | |||
| 8 | Диск промежуточный | 80М-3502037-05 | 2 | 2 | 8 | |||
| 8 | Диск промежуточный | 80М-3502037-04 | 2 | 2 | 8 | |||
| 8 | Диск промежуточный | 80М-3502037-03 | 2 | 2 | 8 | |||
| 8 | Диск промежуточный | 80М-3502037-02 | 2 | 2 | 8 | |||
| 8 | Диск промежуточный | 80М-3502037-01 | 2 | 2 | 8 | |||
| 8 | Диск промежуточный | 80М-3502037 | 2 | 2 | 8 | |||
| 9 | Штифт | 50-1601352 | 2 | 2 | 9 | |||
| 10 | Шплинт | 3,2х18.019 | 2 | 2 | 10 | |||
| 11 | Прокладка | 1221М-3502051 | 1 | 1 | 11 | |||
| 12 | Пластина | 80М-3502204 | 1 | 1 | 12 | |||
| 13 | Чехол | 80М-3502202 | 1 | 1 | 13 | |||
| 14 | Вилка | 50-3502203 | 2 | 2 | 14 | |||
| 15 | Болт ГОСТ 7796-70 | М6-6gх12.88.35.019 | 4 | 4 | 15 | |||
| 16 | Шайба | 6Т | 4 | 4 | 16 | |||
| 17 | Палец | 12х32 | 2 | 2 | 17 | |||
| 18 | Вал | 1221М-3504055 | 1 | 1 | 18 | |||
| 19 | Гайка | М12х1,25-6Н.04.019 | 3 | 3 | 19 | |||
| 20 | Тяга | 923М-3507145 | 1 | 1 | 20 | |||
| 21 | Втулка | 2522-3507011 | 4 | 4 | 21 | |||
| 22 | Шайба | 8Т | 7 | 7 | 22 | |||
| 23 | Болт | М8-6gх40.88.35.019 | 4 | 4 | 23 | |||
| 24 | Шайба | 12.ОТ | 1 | 1 | 24 | |||
| 25 | Гайка | М8-6Н.6.019 | 5 | 5 | 25 | |||
| 26 | Кронштейн | 2522-3507025 | 1 | 1 | 26 | |||
| 27 | Втулка | 2522-3507019 | 6 | 6 | 27 | |||
| 28 | Папец | 2522-3507037 | 1 | 1 | 28 | |||
| 29 | Втулка . | 2522-3507028 | 2 | 2 | 29 | |||
| 30 | Защелка | 2522-3507034 | 1 | 1 | 30 | |||
| 31 | Муфта | 2522-3507032 | 1 | 1 | 31 | |||
| 32 | Рычаг | 2522-3507030 | 1 | 1 | 32 | |||
| 33 | Шайба | 2522-3507111 | 2 | 2 | 33 | |||
| 34 | Пружина | 55-17-27 | 1 | 1 | 34 | |||
| 35 | Тяга | 2522-3507036 | 1 | 1 | 35 | |||
| 36 | Рукоятка | А13.19.001-А | 1 | 1 | 36 | |||
| 37 | Кнопка | 2522-3507080 | 1 | 1 | 37 | |||
| 38 | Кнопка | 2522-3507031 | 1 | 1 | 38 | |||
| 39 | Ось защелки | 2522-3507029 | 1 | 1 | 39 | |||
| 40 | Сектор | 2522-3507017 | 1 | 1 | 40 | |||
| 41 | Болт ГОСТ 7796-70 | М8-6gх45.88.35.019 | 3 | 3 | 41 | |||
| 42 | Ось | 2522-3507018 | 1 | 1 | 42 | |||
| 43 | Кронштейн правый | 2522-3507016 | 1 | 1 | 43 | |||
| 44 | Рычаг | 922М-3507060 | 1 | 1 | 44 | |||
| 45 | Болт | 70-3503019 | 1 | 1 | 45 | |||
| 46 | Шайба | 70-3503018 | 1 | 1 | 46 | |||
| 47 | Тяга | 85-3502196 | 2 | 2 | 47 | |||
| 48 | Палец | 50-3502198 | 2 | 2 | 48 |
