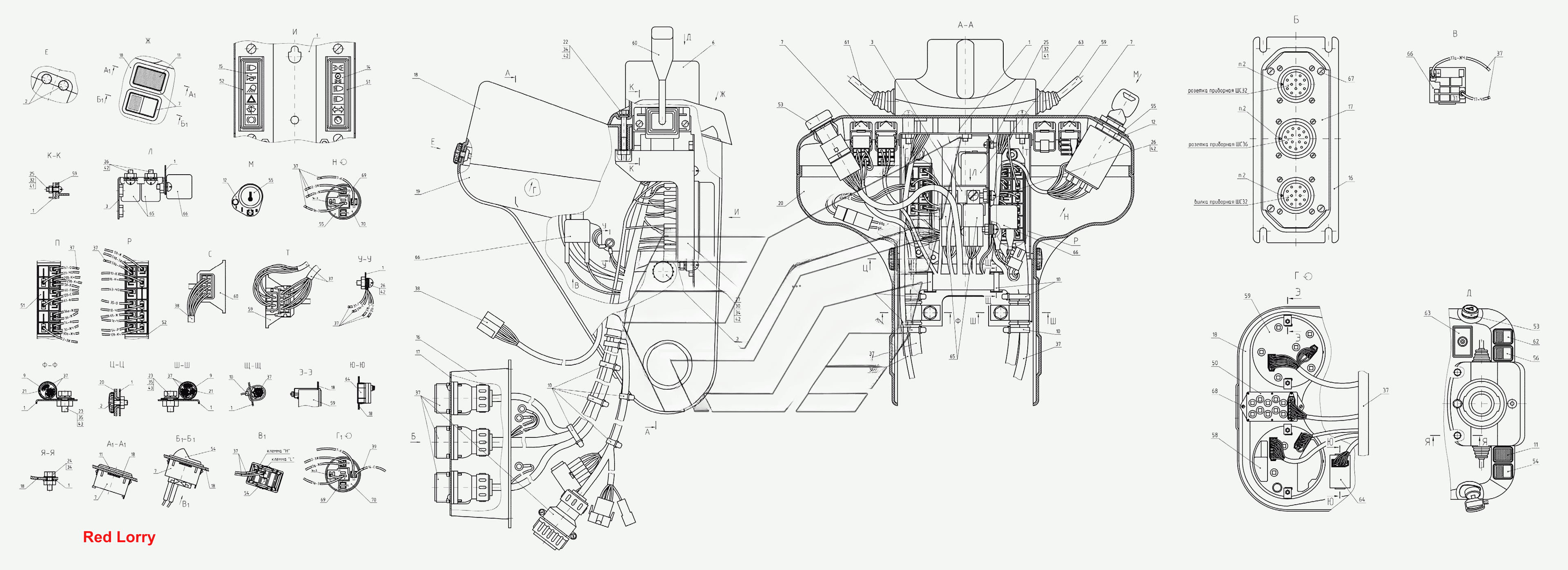

Щиток приборов 925-3805110-01/-03 (для тракторов с двигателем Д-245.5S3AМ)
100%
Название детали
Щиток приборов
Заводской номер
925-3805110-01
Количество на модель
1
№
Название детали
Щиток приборов
Заводской номер
925-3805110-03
Количество на модель
1
№
Название детали
Основание
Заводской номер
822-3805050
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
80-3805065
Количество на модель
4
№
2
Название детали
Кронштейн
Заводской номер
822-3805075
Количество на модель
1
№
3
Название детали
чехол
Заводской номер
822-3709124-Б
Количество на модель
1
№
6
Название детали
Рамка выключателей
Заводской номер
5336-3710015
Количество на модель
4
№
7
Название детали
Хомутик
Заводской номер
922-3723044
Количество на модель
2
№
9
Название детали
Манжета
Заводской номер
80-3723045
Количество на модель
11
№
10
Название детали
Заглушка
Заводской номер
80-3801327
Количество на модель
1
№
11
Название детали
Табличка
Заводской номер
822-3805013-01
Количество на модель
1
№
12
Название детали
Таблица
Заводской номер
822-3805026-Б
Количество на модель
1
№
14
Название детали
Таблица
Заводской номер
822-3805027-Б
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
822-3805072
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
822-3805073-Б
Количество на модель
1
№
17
Название детали
Панель
Заводской номер
923-3805121
Количество на модель
1
№
18
Название детали
Боковина
Заводской номер
822-3805161
Количество на модель
1
№
19
Название детали
Боковина
Заводской номер
822-3805162
Количество на модель
1
№
20
Название детали
Профиль
Заводской номер
ППР-50-01
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М6-6gх60.88.35.019
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8-6gх20.88.35.019
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М6-6gх16.88.35.019
Количество на модель
2
№
24
Название детали
Винт
Заводской номер
В.М5-6gх16.58.019
Количество на модель
5
№
25
Название детали
Винт
Заводской номер
В.М6-6gх16.58.019
Количество на модель
4
№
26
Название детали
Винт
Заводской номер
В.М6-6gх20.58.019
Количество на модель
4
№
27
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
4
№
30
Название детали
Гайка ГОСТ 5915-70
Заводской номер
М5-6Н.6.019
Количество на модель
5
№
32
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
6
№
34
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
2
№
35
Название детали
Жгут
Заводской номер
925.4-3724390
Количество на модель
1
№
37
Название детали
Жгут
Заводской номер
925-3724390
Количество на модель
1
№
37
Название детали
Жгут
Заводской номер
822-3724010-Б
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
5Т
Количество на модель
5
№
41
Название детали
Шайба
Заводской номер
6Т
Количество на модель
9
№
42
Название детали
Шайба
Заводской номер
8Т
Количество на модель
2
№
43
Название детали
Блок индикаторов
Заводской номер
БИ8112.3803-1
Количество на модель
1
№
50
Название детали
Блок контрольных ламп
Заводской номер
АР10.3803
Количество на модель
1
№
50
Название детали
Блок предохранителей
Заводской номер
БП-1-01
Количество на модель
1
№
51
Название детали
Блок предохранителей
Заводской номер
БП-2-01
Количество на модель
1
№
52
Название детали
Выключатель аварийный
Заводской номер
245.3710
Количество на модель
1
№
53
Название детали
Выключатель аварийной сигнализации
Заводской номер
249.3710-05
Количество на модель
1
№
53
Название детали
Переключатель
Заводской номер
П150М-14.48
Количество на модель
1
№
54
Название детали
Переключатель
Заводской номер
ПК150-14.48
Количество на модель
1
№
54
Название детали
Выключатель стартера
Заводской номер
14.0313.0000
Количество на модель
1
№
55
Название детали
Переключатель
Заводской номер
П150М-25.52
Количество на модель
1
№
56
Название детали
Выключатель фар рабочих
Заводской номер
ПК150-25.52
Количество на модель
1
№
56
Название детали
Индикатор комбинированный
Заводской номер
КД8105-1
Количество на модель
1
№
58
Название детали
Индикатор комбинированный
Заводской номер
АР80.3813-01
Количество на модель
1
№
58
Название детали
Индикатор комбинированный. Блок
Заводской номер
КД8105
Количество на модель
1
№
58
Название детали
Индикатор комбинированный
Заводской номер
АР80.3813
Количество на модель
1
№
58
Название детали
Пульт управления
Заводской номер
АР80.3709
Количество на модель
1
№
59
Название детали
Пульт управления
Заводской номер
КД8105-П
Количество на модель
1
№
59
Название детали
Комбинация приборов КП-5 CAN
Заводской номер
КД8110-1
Количество на модель
1
№
59
Название детали
Комбинация приборов КП-5 CAN
Заводской номер
АР71.3801-02
Количество на модель
1
№
59
Название детали
Переключатель подрулевой
Заводской номер
ПКП-1А
Количество на модель
1
№
60
Название детали
Переключатель стеклоочистителя
Заводской номер
ПКП-3А
Количество на модель
1
№
61
Название детали
Переключатель
Заводской номер
П147М-04.29
Количество на модель
1
№
62
Название детали
Переключатель
Заводской номер
ПК147-04.29
Количество на модель
1
№
62
Название детали
Прерыватель указателей поворота
Заводской номер
РП-1
Количество на модель
1
№
63
Название детали
Прерыватель указателей поворота
Заводской номер
8586.6/0031
Количество на модель
1
№
63
Название детали
Прерыватель указателей поворота
Заводской номер
ЭРП-1
Количество на модель
1
№
63
Название детали
Реле
Заводской номер
752.3777.000-10
Количество на модель
2
№
65
Название детали
Сигнализатор шумовой
Заводской номер
733.3747
Количество на модель
1
№
66
Название детали
Шуруп
Заводской номер
4х10.019
Количество на модель
4
№
67
Название детали
Шуруп
Заводской номер
4х16.019
Количество на модель
2
№
68
Название детали
Колодка
Заводской номер
ХЕ0801737
Количество на модель
1
№
69
Название детали
Колодка
Заводской номер
ХЕ0801738
Количество на модель
1
№
70
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Щиток приборов | 925-3805110-01 | 1 | 1 | |||||
| Щиток приборов | 925-3805110-03 | 1 | 1 | |||||
| 1 | Основание | 822-3805050 | 1 | 1 | 1 | |||
| 2 | Винт | 80-3805065 | 4 | 4 | 2 | |||
| 3 | Кронштейн | 822-3805075 | 1 | 1 | 3 | |||
| 6 | чехол | 822-3709124-Б | 1 | 1 | 6 | |||
| 7 | Рамка выключателей | 5336-3710015 | 4 | 4 | 7 | |||
| 9 | Хомутик | 922-3723044 | 2 | 2 | 9 | |||
| 10 | Манжета | 80-3723045 | 11 | 11 | 10 | |||
| 11 | Заглушка | 80-3801327 | 1 | 1 | 11 | |||
| 12 | Табличка | 822-3805013-01 | 1 | 1 | 12 | |||
| 14 | Таблица | 822-3805026-Б | 1 | 1 | 14 | |||
| 15 | Таблица | 822-3805027-Б | 1 | 1 | 15 | |||
| 16 | Кронштейн | 822-3805072 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 822-3805073-Б | 1 | 1 | 17 | |||
| 18 | Панель | 923-3805121 | 1 | 1 | 18 | |||
| 19 | Боковина | 822-3805161 | 1 | 1 | 19 | |||
| 20 | Боковина | 822-3805162 | 1 | 1 | 20 | |||
| 21 | Профиль | ППР-50-01 | 2 | 2 | 21 | |||
| 22 | Болт | М6-6gх60.88.35.019 | 1 | 1 | 22 | |||
| 23 | Болт | М8-6gх20.88.35.019 | 2 | 2 | 23 | |||
| 24 | Болт | М6-6gх16.88.35.019 | 2 | 2 | 24 | |||
| 25 | Винт | В.М5-6gх16.58.019 | 5 | 5 | 25 | |||
| 26 | Винт | В.М6-6gх16.58.019 | 4 | 4 | 26 | |||
| 27 | Винт | В.М6-6gх20.58.019 | 4 | 4 | 27 | |||
| 30 | Гайка | М6-6Н.6.019 | 4 | 4 | 30 | |||
| 32 | Гайка ГОСТ 5915-70 | М5-6Н.6.019 | 5 | 5 | 32 | |||
| 34 | Шайба | С6.01.019 | 6 | 6 | 34 | |||
| 35 | Шайба | С8.01.019 | 2 | 2 | 35 | |||
| 37 | Жгут | 925.4-3724390 | 1 | 1 | 37 | |||
| 37 | Жгут | 925-3724390 | 1 | 1 | 37 | |||
| 38 | Жгут | 822-3724010-Б | 1 | 1 | 38 | |||
| 41 | Шайба | 5Т | 5 | 5 | 41 | |||
| 42 | Шайба | 6Т | 9 | 9 | 42 | |||
| 43 | Шайба | 8Т | 2 | 2 | 43 | |||
| 50 | Блок индикаторов | БИ8112.3803-1 | 1 | 1 | 50 | |||
| 50 | Блок контрольных ламп | АР10.3803 | 1 | 1 | 50 | |||
| 51 | Блок предохранителей | БП-1-01 | 1 | 1 | 51 | |||
| 52 | Блок предохранителей | БП-2-01 | 1 | 1 | 52 | |||
| 53 | Выключатель аварийный | 245.3710 | 1 | 1 | 53 | |||
| 53 | Выключатель аварийной сигнализации | 249.3710-05 | 1 | 1 | 53 | |||
| 54 | Переключатель | П150М-14.48 | 1 | 1 | 54 | |||
| 54 | Переключатель | ПК150-14.48 | 1 | 1 | 54 | |||
| 55 | Выключатель стартера | 14.0313.0000 | 1 | 1 | 55 | |||
| 56 | Переключатель | П150М-25.52 | 1 | 1 | 56 | |||
| 56 | Выключатель фар рабочих | ПК150-25.52 | 1 | 1 | 56 | |||
| 58 | Индикатор комбинированный | КД8105-1 | 1 | 1 | 58 | |||
| 58 | Индикатор комбинированный | АР80.3813-01 | 1 | 1 | 58 | |||
| 58 | Индикатор комбинированный. Блок | КД8105 | 1 | 1 | 58 | |||
| 58 | Индикатор комбинированный | АР80.3813 | 1 | 1 | 58 | |||
| 59 | Пульт управления | АР80.3709 | 1 | 1 | 59 | |||
| 59 | Пульт управления | КД8105-П | 1 | 1 | 59 | |||
| 59 | Комбинация приборов КП-5 CAN | КД8110-1 | 1 | 1 | 59 | |||
| 59 | Комбинация приборов КП-5 CAN | АР71.3801-02 | 1 | 1 | 59 | |||
| 60 | Переключатель подрулевой | ПКП-1А | 1 | 1 | 60 | |||
| 61 | Переключатель стеклоочистителя | ПКП-3А | 1 | 1 | 61 | |||
| 62 | Переключатель | П147М-04.29 | 1 | 1 | 62 | |||
| 62 | Переключатель | ПК147-04.29 | 1 | 1 | 62 | |||
| 63 | Прерыватель указателей поворота | РП-1 | 1 | 1 | 63 | |||
| 63 | Прерыватель указателей поворота | 8586.6/0031 | 1 | 1 | 63 | |||
| 63 | Прерыватель указателей поворота | ЭРП-1 | 1 | 1 | 63 | |||
| 65 | Реле | 752.3777.000-10 | 2 | 2 | 65 | |||
| 66 | Сигнализатор шумовой | 733.3747 | 1 | 1 | 66 | |||
| 67 | Шуруп | 4х10.019 | 4 | 4 | 67 | |||
| 68 | Шуруп | 4х16.019 | 2 | 2 | 68 | |||
| 69 | Колодка | ХЕ0801737 | 1 | 1 | 69 | |||
| 70 | Колодка | ХЕ0801738 | 1 | 1 | 70 |
