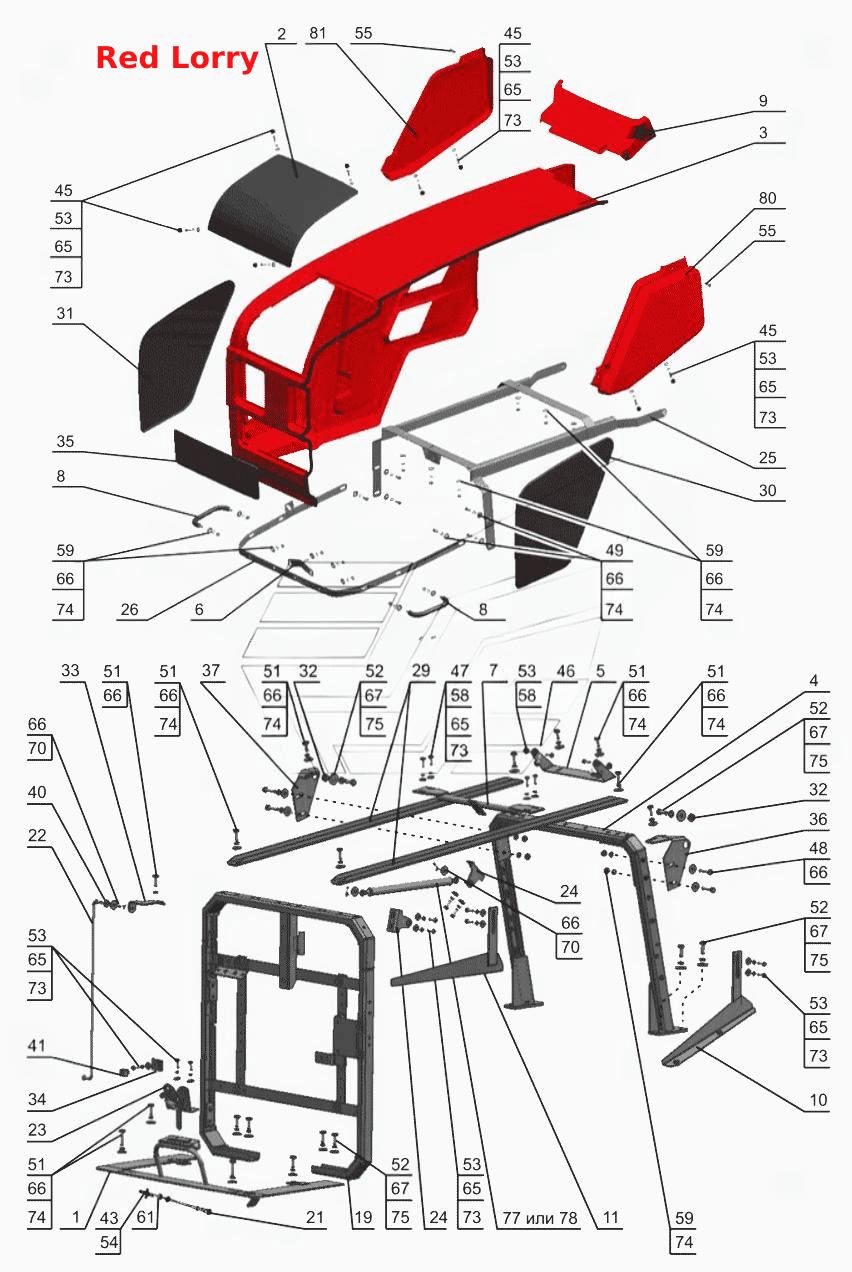

Облицовка
100%
Название детали
Облицовка
Заводской номер
922.4-8400005-01
Количество на модель
№
Название детали
Рама
Заводской номер
921.3-8400040
Количество на модель
1
№
1
Название детали
Решетка
Заводской номер
921.4-8401090
Количество на модель
1
№
2
Название детали
Капот
Заводской номер
8400.008
Количество на модель
1
№
3
Название детали
Дуга
Заводской номер
921.3-8402050
Количество на модель
1
№
4
Название детали
Опора
Заводской номер
921.3-8402080
Количество на модель
1
№
5
Название детали
Фиксатор
Заводской номер
921.3-8402095-А
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
921.3-8402150
Количество на модель
1
№
7
Название детали
Поручень
Заводской номер
921.3-8402250-А
Количество на модель
2
№
8
Название детали
Люк
Заводской номер
8400.011
Количество на модель
1
№
9
Название детали
Опора
Заводской номер
921.3-8402460
Количество на модель
1
№
10
Название детали
Опора
Заводской номер
921.3-8402460-01
Количество на модель
1
№
11
Название детали
Рамка
Заводской номер
950.3-8402025-А
Количество на модель
1
№
19
Название детали
Трос управления
Заводской номер
822-8400080
Количество на модель
1
№
21
Название детали
Тяга
Заводской номер
90-8400070
Количество на модель
1
№
22
Название детали
Замок
Заводской номер
80-8402410
Количество на модель
1
№
23
Название детали
Кронштейн
Заводской номер
80-6708225-01
Количество на модель
2
№
24
Название детали
Каркас
Заводской номер
921.3-8400020
Количество на модель
1
№
25
Название детали
Кронштейн
Заводской номер
921.3-8400030
Количество на модель
1
№
26
Название детали
Стяжка
Заводской номер
921.3-8400013-Б
Количество на модель
2
№
29
Название детали
Решетка
Заводской номер
921.3-8400017
Количество на модель
1
№
30
Название детали
Решетка
Заводской номер
921.3-8400017-01
Количество на модель
1
№
31
Название детали
Втулка
Заводской номер
921.3-8400077
Количество на модель
2
№
32
Название детали
Кронштейн
Заводской номер
921.3-8400101
Количество на модель
1
№
33
Название детали
Кронштейн
Заводской номер
921.3-8400102
Количество на модель
1
№
34
Название детали
Решетка
Заводской номер
921.3-8401088
Количество на модель
1
№
35
Название детали
Кронштейн
Заводской номер
921.3-8402071
Количество на модель
1
№
36
Название детали
Кронштейн
Заводской номер
921.3-8402071-01
Количество на модель
1
№
37
Название детали
Кольцо
Заводской номер
549А-1305044
Количество на модель
1
№
40
Название детали
Зажим
Заводской номер
90-8400021
Количество на модель
1
№
41
Название детали
Муфта
Заводской номер
70-4803023
Количество на модель
1
№
43
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
8
№
45
Название детали
Пружина
Заводской номер
Ш134-015
Количество на модель
2
№
46
Название детали
Болт
Заводской номер
М6-6gх40.88.35.019
Количество на модель
4
№
47
Название детали
Болт ГОСТ 7796-70
Заводской номер
М8-6gх45.88.35.019
Количество на модель
8
№
48
Название детали
Болт
Заводской номер
М8-6gх20.88.35.019
Количество на модель
6
№
49
Название детали
Болт
Заводской номер
М8-6gх25.88.35.019
Количество на модель
9
№
51
Название детали
Болт
Заводской номер
М10-6gх25.88.35.019
Количество на модель
10
№
52
Название детали
Болт
Заводской номер
М6-6gх20.88.35.019
Количество на модель
23
№
53
Название детали
Винт
Заводской номер
В.М5-6gх20.58.019
Количество на модель
2
№
54
Название детали
Винт
Заводской номер
В.М8-6gх25.58.019
Количество на модель
2
№
55
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
6
№
58
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
18
№
59
Название детали
Орех
Заводской номер
М12х1,25-6Н.6.019
Количество на модель
1
№
61
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
27
№
65
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
40
№
66
Название детали
Шайба
Заводской номер
С10.01.019
Количество на модель
10
№
67
Название детали
Шплинт
Заводской номер
3,2х20.019
Количество на модель
3
№
70
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
27
№
73
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
36
№
74
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
10
№
75
Название детали
Пружина газовая
Заводской номер
11.5.6308010
Количество на модель
1
№
77
Название детали
Пружина газовая
Заводской номер
01625033А
Количество на модель
1
№
78
Название детали
Боковина
Заводской номер
921.3-8402310
Количество на модель
1
№
80
Название детали
Боковина
Заводской номер
921.3-8402310-Б
Количество на модель
1
№
80
Название детали
Боковина
Заводской номер
921.3-8402310-01
Количество на модель
1
№
81
Название детали
Боковина
Заводской номер
921.3-8402310-01-Б
Количество на модель
1
№
81
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Облицовка | 922.4-8400005-01 | |||||||
| 1 | Рама | 921.3-8400040 | 1 | 1 | 1 | |||
| 2 | Решетка | 921.4-8401090 | 1 | 1 | 2 | |||
| 3 | Капот | 8400.008 | 1 | 1 | 3 | |||
| 4 | Дуга | 921.3-8402050 | 1 | 1 | 4 | |||
| 5 | Опора | 921.3-8402080 | 1 | 1 | 5 | |||
| 6 | Фиксатор | 921.3-8402095-А | 1 | 1 | 6 | |||
| 7 | Кронштейн | 921.3-8402150 | 1 | 1 | 7 | |||
| 8 | Поручень | 921.3-8402250-А | 2 | 2 | 8 | |||
| 9 | Люк | 8400.011 | 1 | 1 | 9 | |||
| 10 | Опора | 921.3-8402460 | 1 | 1 | 10 | |||
| 11 | Опора | 921.3-8402460-01 | 1 | 1 | 11 | |||
| 19 | Рамка | 950.3-8402025-А | 1 | 1 | 19 | |||
| 21 | Трос управления | 822-8400080 | 1 | 1 | 21 | |||
| 22 | Тяга | 90-8400070 | 1 | 1 | 22 | |||
| 23 | Замок | 80-8402410 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 80-6708225-01 | 2 | 2 | 24 | |||
| 25 | Каркас | 921.3-8400020 | 1 | 1 | 25 | |||
| 26 | Кронштейн | 921.3-8400030 | 1 | 1 | 26 | |||
| 29 | Стяжка | 921.3-8400013-Б | 2 | 2 | 29 | |||
| 30 | Решетка | 921.3-8400017 | 1 | 1 | 30 | |||
| 31 | Решетка | 921.3-8400017-01 | 1 | 1 | 31 | |||
| 32 | Втулка | 921.3-8400077 | 2 | 2 | 32 | |||
| 33 | Кронштейн | 921.3-8400101 | 1 | 1 | 33 | |||
| 34 | Кронштейн | 921.3-8400102 | 1 | 1 | 34 | |||
| 35 | Решетка | 921.3-8401088 | 1 | 1 | 35 | |||
| 36 | Кронштейн | 921.3-8402071 | 1 | 1 | 36 | |||
| 37 | Кронштейн | 921.3-8402071-01 | 1 | 1 | 37 | |||
| 40 | Кольцо | 549А-1305044 | 1 | 1 | 40 | |||
| 41 | Зажим | 90-8400021 | 1 | 1 | 41 | |||
| 43 | Муфта | 70-4803023 | 1 | 1 | 43 | |||
| 45 | Колпачок | А30.04.017 | 8 | 8 | 45 | |||
| 46 | Пружина | Ш134-015 | 2 | 2 | 46 | |||
| 47 | Болт | М6-6gх40.88.35.019 | 4 | 4 | 47 | |||
| 48 | Болт ГОСТ 7796-70 | М8-6gх45.88.35.019 | 8 | 8 | 48 | |||
| 49 | Болт | М8-6gх20.88.35.019 | 6 | 6 | 49 | |||
| 51 | Болт | М8-6gх25.88.35.019 | 9 | 9 | 51 | |||
| 52 | Болт | М10-6gх25.88.35.019 | 10 | 10 | 52 | |||
| 53 | Болт | М6-6gх20.88.35.019 | 23 | 23 | 53 | |||
| 54 | Винт | В.М5-6gх20.58.019 | 2 | 2 | 54 | |||
| 55 | Винт | В.М8-6gх25.58.019 | 2 | 2 | 55 | |||
| 58 | Гайка | М6-6Н.6.019 | 6 | 6 | 58 | |||
| 59 | Гайка | М8-6Н.6.019 | 18 | 18 | 59 | |||
| 61 | Орех | М12х1,25-6Н.6.019 | 1 | 1 | 61 | |||
| 65 | Шайба | С6.01.019 | 27 | 27 | 65 | |||
| 66 | Шайба | С8.01.019 | 40 | 40 | 66 | |||
| 67 | Шайба | С10.01.019 | 10 | 10 | 67 | |||
| 70 | Шплинт | 3,2х20.019 | 3 | 3 | 70 | |||
| 73 | Шайба | Шайба6Т | 27 | 27 | 73 | |||
| 74 | Шайба 8Т | Шайба8Т | 36 | 36 | 74 | |||
| 75 | Шайба ОСТ 37.001.115-75 | 10ОТ | 10 | 10 | 75 | |||
| 77 | Пружина газовая | 11.5.6308010 | 1 | 1 | 77 | |||
| 78 | Пружина газовая | 01625033А | 1 | 1 | 78 | |||
| 80 | Боковина | 921.3-8402310 | 1 | 1 | 80 | |||
| 80 | Боковина | 921.3-8402310-Б | 1 | 1 | 80 | |||
| 81 | Боковина | 921.3-8402310-01 | 1 | 1 | 81 | |||
| 81 | Боковина | 921.3-8402310-01-Б | 1 | 1 | 81 |
