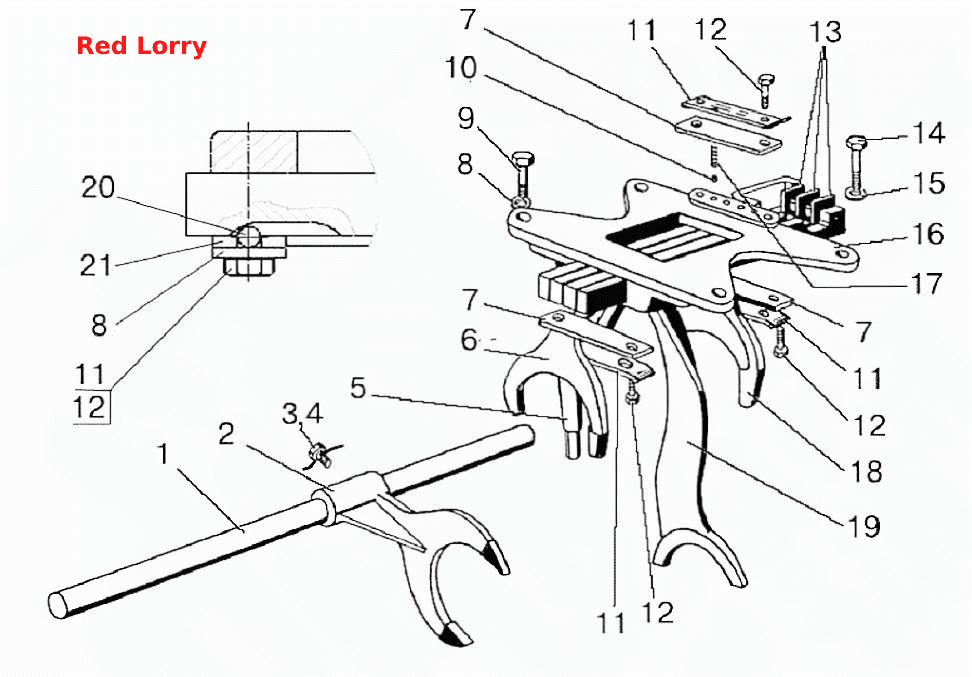

Механизм управления механической КП. Корпус вилок.
100%
Название детали
Корпус вилок
Заводской номер
50-1702080-А
Количество на модель
1
№
Название детали
Корпус вилок
Заводской номер
50-1702080-А-03
Количество на модель
1
№
Название детали
Валик
Заводской номер
50-1702063
Количество на модель
1
№
1
Название детали
Вилка переключения редуктора
Заводской номер
50-1702028
Количество на модель
1
№
2
Название детали
Винт установочный
Заводской номер
36-1702110
Количество на модель
1
№
3
Название детали
Проволока
Заводской номер
1,6-О-С
Количество на модель
1
№
4
Название детали
Поводок
Заводской номер
50-1702095-А1
Количество на модель
1
№
5
Название детали
Вилка переключения IV и V передач
Заводской номер
50-1702116
Количество на модель
1
№
6
Название детали
Планка вилок переключения
Заводской номер
50-1702081
Количество на модель
3
№
7
Название детали
Шайба
Заводской номер
Шайба10.ОТ
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
М10-6gх35.88.35.019
Количество на модель
2
№
9
Название детали
Шарик 10,0-60
Заводской номер
Шарик10,0-60
Количество на модель
4
№
10
Название детали
Пластина стопорная
Заводской номер
50-1702107-А
Количество на модель
3
№
11
Название детали
Болт
Заводской номер
М10-6дх25.88.35.019
Количество на модель
6
№
12
Название детали
Планка замковая
Заводской номер
50-1702083
Количество на модель
3
№
13
Название детали
Болт призонный М12х42
Заводской номер
50-1702092
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
Шайба12.ОТ
Количество на модель
2
№
15
Название детали
Корпус вилок
Заводской номер
50-1702085
Количество на модель
1
№
16
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
4
№
17
Название детали
Вилка переключения III передачи
Заводской номер
50-1702096
Количество на модель
1
№
18
Название детали
Вилка 1-й передачи и заднего хода
Заводской номер
74-1702086
Количество на модель
1
№
19
Название детали
Шарик 7,938-100
Заводской номер
Шарик7,938-100
Количество на модель
1
№
20
Название детали
Планка вилок
Заводской номер
50-1702081-Б
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус вилок | 50-1702080-А | 1 | 1 | |||||
| Корпус вилок | 50-1702080-А-03 | 1 | 1 | |||||
| 1 | Валик | 50-1702063 | 1 | 1 | 1 | |||
| 2 | Вилка переключения редуктора | 50-1702028 | 1 | 1 | 2 | |||
| 3 | Винт установочный | 36-1702110 | 1 | 1 | 3 | |||
| 4 | Проволока | 1,6-О-С | 1 | 1 | 4 | |||
| 5 | Поводок | 50-1702095-А1 | 1 | 1 | 5 | |||
| 6 | Вилка переключения IV и V передач | 50-1702116 | 1 | 1 | 6 | |||
| 7 | Планка вилок переключения | 50-1702081 | 3 | 3 | 7 | |||
| 8 | Шайба | Шайба10.ОТ | 2 | 2 | 8 | |||
| 9 | Болт | М10-6gх35.88.35.019 | 2 | 2 | 9 | |||
| 10 | Шарик 10,0-60 | Шарик10,0-60 | 4 | 4 | 10 | |||
| 11 | Пластина стопорная | 50-1702107-А | 3 | 3 | 11 | |||
| 12 | Болт | М10-6дх25.88.35.019 | 6 | 6 | 12 | |||
| 13 | Планка замковая | 50-1702083 | 3 | 3 | 13 | |||
| 14 | Болт призонный М12х42 | 50-1702092 | 2 | 2 | 14 | |||
| 15 | Шайба | Шайба12.ОТ | 2 | 2 | 15 | |||
| 16 | Корпус вилок | 50-1702085 | 1 | 1 | 16 | |||
| 17 | Пружина фиксатора | 50-1702148-А | 4 | 4 | 17 | |||
| 18 | Вилка переключения III передачи | 50-1702096 | 1 | 1 | 18 | |||
| 19 | Вилка 1-й передачи и заднего хода | 74-1702086 | 1 | 1 | 19 | |||
| 20 | Шарик 7,938-100 | Шарик7,938-100 | 1 | 1 | 20 | |||
| 21 | Планка вилок | 50-1702081-Б | 1 | 1 | 21 |
