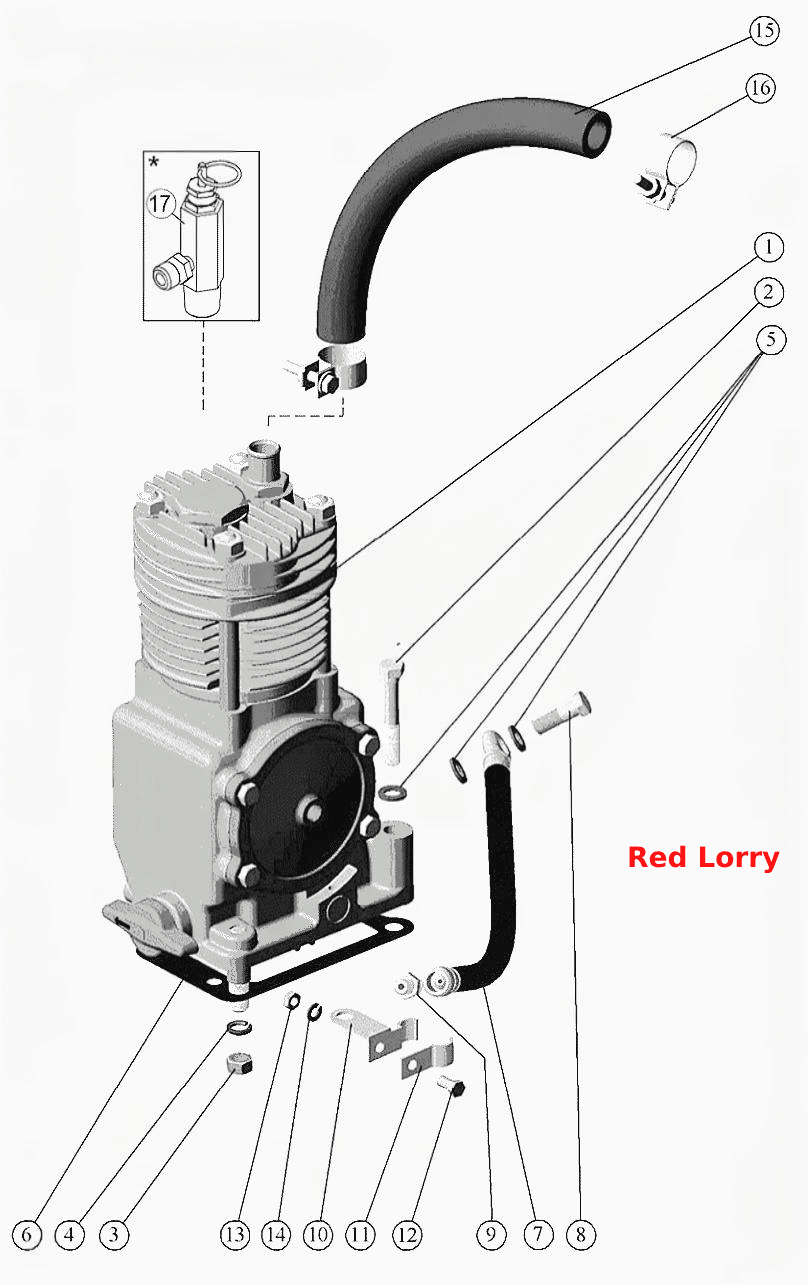

Компрессор
100%
Название детали
УСТАНОВКА ПНЕВМОКОМПРЕССОРА
Заводской номер
240-3509030-A
Количество на модель
1
№
Название детали
Компрессор
Заводской номер
А29.05.000-БЗА
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М10-6gх45.88.35.019
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
3
№
3
Название детали
Шайба
Заводской номер
10.65Г.06
Количество на модель
3
№
4
Название детали
Прокладка
Заводской номер
36-1104788
Количество на модель
3
№
5
Название детали
Прокладка
Заводской номер
240-3509037-А
Количество на модель
1
№
6
Название детали
Маслопровод
Заводской номер
240-3509150
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
240-3509232
Количество на модель
1
№
9
Название детали
Хомут
Заводской номер
240-3509158
Количество на модель
1
№
10
Название детали
Скоба
Заводской номер
240-3509159
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М6-6gх16.88.35.019
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
6.65Г.06
Количество на модель
1
№
14
Название детали
Рукав-деталь
Заводской номер
РД18-29-300-1,3
Количество на модель
1
№
15
Название детали
Хомут стяжной
Заводской номер
ХС-26.019
Количество на модель
2
№
16
Название детали
Клапан
Заводской номер
80-3509010
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| УСТАНОВКА ПНЕВМОКОМПРЕССОРА | 240-3509030-A | 1 | 1 | |||||
| 1 | Компрессор | А29.05.000-БЗА | 1 | 1 | 1 | |||
| 2 | Болт | М10-6gх45.88.35.019 | 1 | 1 | 2 | |||
| 3 | Гайка | М10-6Н.6.019 | 3 | 3 | 3 | |||
| 4 | Шайба | 10.65Г.06 | 3 | 3 | 4 | |||
| 5 | Прокладка | 36-1104788 | 3 | 3 | 5 | |||
| 6 | Прокладка | 240-3509037-А | 1 | 1 | 6 | |||
| 7 | Маслопровод | 240-3509150 | 1 | 1 | 7 | |||
| 8 | Болт | 36-1104787 | 1 | 1 | 8 | |||
| 9 | Штуцер | 240-3509232 | 1 | 1 | 9 | |||
| 10 | Хомут | 240-3509158 | 1 | 1 | 10 | |||
| 11 | Скоба | 240-3509159 | 1 | 1 | 11 | |||
| 12 | Болт | М6-6gх16.88.35.019 | 1 | 1 | 12 | |||
| 13 | Гайка | М6-6Н.6.019 | 1 | 1 | 13 | |||
| 14 | Шайба | 6.65Г.06 | 1 | 1 | 14 | |||
| 15 | Рукав-деталь | РД18-29-300-1,3 | 1 | 1 | 15 | |||
| 16 | Хомут стяжной | ХС-26.019 | 2 | 2 | 16 | |||
| 17 | Клапан | 80-3509010 | 1 | 1 | 17 |
