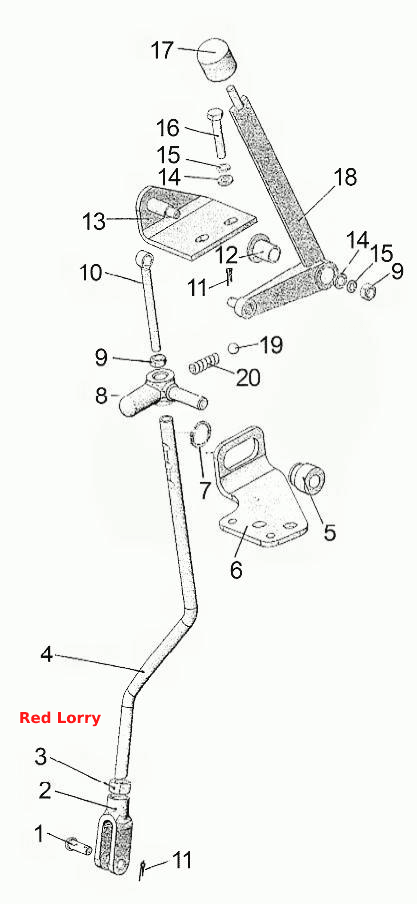

Управление раздаточной коробкой (для однорычажной КП)
100%
Название детали
Управление раздаточной коробкой
Заводской номер
952-1802010
Количество на модель
№
Название детали
Палец
Заводской номер
Палец8х30
Количество на модель
1
№
1
Название детали
Вилка
Заводской номер
952-1802012
Количество на модель
1
№
2
Название детали
Орех
Заводской номер
М12х1,25-6Н.6.019
Количество на модель
1
№
3
Название детали
Тяга
Заводской номер
952-1802025
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
952-1802026
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
952-1802032
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
952-1802030
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
952-1802031-А
Количество на модель
1
№
6
Название детали
Кольцо
Заводской номер
С20
Количество на модель
1
№
7
Название детали
Направляющая
Заводской номер
952-1802027
Количество на модель
1
№
8
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
2
№
9
Название детали
Тяга
Заводской номер
952-1802011
Количество на модель
1
№
10
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
50-4607082-А
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
952-1802020
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
3
№
14
Название детали
Шайба
Заводской номер
8Т
Количество на модель
3
№
15
Название детали
Болт
Заводской номер
М8-6gх30.88.35.019
Количество на модель
2
№
16
Название детали
Рукоятка
Заводской номер
А13.11.000
Количество на модель
1
№
17
Название детали
Рычаг
Заводской номер
952-1802015
Количество на модель
1
№
18
Название детали
Шарик ГОСТ 3722-81
Заводской номер
10,0-60
Количество на модель
1
№
19
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
20
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление раздаточной коробкой | 952-1802010 | |||||||
| 1 | Палец | Палец8х30 | 1 | 1 | 1 | |||
| 2 | Вилка | 952-1802012 | 1 | 1 | 2 | |||
| 3 | Орех | М12х1,25-6Н.6.019 | 1 | 1 | 3 | |||
| 4 | Тяга | 952-1802025 | 1 | 1 | 4 | |||
| 4 | Тяга | 952-1802026 | 1 | 1 | 4 | |||
| 5 | Втулка | 952-1802032 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 952-1802030 | 1 | 1 | 6 | |||
| 6 | Кронштейн | 952-1802031-А | 1 | 1 | 6 | |||
| 7 | Кольцо | С20 | 1 | 1 | 7 | |||
| 8 | Направляющая | 952-1802027 | 1 | 1 | 8 | |||
| 9 | Гайка | М8-6Н.6.019 | 2 | 2 | 9 | |||
| 10 | Тяга | 952-1802011 | 1 | 1 | 10 | |||
| 11 | Шплинт | 3,2х18.019 | 2 | 2 | 11 | |||
| 12 | Втулка | 50-4607082-А | 1 | 1 | 12 | |||
| 13 | Кронштейн | 952-1802020 | 1 | 1 | 13 | |||
| 14 | Шайба | С8.01.019 | 3 | 3 | 14 | |||
| 15 | Шайба | 8Т | 3 | 3 | 15 | |||
| 16 | Болт | М8-6gх30.88.35.019 | 2 | 2 | 16 | |||
| 17 | Рукоятка | А13.11.000 | 1 | 1 | 17 | |||
| 18 | Рычаг | 952-1802015 | 1 | 1 | 18 | |||
| 19 | Шарик ГОСТ 3722-81 | 10,0-60 | 1 | 1 | 19 | |||
| 20 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 20 |
