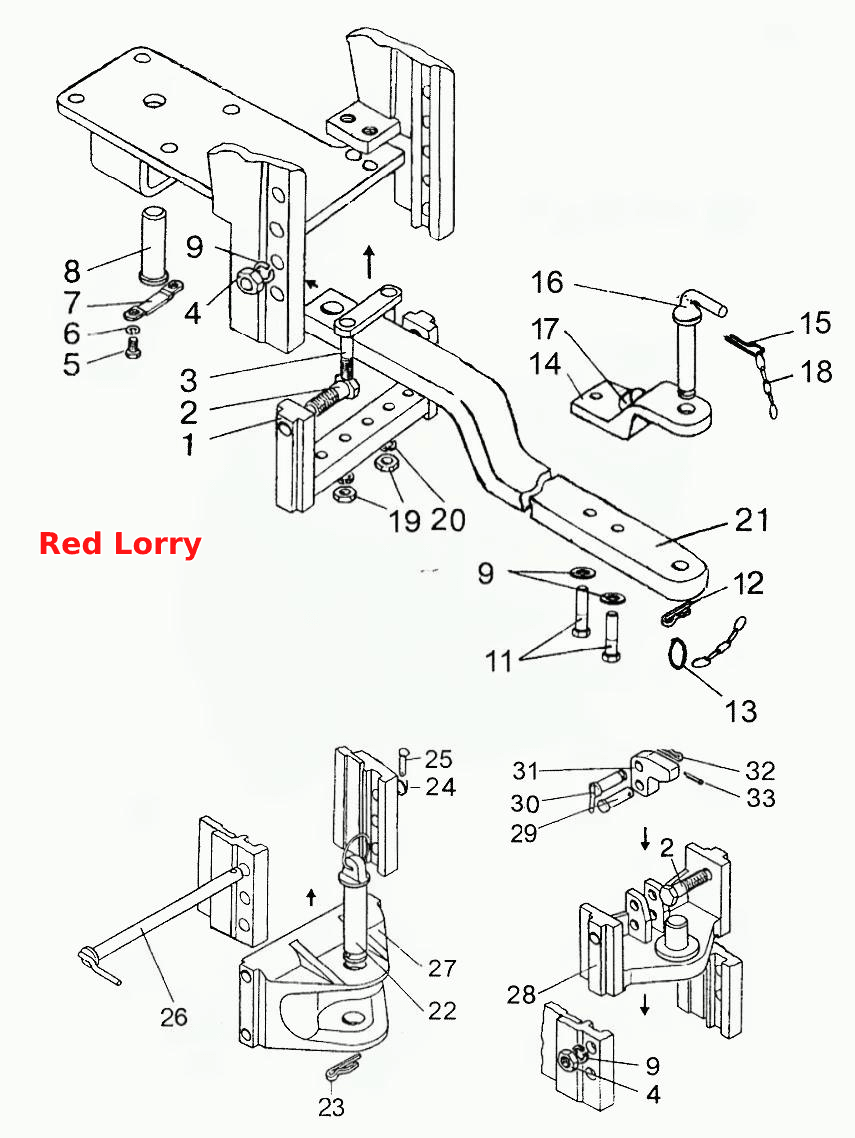

Тягово-сцепное устройство (варианты комплектации)
100%
Название детали
Поперечина
Заводской номер
1322-2707130-Б
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
1322-2707133
Количество на модель
4
№
2
Название детали
Скоба
Заводской номер
1322-2707120-Б
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
М20-6Н.6.019
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
М10-6gх20.88.35.019
Количество на модель
2
№
5
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
2
№
6
Название детали
Пластина
Заводской номер
1522-2707126
Количество на модель
1
№
7
Название детали
Ось
Заводской номер
1522-2707127
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
20ОТ
Количество на модель
6
№
9
Название детали
Болт
Заводской номер
1523-2707149-Б
Количество на модель
2
№
11
Название детали
Шплинт
Заводской номер
А61.07.001-А
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
Н50-4202146
Количество на модель
1
№
13
Название детали
Накладка
Заводской номер
1523-2707143
Количество на модель
1
№
14
Название детали
Шплинт ГОСТ 397-79
Заводской номер
3,2х25.019
Количество на модель
1
№
15
Название детали
Шкворень
Заводской номер
1522-2707079-А
Количество на модель
1
№
16
Название детали
Скоба
Заводской номер
1523-2707142
Количество на модель
1
№
17
Название детали
Цепочка
Заводской номер
70-4235035
Количество на модель
2
№
18
Название детали
Гайка
Заводской номер
М16-6Н.6.019
Количество на модель
2
№
19
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
16ОТ
Количество на модель
2
№
20
Название детали
Тяга
Заводской номер
1321-2707144-Б
Количество на модель
1
№
21
Название детали
Тяга
Заводской номер
1321-2707150-Б
Количество на модель
1
№
21
Название детали
Шкворень
Заводской номер
1321-2707140-Б
Количество на модель
1
№
22
Название детали
Шплинт
Заводской номер
1321-2707042
Количество на модель
1
№
23
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
1
№
24
Название детали
Чека
Заводской номер
А61.05.005
Количество на модель
1
№
25
Название детали
Палец
Заводской номер
1321-2707030
Количество на модель
1
№
26
Название детали
Вилка
Заводской номер
1321-2707111-А
Количество на модель
1
№
27
Название детали
Вилка
Заводской номер
1321-2707113-А
Количество на модель
1
№
27
Название детали
Пистон
Заводской номер
1322-2707160
Количество на модель
1
№
28
Название детали
Плита с пистоном
Заводской номер
1322-2707165
Количество на модель
1
№
28
Название детали
Палец
Заводской номер
1322-2707162-01
Количество на модель
1
№
29
Название детали
Палец
Заводской номер
1322-2707180
Количество на модель
1
№
30
Название детали
Упор
Заводской номер
1322-2707161
Количество на модель
1
№
31
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
1
№
32
Название детали
Шплинт
Заводской номер
4х36.019
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поперечина | 1322-2707130-Б | 1 | 1 | 1 | |||
| 2 | Болт | 1322-2707133 | 4 | 4 | 2 | |||
| 3 | Скоба | 1322-2707120-Б | 1 | 1 | 3 | |||
| 4 | Гайка | М20-6Н.6.019 | 4 | 4 | 4 | |||
| 5 | Болт | М10-6gх20.88.35.019 | 2 | 2 | 5 | |||
| 6 | Шайба ОСТ 37.001.115-75 | 10ОТ | 2 | 2 | 6 | |||
| 7 | Пластина | 1522-2707126 | 1 | 1 | 7 | |||
| 8 | Ось | 1522-2707127 | 1 | 1 | 8 | |||
| 9 | Шайба | 20ОТ | 6 | 6 | 9 | |||
| 11 | Болт | 1523-2707149-Б | 2 | 2 | 11 | |||
| 12 | Шплинт | А61.07.001-А | 1 | 1 | 12 | |||
| 13 | Кольцо | Н50-4202146 | 1 | 1 | 13 | |||
| 14 | Накладка | 1523-2707143 | 1 | 1 | 14 | |||
| 15 | Шплинт ГОСТ 397-79 | 3,2х25.019 | 1 | 1 | 15 | |||
| 16 | Шкворень | 1522-2707079-А | 1 | 1 | 16 | |||
| 17 | Скоба | 1523-2707142 | 1 | 1 | 17 | |||
| 18 | Цепочка | 70-4235035 | 2 | 2 | 18 | |||
| 19 | Гайка | М16-6Н.6.019 | 2 | 2 | 19 | |||
| 20 | Шайба ОСТ 37.001.115-75 | 16ОТ | 2 | 2 | 20 | |||
| 21 | Тяга | 1321-2707144-Б | 1 | 1 | 21 | |||
| 21 | Тяга | 1321-2707150-Б | 1 | 1 | 21 | |||
| 22 | Шкворень | 1321-2707140-Б | 1 | 1 | 22 | |||
| 23 | Шплинт | 1321-2707042 | 1 | 1 | 23 | |||
| 24 | Кольцо | А61.05.004 | 1 | 1 | 24 | |||
| 25 | Чека | А61.05.005 | 1 | 1 | 25 | |||
| 26 | Палец | 1321-2707030 | 1 | 1 | 26 | |||
| 27 | Вилка | 1321-2707111-А | 1 | 1 | 27 | |||
| 27 | Вилка | 1321-2707113-А | 1 | 1 | 27 | |||
| 28 | Пистон | 1322-2707160 | 1 | 1 | 28 | |||
| 28 | Плита с пистоном | 1322-2707165 | 1 | 1 | 28 | |||
| 29 | Палец | 1322-2707162-01 | 1 | 1 | 29 | |||
| 30 | Палец | 1322-2707180 | 1 | 1 | 30 | |||
| 31 | Упор | 1322-2707161 | 1 | 1 | 31 | |||
| 32 | Шплинт | А61.07.001 | 1 | 1 | 32 | |||
| 33 | Шплинт | 4х36.019 | 1 | 1 | 33 |
