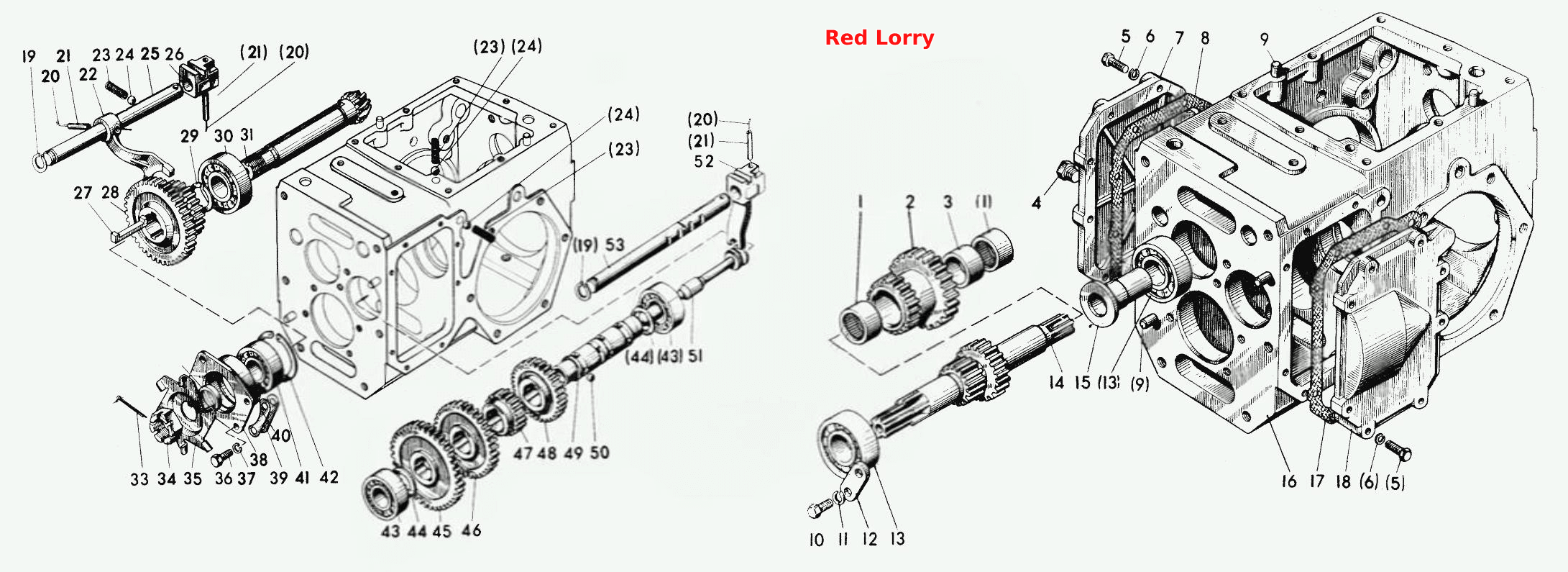

05-1701. Коробка передач
100%
Название детали
Коробка передач
Заводской номер
05-1701010
Количество на модель
1
№
Название детали
Подшипник 942/40
Заводской номер
ГОСТ4060-78
Количество на модель
2
№
1
Название детали
Колесо зубчатое
Заводской номер
05-1701220
Количество на модель
№
2
Название детали
Колесо зубчатое
Заводской номер
05-1701222
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
05-1701224
Количество на модель
1
№
3
Название детали
Пробка КГ 1/8dm
Заводской номер
ПробкаКГ1/8dm
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
БолтМ6-6gх25.88.35.019
Количество на модель
15
№
5
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
15
№
6
Название детали
Крышка
Заводской номер
05-1701011
Количество на модель
1
№
7
Название детали
Прокладка
Заводской номер
05-1701014
Количество на модель
1
№
8
Название детали
Штифт 8h8х16 ГОСТ 3128-70
Заводской номер
Штифт8h8х16
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
БолтМ8-6gх20.88.35.019
Количество на модель
2
№
10
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
2
№
11
Название детали
Пластина
Заводской номер
05-1701374
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
204
Количество на модель
2
№
13
Название детали
Вал первичный
Заводской номер
05-1701032
Количество на модель
1
№
14
Название детали
Втулка
Заводской номер
05-1701223
Количество на модель
1
№
15
Название детали
Корпус
Заводской номер
05-2401011
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
05-1701013
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
05-1701012
Количество на модель
1
№
18
Название детали
Кольцо
Заводской номер
КольцоБ15
Количество на модель
2
№
19
Название детали
Провод, - C
Заводской номер
Проволока1,0-0-С
Количество на модель
3
№
20
Название детали
Штифт
Заводской номер
Штифт4х30.65Г
Количество на модель
3
№
21
Название детали
Вилка
Заводской номер
05-1702022
Количество на модель
1
№
22
Название детали
Пружина
Заводской номер
05-1701375
Количество на модель
3
№
23
Название детали
Шарик 7,938-100
Заводской номер
Шарик7,938-100
Количество на модель
3
№
24
Название детали
Валик
Заводской номер
05-1702123
Количество на модель
1
№
25
Название детали
Поводок
Заводской номер
05-1702024
Количество на модель
1
№
26
Название детали
Шпонка
Заводской номер
05-1701317
Количество на модель
1
№
27
Название детали
Блок-шестерня
Заводской номер
05-1701314
Количество на модель
1
№
28
Название детали
Кольцо
Заводской номер
2Б.25
Количество на модель
1
№
29
Название детали
Подшипник
Заводской номер
305
Количество на модель
1
№
30
Название детали
Вал вторичный
Заводской номер
05-1701252
Количество на модель
1
№
31
Название детали
Вал
Заводской номер
05-1701250
Количество на модель
№
31
Название детали
Втулка
Заводской номер
05-1601024-01
Количество на модель
1
№
32
Название детали
Шплинт
Заводской номер
Шплинт4х36.019
Количество на модель
1
№
33
Название детали
Гайка
Заводской номер
ГайкаМ20х1,5.6Н.6.019
Количество на модель
1
№
34
Название детали
Крыльчатка
Заводской номер
Крыльчатка
Количество на модель
1
№
35
Название детали
Стакан
Заводской номер
05-1701060
Количество на модель
№
38
Название детали
Стакан
Заводской номер
05-1701062
Количество на модель
1
№
38
Название детали
Прокладка
Заводской номер
05-1701373
Количество на модель
4
№
39
Название детали
Прокладка
Заводской номер
05-1701373-01
Количество на модель
6
№
40
Название детали
Подшипник
Заводской номер
304
Количество на модель
1
№
41
Название детали
КОЛЬЦО
Заводской номер
В52
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
05-1701203
Количество на модель
2
№
44
Название детали
Колесо зубчатое
Заводской номер
05-1701212
Количество на модель
1
№
45
Название детали
Колесо зубчатое
Заводской номер
05-1701214
Количество на модель
1
№
46
Название детали
Колесо зубчатое
Заводской номер
05-1701216
Количество на модель
1
№
47
Название детали
Колесо зубчатое
Заводской номер
05-1701219
Количество на модель
1
№
48
Название детали
Вал
Заводской номер
05-1701182
Количество на модель
1
№
49
Название детали
Шарик
Заводской номер
Шарик7,144-40
Количество на модель
12
№
50
Название детали
Шток
Заводской номер
05-1702053
Количество на модель
1
№
51
Название детали
Вилка
Заводской номер
05-1702050
Количество на модель
1
№
52
Название детали
Валик
Заводской номер
05-1702112
Количество на модель
1
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | 05-1701010 | 1 | 1 | |||||
| 1 | Подшипник 942/40 | ГОСТ4060-78 | 2 | 2 | 1 | |||
| 2 | Колесо зубчатое | 05-1701220 | 2 | |||||
| 2 | Колесо зубчатое | 05-1701222 | 1 | 1 | 2 | |||
| 3 | Кольцо | 05-1701224 | 1 | 1 | 3 | |||
| 4 | Пробка КГ 1/8dm | ПробкаКГ1/8dm | 1 | 1 | 4 | |||
| 5 | Болт | БолтМ6-6gх25.88.35.019 | 15 | 15 | 5 | |||
| 6 | Шайба | Шайба6Т | 15 | 15 | 6 | |||
| 7 | Крышка | 05-1701011 | 1 | 1 | 7 | |||
| 8 | Прокладка | 05-1701014 | 1 | 1 | 8 | |||
| 9 | Штифт 8h8х16 ГОСТ 3128-70 | Штифт8h8х16 | 4 | 4 | 9 | |||
| 10 | Болт | БолтМ8-6gх20.88.35.019 | 2 | 2 | 10 | |||
| 11 | Шайба 8Т | Шайба8Т | 2 | 2 | 11 | |||
| 12 | Пластина | 05-1701374 | 1 | 1 | 12 | |||
| 13 | Подшипник | 204 | 2 | 2 | 13 | |||
| 14 | Вал первичный | 05-1701032 | 1 | 1 | 14 | |||
| 15 | Втулка | 05-1701223 | 1 | 1 | 15 | |||
| 16 | Корпус | 05-2401011 | 1 | 1 | 16 | |||
| 17 | Прокладка | 05-1701013 | 1 | 1 | 17 | |||
| 18 | Крышка | 05-1701012 | 1 | 1 | 18 | |||
| 19 | Кольцо | КольцоБ15 | 2 | 2 | 19 | |||
| 20 | Провод, - C | Проволока1,0-0-С | 3 | 3 | 20 | |||
| 21 | Штифт | Штифт4х30.65Г | 3 | 3 | 21 | |||
| 22 | Вилка | 05-1702022 | 1 | 1 | 22 | |||
| 23 | Пружина | 05-1701375 | 3 | 3 | 23 | |||
| 24 | Шарик 7,938-100 | Шарик7,938-100 | 3 | 3 | 24 | |||
| 25 | Валик | 05-1702123 | 1 | 1 | 25 | |||
| 26 | Поводок | 05-1702024 | 1 | 1 | 26 | |||
| 27 | Шпонка | 05-1701317 | 1 | 1 | 27 | |||
| 28 | Блок-шестерня | 05-1701314 | 1 | 1 | 28 | |||
| 29 | Кольцо | 2Б.25 | 1 | 1 | 29 | |||
| 30 | Подшипник | 305 | 1 | 1 | 30 | |||
| 31 | Вал вторичный | 05-1701252 | 1 | 1 | 31 | |||
| 31 | Вал | 05-1701250 | 31 | |||||
| 32 | Втулка | 05-1601024-01 | 1 | 1 | 32 | |||
| 33 | Шплинт | Шплинт4х36.019 | 1 | 1 | 33 | |||
| 34 | Гайка | ГайкаМ20х1,5.6Н.6.019 | 1 | 1 | 34 | |||
| 35 | Крыльчатка | Крыльчатка | 1 | 1 | 35 | |||
| 38 | Стакан | 05-1701060 | 38 | |||||
| 38 | Стакан | 05-1701062 | 1 | 1 | 38 | |||
| 39 | Прокладка | 05-1701373 | 4 | 4 | 39 | |||
| 40 | Прокладка | 05-1701373-01 | 6 | 6 | 40 | |||
| 41 | Подшипник | 304 | 1 | 1 | 41 | |||
| 42 | КОЛЬЦО | В52 | 1 | 1 | 42 | |||
| 44 | Шайба | 05-1701203 | 2 | 2 | 44 | |||
| 45 | Колесо зубчатое | 05-1701212 | 1 | 1 | 45 | |||
| 46 | Колесо зубчатое | 05-1701214 | 1 | 1 | 46 | |||
| 47 | Колесо зубчатое | 05-1701216 | 1 | 1 | 47 | |||
| 48 | Колесо зубчатое | 05-1701219 | 1 | 1 | 48 | |||
| 49 | Вал | 05-1701182 | 1 | 1 | 49 | |||
| 50 | Шарик | Шарик7,144-40 | 12 | 12 | 50 | |||
| 51 | Шток | 05-1702053 | 1 | 1 | 51 | |||
| 52 | Вилка | 05-1702050 | 1 | 1 | 52 | |||
| 53 | Валик | 05-1702112 | 1 | 1 | 53 |
