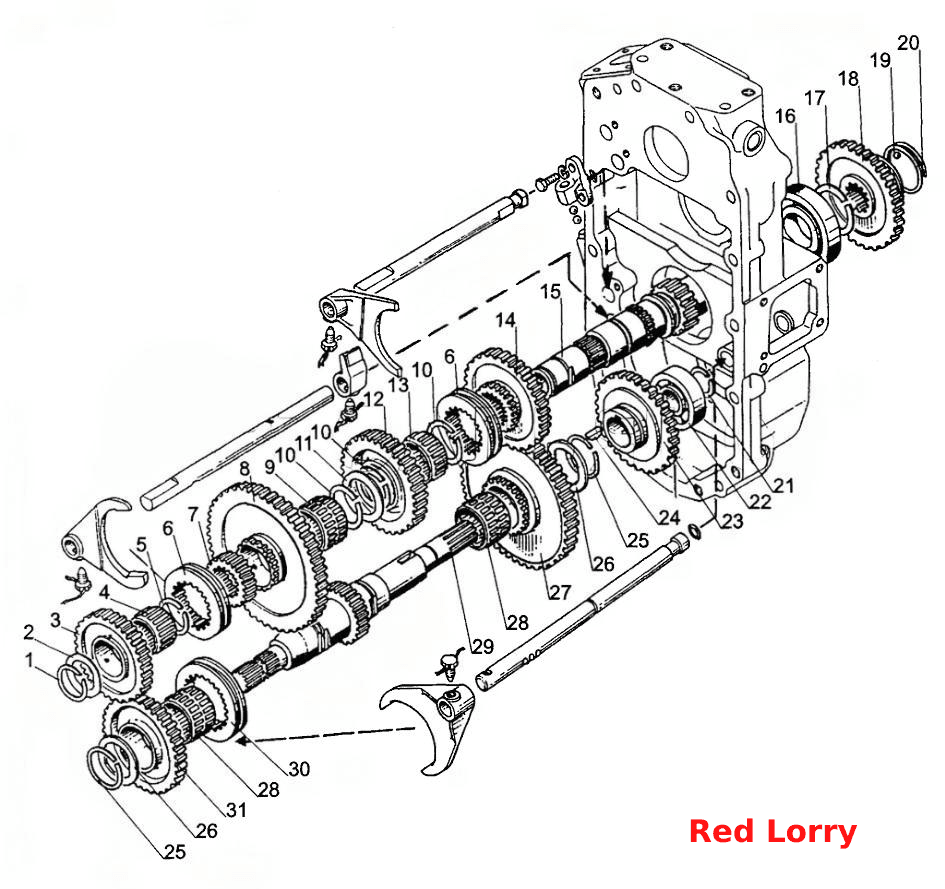

Вал промежуточный II. Вал выходной;Layshaft II. Output Shaft
100%
Название детали
Шестерня
Заводской номер
220-1701130
Количество на модель
1
№
Название детали
Вал промежуточный II
Заводской номер
220-1701180
Количество на модель
1
№
Название детали
Вал выходной
Заводской номер
220-1701190
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
220-1701031
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
220-1701037
Количество на модель
1
№
2
Название детали
Шестерня
Заводской номер
220-1701054
Количество на модель
1
№
3
Название детали
Подшипник
Заводской номер
3К32х37х27Е1
Количество на модель
1
№
4
Название детали
Кольцо
Заводской номер
220-1701029
Количество на модель
1
№
5
Название детали
Муфта
Заводской номер
220-1701215
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
220-1701039
Количество на модель
1
№
7
Название детали
Шестерня
Заводской номер
220-1701212
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
664907Е
Количество на модель
1
№
9
Название детали
Кольцо стопорное
Заводской номер
220-1701266
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
220-1701213
Количество на модель
1
№
11
Название детали
Шестерня
Заводской номер
220-1701214
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
464907Е
Количество на модель
1
№
13
Название детали
Шестерня
Заводской номер
220-1701216
Количество на модель
1
№
14
Название детали
Вал промежуточный II
Заводской номер
220-1701185
Количество на модель
1
№
15
Название детали
Шарикоподшипник ГОСТ
Заводской номер
209
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
1А45
Количество на модель
1
№
17
Название детали
Шестерня
Заводской номер
220-1701224
Количество на модель
1
№
18
Название детали
Шарик
Заводской номер
8,0-100
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
А61.03.002
Количество на модель
1
№
20
Название детали
Кольцо
Заводской номер
220-1701251
Количество на модель
1
№
21
Название детали
Подшипник
Заводской номер
305
Количество на модель
1
№
22
Название детали
Шестерня
Заводской номер
220-1701258
Количество на модель
1
№
23
Название детали
Шпонка
Заводской номер
6x10
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
В40
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
220-1701253
Количество на модель
2
№
26
Название детали
Шестерня
Заводской номер
220-1701256
Количество на модель
1
№
27
Название детали
Подшипник
Заводской номер
664908Е
Количество на модель
2
№
28
Название детали
Вал выходной
Заводской номер
220-1701252-В
Количество на модель
1
№
29
Название детали
Муфта
Заводской номер
220-1701255
Количество на модель
1
№
30
Название детали
Шестерня
Заводской номер
220-1701254
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня | 220-1701130 | 1 | 1 | |||||
| Вал промежуточный II | 220-1701180 | 1 | 1 | |||||
| Вал выходной | 220-1701190 | 1 | 1 | |||||
| 1 | Кольцо | 220-1701031 | 1 | 1 | 1 | |||
| 2 | Шайба | 220-1701037 | 1 | 1 | 2 | |||
| 3 | Шестерня | 220-1701054 | 1 | 1 | 3 | |||
| 4 | Подшипник | 3К32х37х27Е1 | 1 | 1 | 4 | |||
| 5 | Кольцо | 220-1701029 | 1 | 1 | 5 | |||
| 6 | Муфта | 220-1701215 | 2 | 2 | 6 | |||
| 7 | Втулка | 220-1701039 | 1 | 1 | 7 | |||
| 8 | Шестерня | 220-1701212 | 1 | 1 | 8 | |||
| 9 | Подшипник | 664907Е | 1 | 1 | 9 | |||
| 10 | Кольцо стопорное | 220-1701266 | 1 | 1 | 10 | |||
| 11 | Шайба | 220-1701213 | 1 | 1 | 11 | |||
| 12 | Шестерня | 220-1701214 | 1 | 1 | 12 | |||
| 13 | Подшипник | 464907Е | 1 | 1 | 13 | |||
| 14 | Шестерня | 220-1701216 | 1 | 1 | 14 | |||
| 15 | Вал промежуточный II | 220-1701185 | 1 | 1 | 15 | |||
| 16 | Шарикоподшипник ГОСТ | 209 | 1 | 1 | 16 | |||
| 17 | Кольцо | 1А45 | 1 | 1 | 17 | |||
| 18 | Шестерня | 220-1701224 | 1 | 1 | 18 | |||
| 19 | Шарик | 8,0-100 | 1 | 1 | 19 | |||
| 20 | Кольцо | А61.03.002 | 1 | 1 | 20 | |||
| 21 | Кольцо | 220-1701251 | 1 | 1 | 21 | |||
| 22 | Подшипник | 305 | 1 | 1 | 22 | |||
| 23 | Шестерня | 220-1701258 | 1 | 1 | 23 | |||
| 24 | Шпонка | 6x10 | 1 | 1 | 24 | |||
| 25 | Кольцо | В40 | 1 | 1 | 25 | |||
| 26 | Шайба | 220-1701253 | 2 | 2 | 26 | |||
| 27 | Шестерня | 220-1701256 | 1 | 1 | 27 | |||
| 28 | Подшипник | 664908Е | 2 | 2 | 28 | |||
| 29 | Вал выходной | 220-1701252-В | 1 | 1 | 29 | |||
| 30 | Муфта | 220-1701255 | 1 | 1 | 30 | |||
| 31 | Шестерня | 220-1701254 | 1 | 1 | 31 |
