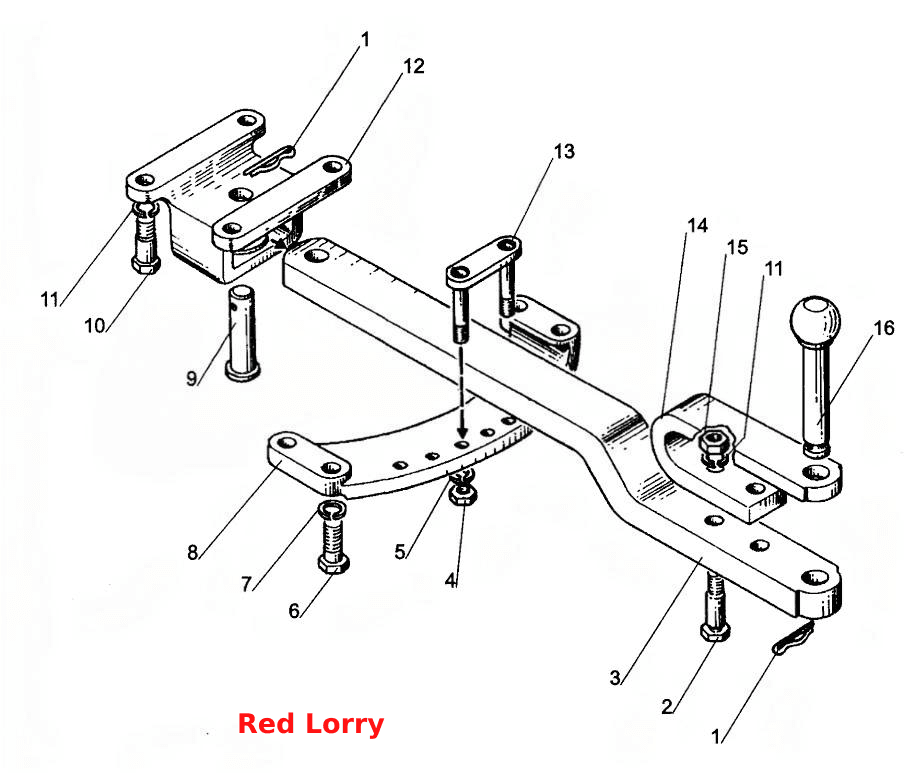

Устройство тягово-сцепное ТСУ-1М;Drawbar TSU-1M
100%
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
2
№
1
Название детали
Шплинт 6.3х63
Заводской номер
Шплинт
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
320-2707023
Количество на модель
2
№
2
Название детали
Тяга
Заводской номер
320-2707021
Количество на модель
1
№
3
Название детали
Тяга
Заводской номер
320-2707021-01
Количество на модель
1
№
3
Название детали
Орех
Заводской номер
М12
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
SHP12
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
M16x45
Количество на модель
4
№
6
Название детали
Шайба
Заводской номер
SHP16
Количество на модель
4
№
7
Название детали
Поперечина
Заводской номер
320-2707012
Количество на модель
1
№
8
Название детали
Палец
Заводской номер
P320-2707012
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
A61.01.006
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
SHP14
Количество на модель
6
№
11
Название детали
Кронштейн
Заводской номер
320-2707011
Количество на модель
1
№
12
Название детали
Скоба
Заводской номер
320-2707030
Количество на модель
1
№
13
Название детали
Накладка
Заводской номер
320-2707022
Количество на модель
1
№
14
Название детали
Контргайка
Заводской номер
M14x1,5
Количество на модель
2
№
15
Название детали
Шкворень
Заводской номер
320-2707014
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплинт | А61.07.001 | 2 | 2 | 1 | |||
| 1 | Шплинт 6.3х63 | Шплинт | 1 | 1 | 1 | |||
| 2 | Болт | 320-2707023 | 2 | 2 | 2 | |||
| 3 | Тяга | 320-2707021 | 1 | 1 | 3 | |||
| 3 | Тяга | 320-2707021-01 | 1 | 1 | 3 | |||
| 4 | Орех | М12 | 2 | 2 | 4 | |||
| 5 | Шайба | SHP12 | 2 | 2 | 5 | |||
| 6 | Болт | M16x45 | 4 | 4 | 6 | |||
| 7 | Шайба | SHP16 | 4 | 4 | 7 | |||
| 8 | Поперечина | 320-2707012 | 1 | 1 | 8 | |||
| 9 | Палец | P320-2707012 | 1 | 1 | 9 | |||
| 10 | Болт | A61.01.006 | 4 | 4 | 10 | |||
| 11 | Шайба | SHP14 | 6 | 6 | 11 | |||
| 12 | Кронштейн | 320-2707011 | 1 | 1 | 12 | |||
| 13 | Скоба | 320-2707030 | 1 | 1 | 13 | |||
| 14 | Накладка | 320-2707022 | 1 | 1 | 14 | |||
| 15 | Контргайка | M14x1,5 | 2 | 2 | 15 | |||
| 16 | Шкворень | 320-2707014 | 1 | 1 | 16 |
