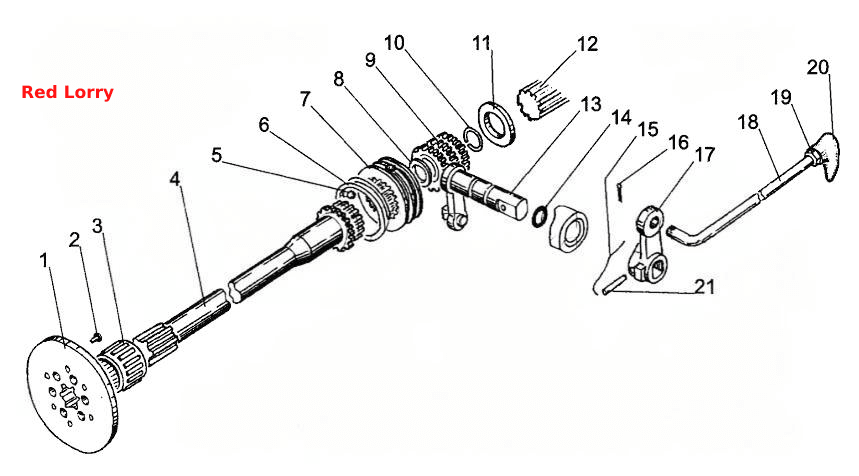

Привод насоса;Pump Drive
100%
Название детали
Фланец
Заводской номер
0100.356
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
М8х22
Количество на модель
6
№
2
Название детали
Роликоподшипник
Заводской номер
K16x22x12U
Количество на модель
1
№
3
Название детали
Вал
Заводской номер
220-4604033-В
Количество на модель
1
№
4
Название детали
Шарик
Заводской номер
8,0-100
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
А61.03.002
Количество на модель
1
№
6
Название детали
Муфта
Заводской номер
220-4604042
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
2В 14
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
220-1701041
Количество на модель
1
№
9
Название детали
Кольцо стопорное
Заводской номер
220-4607019
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
220-460403 8-В
Количество на модель
1
№
11
Название детали
Насос
Заводской номер
NSH6-3-1
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
220-1702350
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
013-017-25-1-4
Количество на модель
1
№
14
Название детали
Проволока
Заводской номер
1,6-O-S
Количество на модель
1
№
15
Название детали
Шплинт
Заводской номер
3,2x18
Количество на модель
1
№
16
Название детали
Рычаг
Заводской номер
220-1702046
Количество на модель
1
№
17
Название детали
Тяга
Заводской номер
220-3503026-01
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М8
Количество на модель
1
№
19
Название детали
Рукоятка
Заводской номер
70-4803060
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
4x30
Количество на модель
1
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 0100.356 | 1 | 1 | 1 | |||
| 2 | Винт | М8х22 | 6 | 6 | 2 | |||
| 3 | Роликоподшипник | K16x22x12U | 1 | 1 | 3 | |||
| 4 | Вал | 220-4604033-В | 1 | 1 | 4 | |||
| 5 | Шарик | 8,0-100 | 1 | 1 | 5 | |||
| 6 | Кольцо | А61.03.002 | 1 | 1 | 6 | |||
| 7 | Муфта | 220-4604042 | 1 | 1 | 7 | |||
| 8 | Кольцо | 2В 14 | 1 | 1 | 8 | |||
| 9 | Втулка | 220-1701041 | 1 | 1 | 9 | |||
| 10 | Кольцо стопорное | 220-4607019 | 1 | 1 | 10 | |||
| 11 | Кольцо | 220-460403 8-В | 1 | 1 | 11 | |||
| 12 | Насос | NSH6-3-1 | 1 | 1 | 12 | |||
| 13 | Рычаг | 220-1702350 | 1 | 1 | 13 | |||
| 14 | Кольцо | 013-017-25-1-4 | 1 | 1 | 14 | |||
| 15 | Проволока | 1,6-O-S | 1 | 1 | 15 | |||
| 16 | Шплинт | 3,2x18 | 1 | 1 | 16 | |||
| 17 | Рычаг | 220-1702046 | 1 | 1 | 17 | |||
| 18 | Тяга | 220-3503026-01 | 1 | 1 | 18 | |||
| 19 | Гайка | М8 | 1 | 1 | 19 | |||
| 20 | Рукоятка | 70-4803060 | 1 | 1 | 20 | |||
| 21 | Винт | 4x30 | 1 | 1 | 21 |
