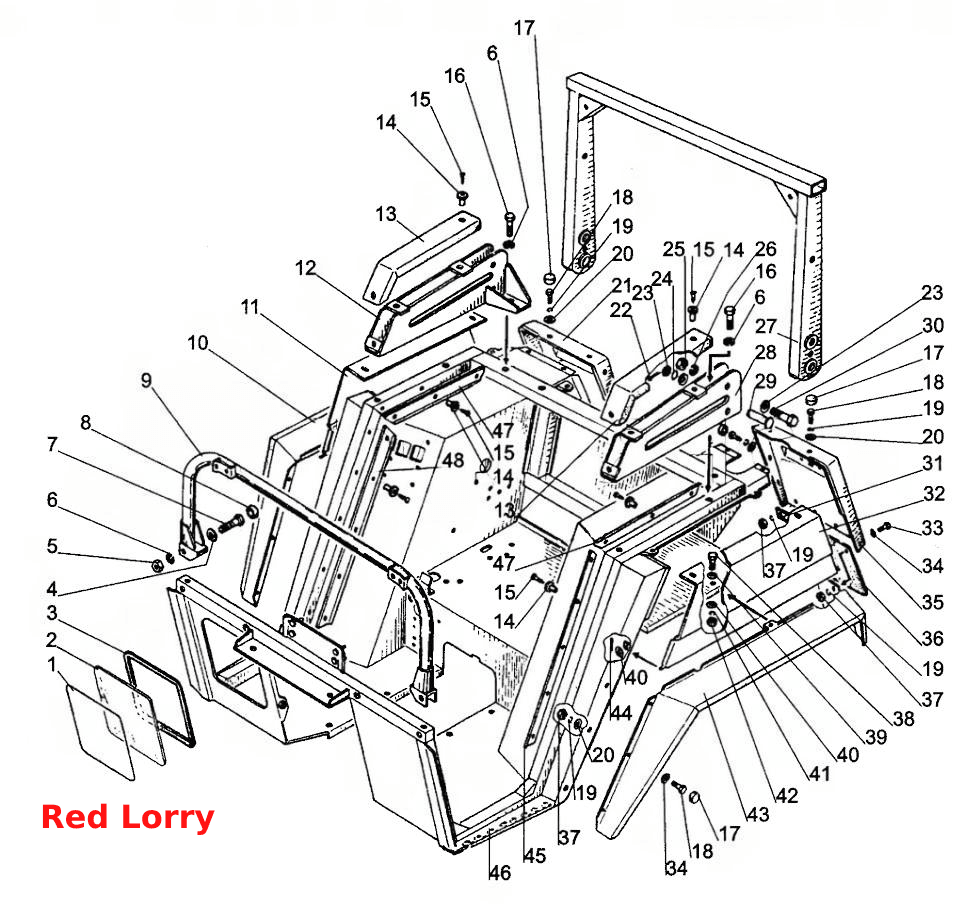

Кабина II;Cab II
100%
Название детали
Уплотнитель
Заводской номер
PR2-07
Количество на модель
1
№
1
Название детали
Стекло
Заводской номер
220-6703038-В
Количество на модель
1
№
2
Название детали
Уплотнитель
Заводской номер
PR1-A-07
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
SHCH 12
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
M12
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
SHP 12
Количество на модель
8
№
6
Название детали
Болт
Заводской номер
M12x65
Количество на модель
2
№
7
Название детали
Колпачок
Заводской номер
A30.04.017-04
Количество на модель
2
№
8
Название детали
Дуга
Заводской номер
220-6701520-B
Количество на модель
1
№
9
Название детали
Уширитель
Заводской номер
320-8404040-01
Количество на модель
1
№
10
Название детали
Крышка
Заводской номер
220-8404030-B-01
Количество на модель
1
№
11
Название детали
Опора
Заводской номер
220-6701540-01
Количество на модель
1
№
12
Название детали
Накладка
Заводской номер
220-6701550
Количество на модель
2
№
13
Название детали
Бойка
Заводской номер
A37.10.031
Количество на модель
20
№
14
Название детали
Шуруп
Заводской номер
1-4x25
Количество на модель
20
№
15
Название детали
Болт
Заводской номер
M12x40
Количество на модель
6
№
16
Название детали
Шапка
Заводской номер
A30.04.017
Количество на модель
20
№
17
Название детали
Болт
Заводской номер
M6x16
Количество на модель
20
№
18
Название детали
Шайба
Заводской номер
SHP 6
Количество на модель
28
№
19
Название детали
Шайба
Заводской номер
SHCH 6
Количество на модель
22
№
20
Название детали
Закрылок
Заводской номер
225-8404020-01
Количество на модель
1
№
21
Название детали
Шплинт
Заводской номер
3,2x25
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
SHCH 16
Количество на модель
8
№
23
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
2
№
24
Название детали
Washer
Заводской номер
M16
Количество на модель
4
№
25
Название детали
Шайба
Заводской номер
SHP 16
Количество на модель
4
№
26
Название детали
Дуга
Заводской номер
220-6701545
Количество на модель
1
№
27
Название детали
Опора
Заводской номер
220-6701540
Количество на модель
1
№
28
Название детали
Ось
Заводской номер
80-4605283
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
M16x80
Количество на модель
4
№
30
Название детали
Планка
Заводской номер
225-8404012
Количество на модель
2
№
31
Название детали
Крышка
Заводской номер
220-8404030-B
Количество на модель
1
№
32
Название детали
Винт
Заводской номер
VM6x20
Количество на модель
8
№
33
Название детали
Закрылок
Заводской номер
225-8404020
Количество на модель
1
№
35
Название детали
Шторка
Заводской номер
80-8403030
Количество на модель
2
№
36
Название детали
Гайка
Заводской номер
М6
Количество на модель
14
№
37
Название детали
Болт
Заводской номер
М8х20
Количество на модель
2
№
38
Название детали
Шайба
Заводской номер
SHCH8
Количество на модель
2
№
39
Название детали
Шайба
Заводской номер
SHP8
Количество на модель
2
№
41
Название детали
Гайка
Заводской номер
М8
Количество на модель
2
№
42
Название детали
Уширитель
Заводской номер
320-8404040
Количество на модель
1
№
43
Название детали
Шплинт
Заводской номер
2x16
Количество на модель
4
№
44
Название детали
Прижим
Заводской номер
220-6702108-В
Количество на модель
1
№
45
Название детали
Основание
Заводской номер
225-6702510
Количество на модель
1
№
46
Название детали
Прижим
Заводской номер
220-6702109-В
Количество на модель
2
№
47
Название детали
Прижим
Заводской номер
220-6702108-В-01
Количество на модель
1
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Уплотнитель | PR2-07 | 1 | 1 | 1 | |||
| 2 | Стекло | 220-6703038-В | 1 | 1 | 2 | |||
| 3 | Уплотнитель | PR1-A-07 | 1 | 1 | 3 | |||
| 4 | Шайба | SHCH 12 | 2 | 2 | 4 | |||
| 5 | Гайка | M12 | 2 | 2 | 5 | |||
| 6 | Шайба | SHP 12 | 8 | 8 | 6 | |||
| 7 | Болт | M12x65 | 2 | 2 | 7 | |||
| 8 | Колпачок | A30.04.017-04 | 2 | 2 | 8 | |||
| 9 | Дуга | 220-6701520-B | 1 | 1 | 9 | |||
| 10 | Уширитель | 320-8404040-01 | 1 | 1 | 10 | |||
| 11 | Крышка | 220-8404030-B-01 | 1 | 1 | 11 | |||
| 12 | Опора | 220-6701540-01 | 1 | 1 | 12 | |||
| 13 | Накладка | 220-6701550 | 2 | 2 | 13 | |||
| 14 | Бойка | A37.10.031 | 20 | 20 | 14 | |||
| 15 | Шуруп | 1-4x25 | 20 | 20 | 15 | |||
| 16 | Болт | M12x40 | 6 | 6 | 16 | |||
| 17 | Шапка | A30.04.017 | 20 | 20 | 17 | |||
| 18 | Болт | M6x16 | 20 | 20 | 18 | |||
| 19 | Шайба | SHP 6 | 28 | 28 | 19 | |||
| 20 | Шайба | SHCH 6 | 22 | 22 | 20 | |||
| 21 | Закрылок | 225-8404020-01 | 1 | 1 | 21 | |||
| 22 | Шплинт | 3,2x25 | 2 | 2 | 22 | |||
| 23 | Шайба | SHCH 16 | 8 | 8 | 23 | |||
| 24 | Кольцо | 017-022-30-1-4 | 2 | 2 | 24 | |||
| 25 | Washer | M16 | 4 | 4 | 25 | |||
| 26 | Шайба | SHP 16 | 4 | 4 | 26 | |||
| 27 | Дуга | 220-6701545 | 1 | 1 | 27 | |||
| 28 | Опора | 220-6701540 | 1 | 1 | 28 | |||
| 29 | Ось | 80-4605283 | 2 | 2 | 29 | |||
| 30 | Болт | M16x80 | 4 | 4 | 30 | |||
| 31 | Планка | 225-8404012 | 2 | 2 | 31 | |||
| 32 | Крышка | 220-8404030-B | 1 | 1 | 32 | |||
| 33 | Винт | VM6x20 | 8 | 8 | 33 | |||
| 35 | Закрылок | 225-8404020 | 1 | 1 | 35 | |||
| 36 | Шторка | 80-8403030 | 2 | 2 | 36 | |||
| 37 | Гайка | М6 | 14 | 14 | 37 | |||
| 38 | Болт | М8х20 | 2 | 2 | 38 | |||
| 39 | Шайба | SHCH8 | 2 | 2 | 39 | |||
| 41 | Шайба | SHP8 | 2 | 2 | 41 | |||
| 42 | Гайка | М8 | 2 | 2 | 42 | |||
| 43 | Уширитель | 320-8404040 | 1 | 1 | 43 | |||
| 44 | Шплинт | 2x16 | 4 | 4 | 44 | |||
| 45 | Прижим | 220-6702108-В | 1 | 1 | 45 | |||
| 46 | Основание | 225-6702510 | 1 | 1 | 46 | |||
| 47 | Прижим | 220-6702109-В | 2 | 2 | 47 | |||
| 48 | Прижим | 220-6702108-В-01 | 1 | 1 | 48 |
