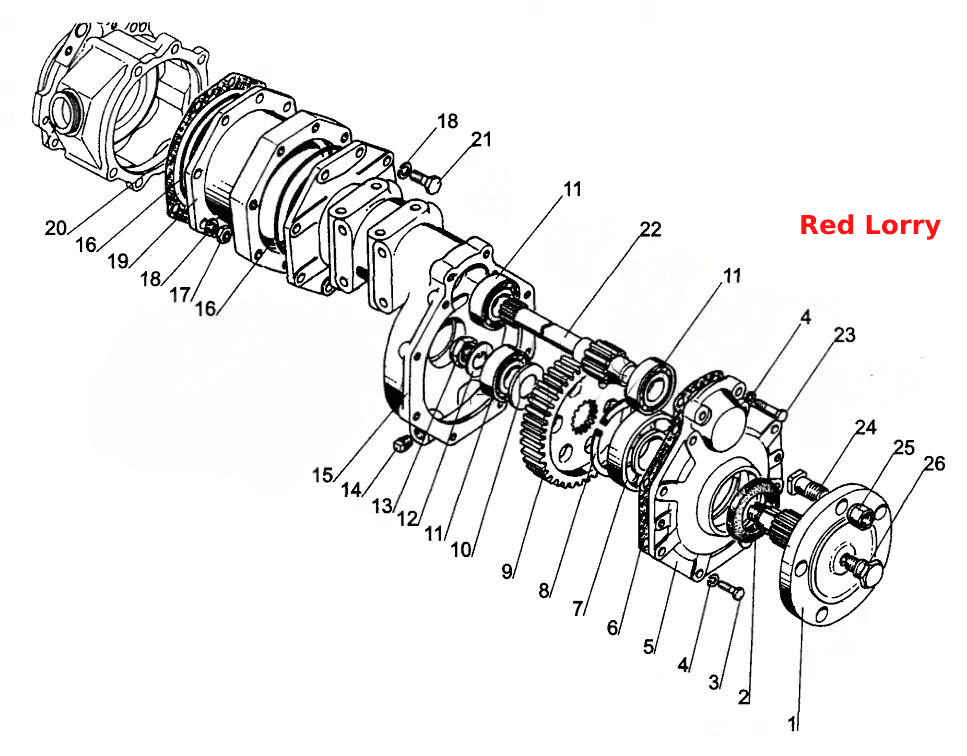

Конечная передача;Final Drive
100%
Название детали
Передача конечная
Заводской номер
320-2407010
Количество на модель
2
№
Название детали
Фланец
Заводской номер
320-2407030
Количество на модель
2
№
1
Название детали
Манжета
Заводской номер
2.2-60x85-1
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
М10х30
Количество на модель
16
№
3
Название детали
Шайба
Заводской номер
SHP10
Количество на модель
20
№
4
Название детали
Крышка
Заводской номер
320-2407012
Количество на модель
2
№
5
Название детали
Прокладка
Заводской номер
220-2407028
Количество на модель
2
№
6
Название детали
Подшипник
Заводской номер
31 OAK
Количество на модель
2
№
7
Название детали
Кольцо
Заводской номер
2V 110
Количество на модель
2
№
8
Название детали
Колесо зубчатое
Заводской номер
320-2407016
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
80-1701306
Количество на модель
2
№
10
Название детали
Подшипник
Заводской номер
12507KM
Количество на модель
6
№
11
Название детали
Шайба упорная
Заводской номер
50-3103018
Количество на модель
2
№
12
Название детали
Гайка
Заводской номер
52-1802128
Количество на модель
2
№
13
Название детали
Пробка
Заводской номер
KG3/8"
Количество на модель
4
№
14
Название детали
Рукав
Заводской номер
220-2407011-01
Количество на модель
2
№
15
Название детали
Кольцо
Заводской номер
165-170-36-2-4
Количество на модель
4
№
16
Название детали
Гайка
Заводской номер
M12
Количество на модель
8
№
17
Название детали
Шайба
Заводской номер
SHP12
Количество на модель
16
№
18
Название детали
Проставка
Заводской номер
220-2407051
Количество на модель
2
№
19
Название детали
Прокладка
Заводской номер
220-2407019
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
M12x35
Количество на модель
8
№
21
Название детали
Вал-шестерня
Заводской номер
320-2407014
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
M10x45
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
40-3103016
Количество на модель
10
№
24
Название детали
Гайка
Заводской номер
40-3103017
Количество на модель
10
№
25
Название детали
Рым-болт
Заводской номер
50-1002318-B
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Передача конечная | 320-2407010 | 2 | 2 | |||||
| 1 | Фланец | 320-2407030 | 2 | 2 | 1 | |||
| 2 | Манжета | 2.2-60x85-1 | 2 | 2 | 2 | |||
| 3 | Болт | М10х30 | 16 | 16 | 3 | |||
| 4 | Шайба | SHP10 | 20 | 20 | 4 | |||
| 5 | Крышка | 320-2407012 | 2 | 2 | 5 | |||
| 6 | Прокладка | 220-2407028 | 2 | 2 | 6 | |||
| 7 | Подшипник | 31 OAK | 2 | 2 | 7 | |||
| 8 | Кольцо | 2V 110 | 2 | 2 | 8 | |||
| 9 | Колесо зубчатое | 320-2407016 | 2 | 2 | 9 | |||
| 10 | Шайба | 80-1701306 | 2 | 2 | 10 | |||
| 11 | Подшипник | 12507KM | 6 | 6 | 11 | |||
| 12 | Шайба упорная | 50-3103018 | 2 | 2 | 12 | |||
| 13 | Гайка | 52-1802128 | 2 | 2 | 13 | |||
| 14 | Пробка | KG3/8" | 4 | 4 | 14 | |||
| 15 | Рукав | 220-2407011-01 | 2 | 2 | 15 | |||
| 16 | Кольцо | 165-170-36-2-4 | 4 | 4 | 16 | |||
| 17 | Гайка | M12 | 8 | 8 | 17 | |||
| 18 | Шайба | SHP12 | 16 | 16 | 18 | |||
| 19 | Проставка | 220-2407051 | 2 | 2 | 19 | |||
| 20 | Прокладка | 220-2407019 | 4 | 4 | 20 | |||
| 21 | Болт | M12x35 | 8 | 8 | 21 | |||
| 22 | Вал-шестерня | 320-2407014 | 2 | 2 | 22 | |||
| 23 | Болт | M10x45 | 4 | 4 | 23 | |||
| 24 | Болт | 40-3103016 | 10 | 10 | 24 | |||
| 25 | Гайка | 40-3103017 | 10 | 10 | 25 | |||
| 26 | Рым-болт | 50-1002318-B | 2 | 2 | 26 |
