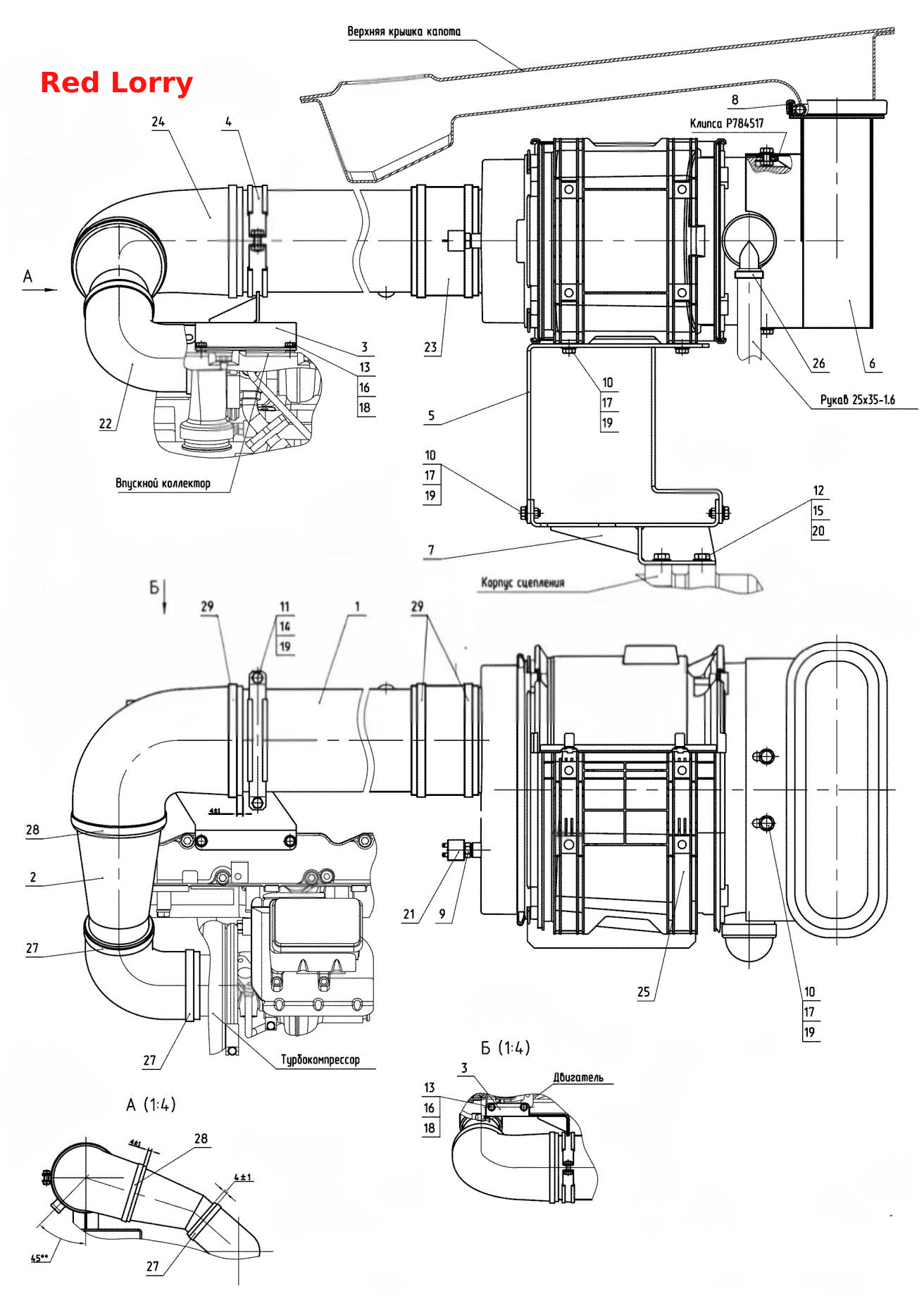

Установка воздухоочистителя
100%
Название детали
Установка воздухоочистителя
Заводской номер
3522.5-1109125-Б
Количество на модель
1
№
Название детали
Воздуховод
Заводской номер
3522.5-1109010-Б
Количество на модель
1
№
1
Название детали
Воздуховод
Заводской номер
3522.5-1109020-Б
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
3522.5-1109035-Б
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
3522.5-1109040-Б
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
3522.5-1109110
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
3522.5-1109115
Количество на модель
1
№
6
Название детали
Воздухозаборник
Заводской номер
3522-1109020-В
Количество на модель
1
№
7
Название детали
Уплотнитель
Заводской номер
А37.08.045-12
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
80-1701549
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
Болт М8-6дх25.88.35.019
Количество на модель
12
№
10
Название детали
Болт
Заводской номер
Болт М8-6дх30.88.35.019
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
Болт М12-6дх25.88.35.019
Количество на модель
6
№
12
Название детали
Болт
Заводской номер
Болт М6-6дх20.58.35.019
Количество на модель
4
№
13
Название детали
Гайка М8-6Н.6.019
Заводской номер
Гайка М8-6Н.6.019
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
Шайба С 12.01.019
Количество на модель
6
№
15
Название детали
Шайба
Заводской номер
Шайба С 6.01.019
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
Шайба С.8.01.019
Количество на модель
12
№
17
Название детали
Шайба
Заводской номер
Шайба 6 Т
Количество на модель
4
№
18
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
14
№
19
Название детали
Шайба
Заводской номер
Шайба 12
Количество на модель
6
№
20
Название детали
ALARM
Заводской номер
X770062
Количество на модель
1
№
21
Название детали
Патрубок силиконовый угловой
Заводской номер
Патрубок силиконовый угловой
Количество на модель
1
№
22
Название детали
Патрубок силиконовый
Заводской номер
Патрубок силиконовый
Количество на модель
1
№
23
Название детали
Рукав-деталь
Заводской номер
Р143895
Количество на модель
1
№
24
Название детали
Рукав-деталь
Заводской номер
EPDM-17223
Количество на модель
1
№
24
Название детали
Фильтр воздушный D120116
Заводской номер
D120116
Количество на модель
1
№
25
Название детали
Хомут
Заводской номер
Хомут
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка воздухоочистителя | 3522.5-1109125-Б | 1 | 1 | |||||
| 1 | Воздуховод | 3522.5-1109010-Б | 1 | 1 | 1 | |||
| 2 | Воздуховод | 3522.5-1109020-Б | 1 | 1 | 2 | |||
| 3 | Кронштейн | 3522.5-1109035-Б | 1 | 1 | 3 | |||
| 4 | Кронштейн | 3522.5-1109040-Б | 1 | 1 | 4 | |||
| 5 | Кронштейн | 3522.5-1109110 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 3522.5-1109115 | 1 | 1 | 6 | |||
| 7 | Воздухозаборник | 3522-1109020-В | 1 | 1 | 7 | |||
| 8 | Уплотнитель | А37.08.045-12 | 1 | 1 | 8 | |||
| 9 | Штуцер | 80-1701549 | 1 | 1 | 9 | |||
| 10 | Болт | Болт М8-6дх25.88.35.019 | 12 | 12 | 10 | |||
| 11 | Болт | Болт М8-6дх30.88.35.019 | 2 | 2 | 11 | |||
| 12 | Болт | Болт М12-6дх25.88.35.019 | 6 | 6 | 12 | |||
| 13 | Болт | Болт М6-6дх20.58.35.019 | 4 | 4 | 13 | |||
| 14 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | 2 | 2 | 14 | |||
| 15 | Шайба | Шайба С 12.01.019 | 6 | 6 | 15 | |||
| 16 | Шайба | Шайба С 6.01.019 | 4 | 4 | 16 | |||
| 17 | Шайба | Шайба С.8.01.019 | 12 | 12 | 17 | |||
| 18 | Шайба | Шайба 6 Т | 4 | 4 | 18 | |||
| 19 | Шайба 8Т | Шайба 8Т | 14 | 14 | 19 | |||
| 20 | Шайба | Шайба 12 | 6 | 6 | 20 | |||
| 21 | ALARM | X770062 | 1 | 1 | 21 | |||
| 22 | Патрубок силиконовый угловой | Патрубок силиконовый угловой | 1 | 1 | 22 | |||
| 23 | Патрубок силиконовый | Патрубок силиконовый | 1 | 1 | 23 | |||
| 24 | Рукав-деталь | Р143895 | 1 | 1 | 24 | |||
| 24 | Рукав-деталь | EPDM-17223 | 1 | 1 | 24 | |||
| 25 | Фильтр воздушный D120116 | D120116 | 1 | 1 | 25 | |||
| 26 | Хомут | Хомут | 1 | 1 | 26 |
