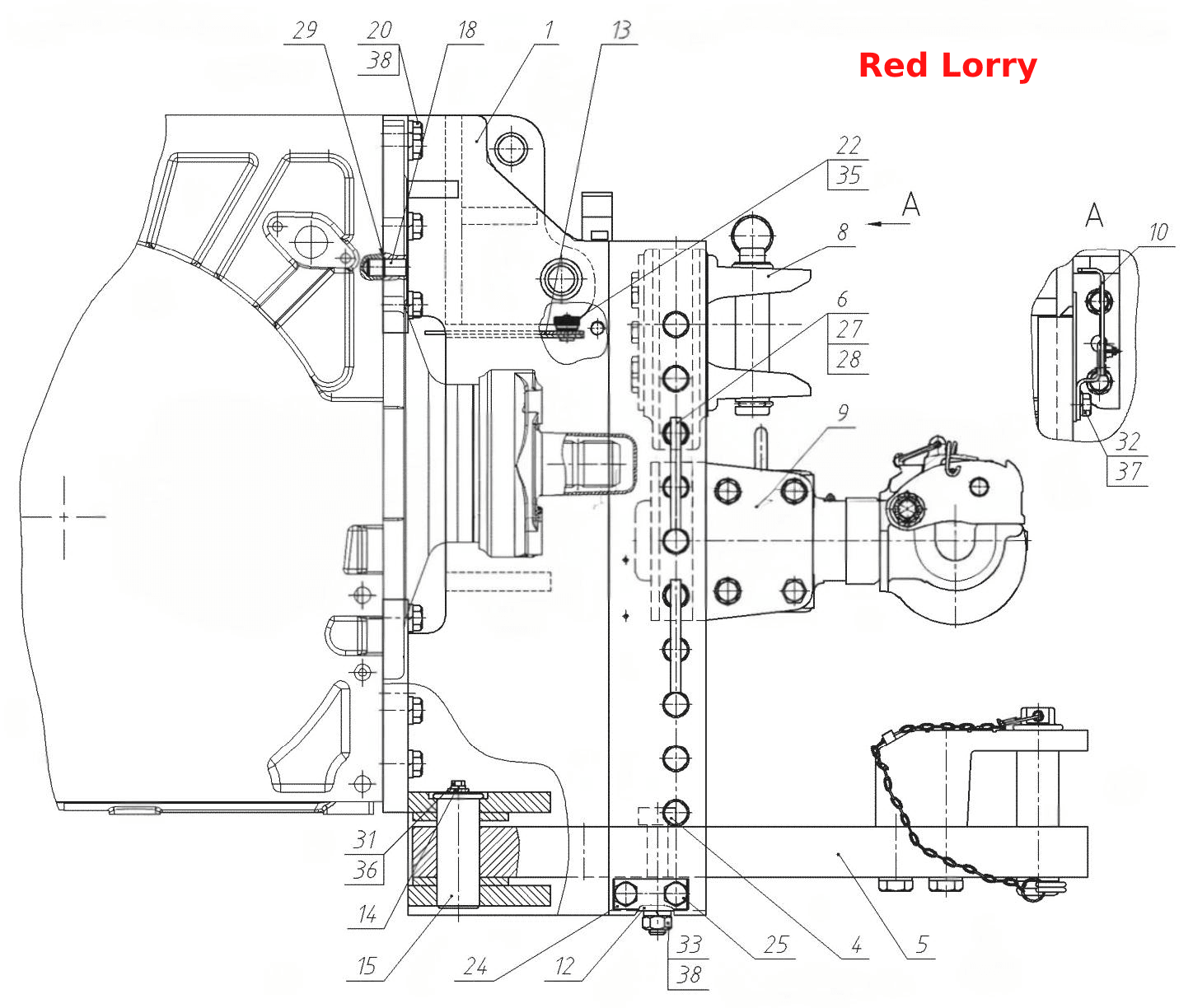

Тягово-сцепное устройство
100%
Название детали
Кронштейн
Заводской номер
3522-2707060
Количество на модель
1
№
1
Название детали
Скоба
Заводской номер
3522-2707120
Количество на модель
1
№
4
Название детали
Тяга в сборе
Заводской номер
3522-2707150
Количество на модель
1
№
5
Название детали
Палец
Заводской номер
2522-2707030
Количество на модель
2
№
6
Название детали
Вилка
Заводской номер
2522-2707110
Количество на модель
1
№
8
Название детали
Крюк
Заводской номер
2522-2707250
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
3022-4606400
Количество на модель
1
№
10
Название детали
Поперечина
Заводской номер
3522-2707011
Количество на модель
1
№
12
Название детали
Козырек
Заводской номер
3522-2707092
Количество на модель
1
№
13
Название детали
Пластина
Заводской номер
3522-2707126
Количество на модель
1
№
14
Название детали
Палец
Заводской номер
3522-2707127
Количество на модель
1
№
15
Название детали
Штифт
Заводской номер
50-4605027
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
70-4605036-03
Количество на модель
20
№
20
Название детали
Маховичок
Заводской номер
1522-4202094
Количество на модель
2
№
22
Название детали
Пластина
Заводской номер
2522-2707076
Количество на модель
2
№
24
Название детали
Болт
Заводской номер
2522-2707133
Количество на модель
4
№
25
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
2
№
27
Название детали
Чека
Заводской номер
А61.05.005
Количество на модель
2
№
28
Название детали
Кольцо
Заводской номер
54.38.619
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
Болт М10-6дх20.88.35.019
Количество на модель
2
№
31
Название детали
Болт
Заводской номер
Болт М16-6дх32.88.35.019
Количество на модель
1
№
32
Название детали
Гайка
Заводской номер
Гайка М20-6Н.6.019
Количество на модель
2
№
33
Название детали
Шайба С
Заводской номер
Шайба С8.01.019
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
Шайба 10
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
Шайба 16
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
Шайба 20
Количество на модель
22
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 3522-2707060 | 1 | 1 | 1 | |||
| 4 | Скоба | 3522-2707120 | 1 | 1 | 4 | |||
| 5 | Тяга в сборе | 3522-2707150 | 1 | 1 | 5 | |||
| 6 | Палец | 2522-2707030 | 2 | 2 | 6 | |||
| 8 | Вилка | 2522-2707110 | 1 | 1 | 8 | |||
| 9 | Крюк | 2522-2707250 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 3022-4606400 | 1 | 1 | 10 | |||
| 12 | Поперечина | 3522-2707011 | 1 | 1 | 12 | |||
| 13 | Козырек | 3522-2707092 | 1 | 1 | 13 | |||
| 14 | Пластина | 3522-2707126 | 1 | 1 | 14 | |||
| 15 | Палец | 3522-2707127 | 1 | 1 | 15 | |||
| 18 | Штифт | 50-4605027 | 2 | 2 | 18 | |||
| 20 | Болт | 70-4605036-03 | 20 | 20 | 20 | |||
| 22 | Маховичок | 1522-4202094 | 2 | 2 | 22 | |||
| 24 | Пластина | 2522-2707076 | 2 | 2 | 24 | |||
| 25 | Болт | 2522-2707133 | 4 | 4 | 25 | |||
| 27 | Кольцо | А61.05.004 | 2 | 2 | 27 | |||
| 28 | Чека | А61.05.005 | 2 | 2 | 28 | |||
| 29 | Кольцо | 54.38.619 | 2 | 2 | 29 | |||
| 31 | Болт | Болт М10-6дх20.88.35.019 | 2 | 2 | 31 | |||
| 32 | Болт | Болт М16-6дх32.88.35.019 | 1 | 1 | 32 | |||
| 33 | Гайка | Гайка М20-6Н.6.019 | 2 | 2 | 33 | |||
| 35 | Шайба С | Шайба С8.01.019 | 2 | 2 | 35 | |||
| 36 | Шайба | Шайба 10 | 2 | 2 | 36 | |||
| 37 | Шайба | Шайба 16 | 1 | 1 | 37 | |||
| 38 | Шайба | Шайба 20 | 22 | 22 | 38 |
