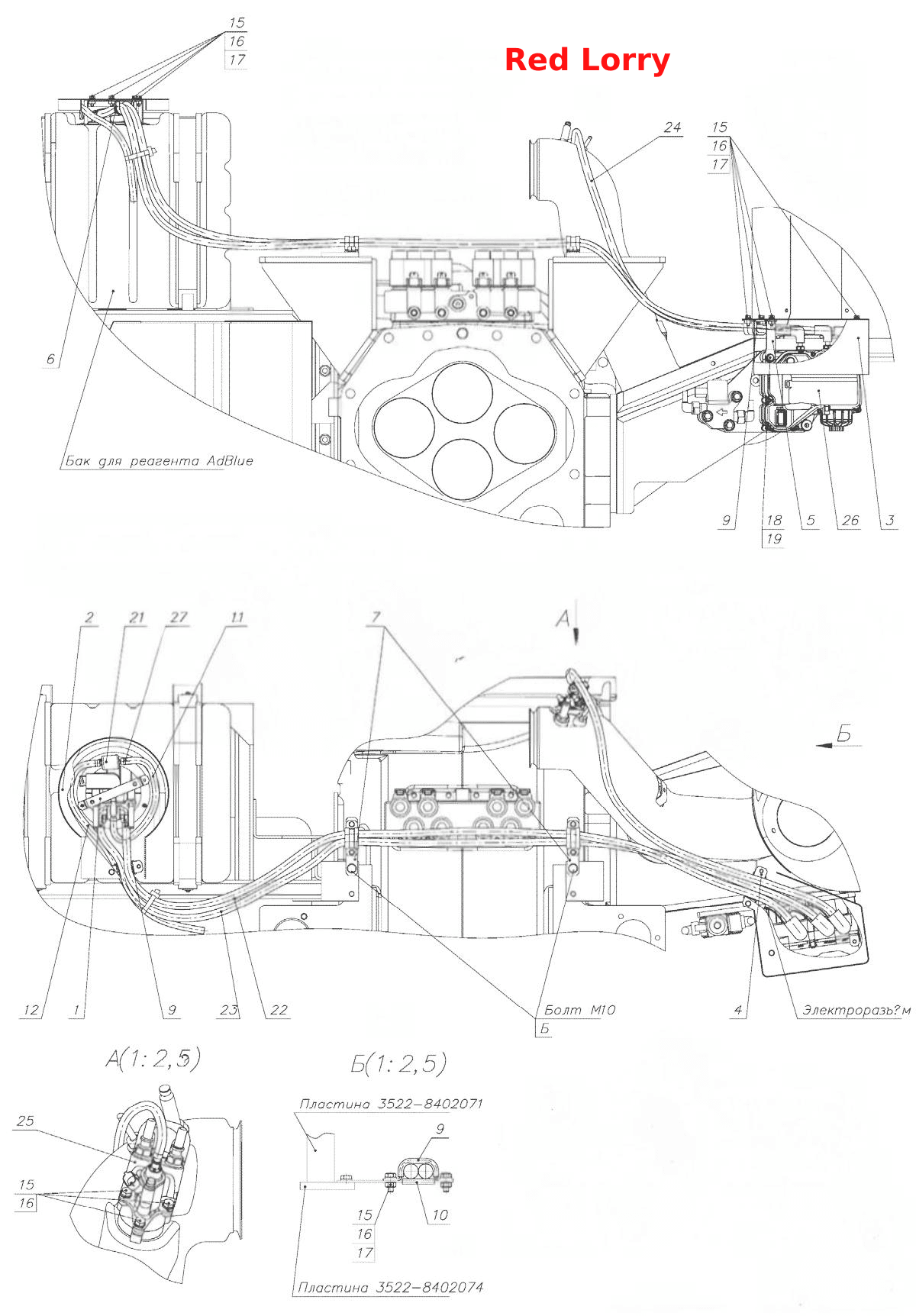

Система подачи
100%
Название детали
Система подачи
Заводской номер
3522.5-1204010
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
3522.5-1204020
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
3522.5-1204030
Количество на модель
1
№
2
Название детали
Экран
Заводской номер
3522.5-1204040
Количество на модель
1
№
3
Название детали
Прижим
Заводской номер
3522.5-1204050
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
3522.5-1204060
Количество на модель
2
№
5
Название детали
Прижим
Заводской номер
3522.5-1204070
Количество на модель
3
№
6
Название детали
Планка
Заводской номер
3522.5-1204081
Количество на модель
2
№
7
Название детали
Уплотнитель
Заводской номер
ПР-36-04
Количество на модель
4
№
9
Название детали
Уплотнитель
Заводской номер
ПР-36-05
Количество на модель
2
№
10
Название детали
Трубка
Заводской номер
3522.5-1204011
Количество на модель
1
№
11
Название детали
Трубка
Заводской номер
3522.5-1204011-01
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
Болт М6-6дх20.88.35.019
Количество на модель
15
№
15
Название детали
Шайба
Заводской номер
Шайба 6 Т
Количество на модель
15
№
16
Название детали
Болт
Заводской номер
Болт М8-6дх90.88.35.019
Количество на модель
3
№
17
Название детали
Шайба
Заводской номер
Шайба С 6.01.019
Количество на модель
12
№
18
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
3
№
19
Название детали
Фильтр
Заводской номер
66 200 58 900
Количество на модель
1
№
21
Название детали
Подогреваемые гибкие трубопроводы системы
Заводской номер
SCR 5462581700
Количество на модель
1
№
22
Название детали
Подогреваемые гибкие трубопроводы системы
Заводской номер
SCR 5462581600
Количество на модель
1
№
23
Название детали
Подогреваемые гибкие трубопроводы системы
Заводской номер
SCR 5462582300
Количество на модель
1
№
24
Название детали
Дозирующий модуль
Заводской номер
DNOX2.2
Количество на модель
1
№
25
Название детали
Дозирующий модуль
Заводской номер
DNOX2.2
Количество на модель
1
№
26
Название детали
Хомут
Заводской номер
Хомут
Количество на модель
3
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Система подачи | 3522.5-1204010 | 1 | 1 | |||||
| 1 | Кронштейн | 3522.5-1204020 | 1 | 1 | 1 | |||
| 2 | Крышка | 3522.5-1204030 | 1 | 1 | 2 | |||
| 3 | Экран | 3522.5-1204040 | 1 | 1 | 3 | |||
| 4 | Прижим | 3522.5-1204050 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 3522.5-1204060 | 2 | 2 | 5 | |||
| 6 | Прижим | 3522.5-1204070 | 3 | 3 | 6 | |||
| 7 | Планка | 3522.5-1204081 | 2 | 2 | 7 | |||
| 9 | Уплотнитель | ПР-36-04 | 4 | 4 | 9 | |||
| 10 | Уплотнитель | ПР-36-05 | 2 | 2 | 10 | |||
| 11 | Трубка | 3522.5-1204011 | 1 | 1 | 11 | |||
| 12 | Трубка | 3522.5-1204011-01 | 1 | 1 | 12 | |||
| 15 | Болт | Болт М6-6дх20.88.35.019 | 15 | 15 | 15 | |||
| 16 | Шайба | Шайба 6 Т | 15 | 15 | 16 | |||
| 17 | Болт | Болт М8-6дх90.88.35.019 | 3 | 3 | 17 | |||
| 18 | Шайба | Шайба С 6.01.019 | 12 | 12 | 18 | |||
| 19 | Шайба 8Т | Шайба 8Т | 3 | 3 | 19 | |||
| 21 | Фильтр | 66 200 58 900 | 1 | 1 | 21 | |||
| 22 | Подогреваемые гибкие трубопроводы системы | SCR 5462581700 | 1 | 1 | 22 | |||
| 23 | Подогреваемые гибкие трубопроводы системы | SCR 5462581600 | 1 | 1 | 23 | |||
| 24 | Подогреваемые гибкие трубопроводы системы | SCR 5462582300 | 1 | 1 | 24 | |||
| 25 | Дозирующий модуль | DNOX2.2 | 1 | 1 | 25 | |||
| 26 | Дозирующий модуль | DNOX2.2 | 1 | 1 | 26 | |||
| 27 | Хомут | Хомут | 3 | 3 | 27 |
