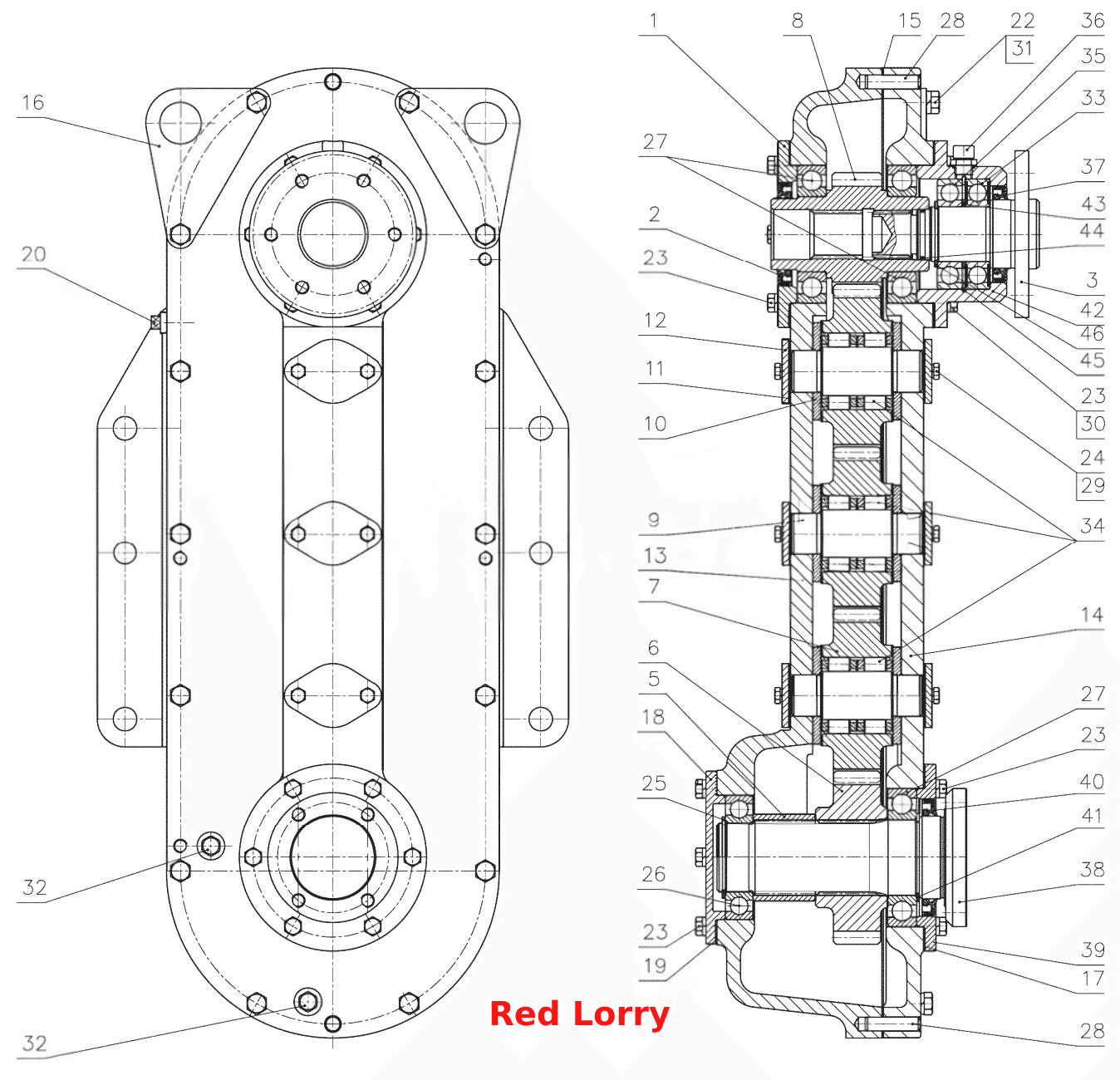

Передний ВОМ
100%
Название детали
Редуктор
Заводской номер
3520-4209010
Количество на модель
1
№
Название детали
Крышка
Заводской номер
3520-4209009
Количество на модель
1
№
1
Название детали
Манжета
Заводской номер
Манжета 2.2-52x75-1
Количество на модель
1
№
2
Название детали
Вал
Заводской номер
3520-4209007
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
3520-4209001
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
3520-4209002
Количество на модель
1
№
6
Название детали
Шестерня
Заводской номер
3520-4209003
Количество на модель
3
№
7
Название детали
Вал
Заводской номер
3520-4209004
Количество на модель
1
№
8
Название детали
Вал
Заводской номер
3520-4209006
Количество на модель
3
№
9
Название детали
Шайба
Заводской номер
3520-4209011
Количество на модель
6
№
10
Название детали
Прокладка
Заводской номер
3520-4209012
Количество на модель
6
№
11
Название детали
Крышка
Заводской номер
3520-4209013
Количество на модель
6
№
12
Название детали
Корпус
Заводской номер
3520-4209014
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
3520-4209016
Количество на модель
1
№
14
Название детали
Прокладка
Заводской номер
3520-4209017
Количество на модель
1
№
15
Название детали
Ухо
Заводской номер
3520-4209018
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
2522-4209033
Количество на модель
3
№
17
Название детали
Крышка
Заводской номер
2822-4209038
Количество на модель
1
№
18
Название детали
Прокладка
Заводской номер
2822-4209039
Количество на модель
1
№
19
Название детали
Пробка
Заводской номер
ПК КГ 3/8"
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
Болт М10-6дх45.88.35.019
Количество на модель
14
№
22
Название детали
Болт
Заводской номер
Болт М8-6дх20.88.35.019
Количество на модель
24
№
23
Название детали
Болт
Заводской номер
Болт М6-6дх14.88.35.019
Количество на модель
12
№
24
Название детали
Кольцо
Заводской номер
Кольцо 2С50
Количество на модель
1
№
25
Название детали
Подшипник
Заводской номер
210 АУШ1
Количество на модель
1
№
26
Название детали
Подшипник
Заводской номер
211 АУШ1
Количество на модель
3
№
27
Название детали
Штифт
Заводской номер
Штифт 10х40
Количество на модель
2
№
28
Название детали
Шайба 6Т
Заводской номер
Шайба 6Т
Количество на модель
12
№
29
Название детали
Шайба 8Т
Заводской номер
Шайба 8Т
Количество на модель
24
№
30
Название детали
Шайба
Заводской номер
Шайба 10
Количество на модель
14
№
31
Название детали
Пробка
Заводской номер
Пробка
Количество на модель
2
№
32
Название детали
Подшипник
Заводской номер
208А
Количество на модель
1
№
33
Название детали
Подшипник
Заводской номер
822707Д
Количество на модель
6
№
34
Название детали
Подшипник
Заводской номер
180208
Количество на модель
1
№
35
Название детали
Сапун
Заводской номер
MINTOR TSS0G-1/8"
Количество на модель
1
№
36
Название детали
Манжета
Заводской номер
Манжета 2.2-52х75-1
Количество на модель
1
№
37
Название детали
Вал
Заводской номер
2522-4209037
Количество на модель
1
№
38
Название детали
Крышка
Заводской номер
2522-4209038
Количество на модель
1
№
39
Название детали
Манжета
Заводской номер
Манжета 2.2-60х85-1
Количество на модель
1
№
40
Название детали
Кольцо
Заводской номер
Кольцо 2С55
Количество на модель
1
№
41
Название детали
Крышка
Заводской номер
3520-4209008
Количество на модель
1
№
42
Название детали
Шайба
Заводской номер
1525-2302106
Количество на модель
1
№
43
Название детали
Кольцо
Заводской номер
Кольцо 032-036-25-2-4
Количество на модель
1
№
44
Название детали
Кольцо
Заводской номер
Кольцо 2С80
Количество на модель
1
№
45
Название детали
Кольцо
Заводской номер
Кольцо С40
Количество на модель
1
№
46
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор | 3520-4209010 | 1 | 1 | |||||
| 1 | Крышка | 3520-4209009 | 1 | 1 | 1 | |||
| 2 | Манжета | Манжета 2.2-52x75-1 | 1 | 1 | 2 | |||
| 3 | Вал | 3520-4209007 | 1 | 1 | 3 | |||
| 5 | Втулка | 3520-4209001 | 1 | 1 | 5 | |||
| 6 | Шестерня | 3520-4209002 | 1 | 1 | 6 | |||
| 7 | Шестерня | 3520-4209003 | 3 | 3 | 7 | |||
| 8 | Вал | 3520-4209004 | 1 | 1 | 8 | |||
| 9 | Вал | 3520-4209006 | 3 | 3 | 9 | |||
| 10 | Шайба | 3520-4209011 | 6 | 6 | 10 | |||
| 11 | Прокладка | 3520-4209012 | 6 | 6 | 11 | |||
| 12 | Крышка | 3520-4209013 | 6 | 6 | 12 | |||
| 13 | Корпус | 3520-4209014 | 1 | 1 | 13 | |||
| 14 | Крышка | 3520-4209016 | 1 | 1 | 14 | |||
| 15 | Прокладка | 3520-4209017 | 1 | 1 | 15 | |||
| 16 | Ухо | 3520-4209018 | 2 | 2 | 16 | |||
| 17 | Прокладка | 2522-4209033 | 3 | 3 | 17 | |||
| 18 | Крышка | 2822-4209038 | 1 | 1 | 18 | |||
| 19 | Прокладка | 2822-4209039 | 1 | 1 | 19 | |||
| 20 | Пробка | ПК КГ 3/8" | 1 | 1 | 20 | |||
| 22 | Болт | Болт М10-6дх45.88.35.019 | 14 | 14 | 22 | |||
| 23 | Болт | Болт М8-6дх20.88.35.019 | 24 | 24 | 23 | |||
| 24 | Болт | Болт М6-6дх14.88.35.019 | 12 | 12 | 24 | |||
| 25 | Кольцо | Кольцо 2С50 | 1 | 1 | 25 | |||
| 26 | Подшипник | 210 АУШ1 | 1 | 1 | 26 | |||
| 27 | Подшипник | 211 АУШ1 | 3 | 3 | 27 | |||
| 28 | Штифт | Штифт 10х40 | 2 | 2 | 28 | |||
| 29 | Шайба 6Т | Шайба 6Т | 12 | 12 | 29 | |||
| 30 | Шайба 8Т | Шайба 8Т | 24 | 24 | 30 | |||
| 31 | Шайба | Шайба 10 | 14 | 14 | 31 | |||
| 32 | Пробка | Пробка | 2 | 2 | 32 | |||
| 33 | Подшипник | 208А | 1 | 1 | 33 | |||
| 34 | Подшипник | 822707Д | 6 | 6 | 34 | |||
| 35 | Подшипник | 180208 | 1 | 1 | 35 | |||
| 36 | Сапун | MINTOR TSS0G-1/8" | 1 | 1 | 36 | |||
| 37 | Манжета | Манжета 2.2-52х75-1 | 1 | 1 | 37 | |||
| 38 | Вал | 2522-4209037 | 1 | 1 | 38 | |||
| 39 | Крышка | 2522-4209038 | 1 | 1 | 39 | |||
| 40 | Манжета | Манжета 2.2-60х85-1 | 1 | 1 | 40 | |||
| 41 | Кольцо | Кольцо 2С55 | 1 | 1 | 41 | |||
| 42 | Крышка | 3520-4209008 | 1 | 1 | 42 | |||
| 43 | Шайба | 1525-2302106 | 1 | 1 | 43 | |||
| 44 | Кольцо | Кольцо 032-036-25-2-4 | 1 | 1 | 44 | |||
| 45 | Кольцо | Кольцо 2С80 | 1 | 1 | 45 | |||
| 46 | Кольцо | Кольцо С40 | 1 | 1 | 46 |
