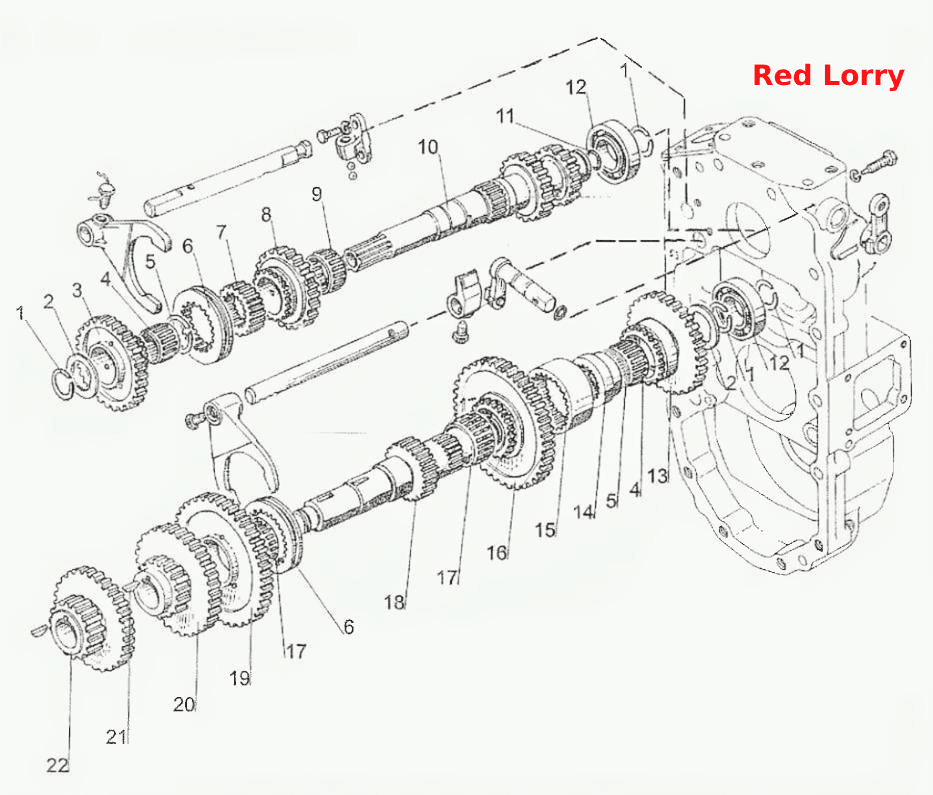

Вал первичный. Вал I промежуточный
100%
Название детали
Вал первичный
Заводской номер
220-1701040
Количество на модель
1
№
Название детали
Вал I промежуточный
Заводской номер
220-1701070
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
220-1701031
Количество на модель
4
№
1
Название детали
Шайба
Заводской номер
220-1701037
Количество на модель
2
№
2
Название детали
Шестерня
Заводской номер
220-1701054
Количество на модель
1
№
3
Название детали
Подшипник
Заводской номер
3К32х37х27Е1
Количество на модель
2
№
4
Название детали
Кольцо
Заводской номер
220-1701029
Количество на модель
2
№
5
Название детали
Муфта
Заводской номер
220-1701215
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
220-1701039
Количество на модель
1
№
7
Название детали
Шестерня
Заводской номер
220-1701052
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
464907Е
Количество на модель
1
№
9
Название детали
Вал
Заводской номер
220-1701035-Б
Количество на модель
1
№
10
Название детали
Кольцо
Заводской номер
016-021-30-2-4
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
206A
Количество на модель
2
№
12
Название детали
Шестерня
Заводской номер
220-1701072-Б
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
220-1701074-Б
Количество на модель
1
№
14
Название детали
Муфта
Заводской номер
220-1701068
Количество на модель
1
№
15
Название детали
Подшипник
Заводской номер
3КК37х42х26Е
Количество на модель
2
№
17
Название детали
Вал
Заводской номер
220-1701058
Количество на модель
1
№
18
Название детали
Шестерня
Заводской номер
220-1701066
Количество на модель
1
№
19
Название детали
Шестерня
Заводской номер
220-1701064
Количество на модель
1
№
20
Название детали
Заклепка
Заводской номер
6х10
Количество на модель
2
№
21
Название детали
Шестерня
Заводской номер
220-1701062
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал первичный | 220-1701040 | 1 | 1 | |||||
| Вал I промежуточный | 220-1701070 | 1 | 1 | |||||
| 1 | Кольцо | 220-1701031 | 4 | 4 | 1 | |||
| 2 | Шайба | 220-1701037 | 2 | 2 | 2 | |||
| 3 | Шестерня | 220-1701054 | 1 | 1 | 3 | |||
| 4 | Подшипник | 3К32х37х27Е1 | 2 | 2 | 4 | |||
| 5 | Кольцо | 220-1701029 | 2 | 2 | 5 | |||
| 6 | Муфта | 220-1701215 | 2 | 2 | 6 | |||
| 7 | Втулка | 220-1701039 | 1 | 1 | 7 | |||
| 8 | Шестерня | 220-1701052 | 1 | 1 | 8 | |||
| 9 | Подшипник | 464907Е | 1 | 1 | 9 | |||
| 10 | Вал | 220-1701035-Б | 1 | 1 | 10 | |||
| 11 | Кольцо | 016-021-30-2-4 | 1 | 1 | 11 | |||
| 12 | Подшипник | 206A | 2 | 2 | 12 | |||
| 13 | Шестерня | 220-1701072-Б | 1 | 1 | 13 | |||
| 14 | Втулка | 220-1701074-Б | 1 | 1 | 14 | |||
| 15 | Муфта | 220-1701068 | 1 | 1 | 15 | |||
| 17 | Подшипник | 3КК37х42х26Е | 2 | 2 | 17 | |||
| 18 | Вал | 220-1701058 | 1 | 1 | 18 | |||
| 19 | Шестерня | 220-1701066 | 1 | 1 | 19 | |||
| 20 | Шестерня | 220-1701064 | 1 | 1 | 20 | |||
| 21 | Заклепка | 6х10 | 2 | 2 | 21 | |||
| 22 | Шестерня | 220-1701062 | 1 | 1 | 22 |
