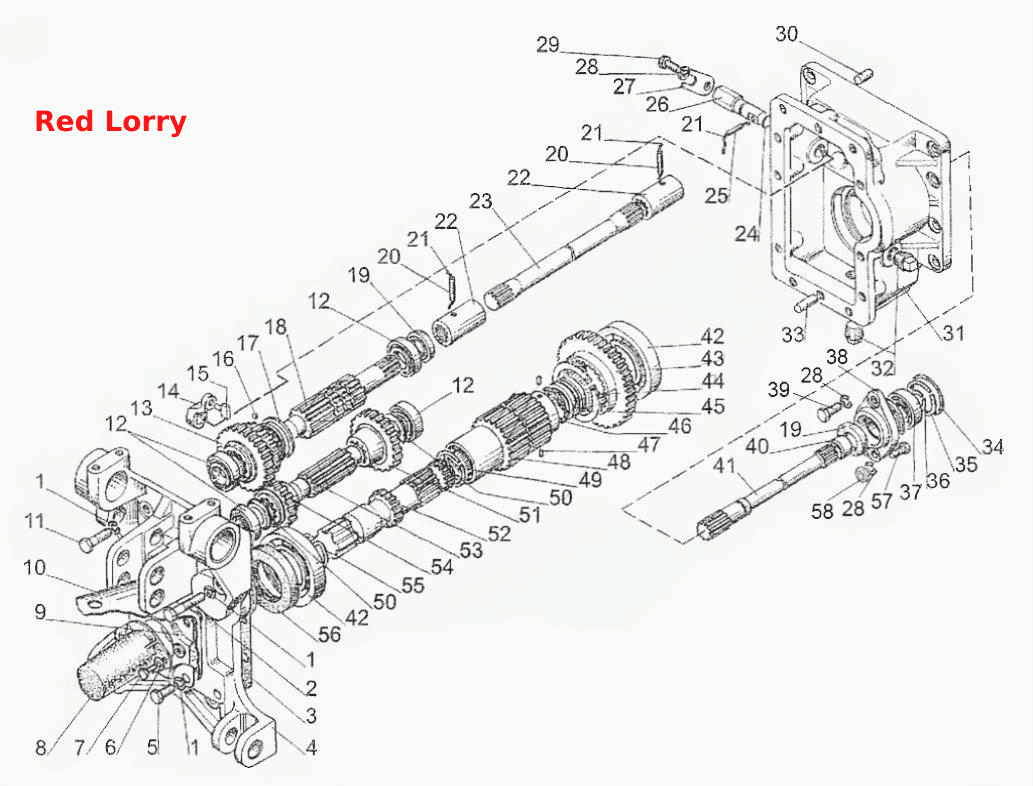

Вал отбора мощности передний
100%
Название детали
Редуктор переднего ВОМ
Заводской номер
220-4209015
Количество на модель
1
№
Название детали
Вал
Заводской номер
220-2800135
Количество на модель
1
№
Название детали
Шестерня
Заводской номер
220-4209020
Количество на модель
1
№
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
22
№
1
Название детали
Болт
Заводской номер
М12-6gх60.88.35.019
Количество на модель
6
№
2
Название детали
Прокладка
Заводской номер
220-4209018
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
220-2401021-01
Количество на модель
1
№
4
Название детали
Болт ГОСТ 7796-70
Заводской номер
М12-6gх25.88.35.019
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
2
№
6
Название детали
Болт
Заводской номер
М8-6gх16.88.35.019
Количество на модель
2
№
7
Название детали
Колпак
Заводской номер
50-4201065-A
Количество на модель
1
№
8
Название детали
Плита
Заводской номер
220-4202030
Количество на модель
1
№
9
Название детали
Кожух
Заводской номер
220-4202061-А
Количество на модель
1
№
10
Название детали
Болт ГОСТ 7796-70
Заводской номер
М12-6gх40.88.35.019
Количество на модель
12
№
11
Название детали
Шарикоподшипник
Заводской номер
205К
Количество на модель
4
№
12
Название детали
Шестерня
Заводской номер
220-4209012
Количество на модель
1
№
13
Название детали
Рычаг
Заводской номер
220-4216023
Количество на модель
1
№
14
Название детали
Сухарик
Заводской номер
05-4212013
Количество на модель
1
№
15
Название детали
Шарик
Заводской номер
7,938-100
Количество на модель
2
№
16
Название детали
Кольцо
Заводской номер
А61.03.002
Количество на модель
1
№
17
Название детали
Вал
Заводской номер
220-4209016
Количество на модель
1
№
18
Название детали
Манжета
Заводской номер
2.2-25х42-1
Количество на модель
2
№
19
Название детали
Штифт
Заводской номер
А.6х35.65Г
Количество на модель
2
№
20
Название детали
Проволока
Заводской номер
1,0-О-С
Количество на модель
3
№
21
Название детали
Втулка
Заводской номер
220-4209026
Количество на модель
2
№
22
Название детали
Вал
Заводской номер
322-4209027
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
1
№
24
Название детали
Штифт
Заводской номер
70-4202431
Количество на модель
1
№
25
Название детали
Валик
Заводской номер
220-4216021-Б
Количество на модель
1
№
26
Название детали
Пластина
Заводской номер
220-4216026
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
8Т
Количество на модель
3
№
28
Название детали
Болт
Заводской номер
М8-6gх25.88.35.019
Количество на модель
1
№
29
Название детали
Штифт
Заводской номер
2.10х25
Количество на модель
2
№
30
Название детали
Корпус
Заводской номер
220-4209011
Количество на модель
1
№
31
Название детали
Пробка
Заводской номер
ПККГ3/4dm
Количество на модель
2
№
32
Название детали
Штифт
Заводской номер
52-2308094
Количество на модель
2
№
33
Название детали
Кольцо
Заводской номер
055-060-30-2-4
Количество на модель
1
№
34
Название детали
Кольцо
Заводской номер
С47
Количество на модель
1
№
35
Название детали
Кольцо
Заводской номер
С20
Количество на модель
1
№
36
Название детали
Подшипник
Заводской номер
204А
Количество на модель
1
№
37
Название детали
Обойма
Заводской номер
220-2800136
Количество на модель
1
№
38
Название детали
Втулка
Заводской номер
220-2800032
Количество на модель
1
№
40
Название детали
Вал
Заводской номер
220-2800031-Б
Количество на модель
1
№
41
Название детали
Подшипник
Заводской номер
112
Количество на модель
2
№
42
Название детали
Шестерня
Заводской номер
220-4209024-01
Количество на модель
1
№
43
Название детали
Кольцо
Заводской номер
2С70
Количество на модель
1
№
44
Название детали
Заглушка
Заводской номер
220-4202023
Количество на модель
1
№
45
Название детали
Кольцо
Заводской номер
045-050-30-2-2
Количество на модель
1
№
46
Название детали
Штифт
Заводской номер
2.5х10
Количество на модель
2
№
47
Название детали
Вал
Заводской номер
220-4202021
Количество на модель
1
№
48
Название детали
Кольцо
Заводской номер
С45
Количество на модель
1
№
49
Название детали
Шайба
Заводской номер
220-4209019
Количество на модель
2
№
50
Название детали
Шестерня
Заводской номер
220-4209013-01
Количество на модель
1
№
51
Название детали
Хвостовик
Заводской номер
220-4202022-01
Количество на модель
1
№
52
Название детали
Хвостовик
Заводской номер
220-4202022
Количество на модель
1
№
52
Название детали
Вал
Заводской номер
220-4209017
Количество на модель
1
№
53
Название детали
Шестерня
Заводской номер
220-4209014
Количество на модель
1
№
54
Название детали
Кольцо стопорное
Заводской номер
220-4202027
Количество на модель
1
№
55
Название детали
Манжета
Заводской номер
2.2-60х85-1
Количество на модель
1
№
56
Название детали
Винт
Заводской номер
В.М8-6gх25.58.019
Количество на модель
1
№
57
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
1
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор переднего ВОМ | 220-4209015 | 1 | 1 | |||||
| Вал | 220-2800135 | 1 | 1 | |||||
| Шестерня | 220-4209020 | 1 | 1 | |||||
| 1 | Шайба | 12.ОТ | 22 | 22 | 1 | |||
| 2 | Болт | М12-6gх60.88.35.019 | 6 | 6 | 2 | |||
| 3 | Прокладка | 220-4209018 | 1 | 1 | 3 | |||
| 4 | Крышка | 220-2401021-01 | 1 | 1 | 4 | |||
| 5 | Болт ГОСТ 7796-70 | М12-6gх25.88.35.019 | 4 | 4 | 5 | |||
| 6 | Шайба | С8.01.019 | 2 | 2 | 6 | |||
| 7 | Болт | М8-6gх16.88.35.019 | 2 | 2 | 7 | |||
| 8 | Колпак | 50-4201065-A | 1 | 1 | 8 | |||
| 9 | Плита | 220-4202030 | 1 | 1 | 9 | |||
| 10 | Кожух | 220-4202061-А | 1 | 1 | 10 | |||
| 11 | Болт ГОСТ 7796-70 | М12-6gх40.88.35.019 | 12 | 12 | 11 | |||
| 12 | Шарикоподшипник | 205К | 4 | 4 | 12 | |||
| 13 | Шестерня | 220-4209012 | 1 | 1 | 13 | |||
| 14 | Рычаг | 220-4216023 | 1 | 1 | 14 | |||
| 15 | Сухарик | 05-4212013 | 1 | 1 | 15 | |||
| 16 | Шарик | 7,938-100 | 2 | 2 | 16 | |||
| 17 | Кольцо | А61.03.002 | 1 | 1 | 17 | |||
| 18 | Вал | 220-4209016 | 1 | 1 | 18 | |||
| 19 | Манжета | 2.2-25х42-1 | 2 | 2 | 19 | |||
| 20 | Штифт | А.6х35.65Г | 2 | 2 | 20 | |||
| 21 | Проволока | 1,0-О-С | 3 | 3 | 21 | |||
| 22 | Втулка | 220-4209026 | 2 | 2 | 22 | |||
| 23 | Вал | 322-4209027 | 1 | 1 | 23 | |||
| 24 | КОЛЬЦО | 013-017-25-2-2 | 1 | 1 | 24 | |||
| 25 | Штифт | 70-4202431 | 1 | 1 | 25 | |||
| 26 | Валик | 220-4216021-Б | 1 | 1 | 26 | |||
| 27 | Пластина | 220-4216026 | 1 | 1 | 27 | |||
| 28 | Шайба | 8Т | 3 | 3 | 28 | |||
| 29 | Болт | М8-6gх25.88.35.019 | 1 | 1 | 29 | |||
| 30 | Штифт | 2.10х25 | 2 | 2 | 30 | |||
| 31 | Корпус | 220-4209011 | 1 | 1 | 31 | |||
| 32 | Пробка | ПККГ3/4dm | 2 | 2 | 32 | |||
| 33 | Штифт | 52-2308094 | 2 | 2 | 33 | |||
| 34 | Кольцо | 055-060-30-2-4 | 1 | 1 | 34 | |||
| 35 | Кольцо | С47 | 1 | 1 | 35 | |||
| 36 | Кольцо | С20 | 1 | 1 | 36 | |||
| 37 | Подшипник | 204А | 1 | 1 | 37 | |||
| 38 | Обойма | 220-2800136 | 1 | 1 | 38 | |||
| 40 | Втулка | 220-2800032 | 1 | 1 | 40 | |||
| 41 | Вал | 220-2800031-Б | 1 | 1 | 41 | |||
| 42 | Подшипник | 112 | 2 | 2 | 42 | |||
| 43 | Шестерня | 220-4209024-01 | 1 | 1 | 43 | |||
| 44 | Кольцо | 2С70 | 1 | 1 | 44 | |||
| 45 | Заглушка | 220-4202023 | 1 | 1 | 45 | |||
| 46 | Кольцо | 045-050-30-2-2 | 1 | 1 | 46 | |||
| 47 | Штифт | 2.5х10 | 2 | 2 | 47 | |||
| 48 | Вал | 220-4202021 | 1 | 1 | 48 | |||
| 49 | Кольцо | С45 | 1 | 1 | 49 | |||
| 50 | Шайба | 220-4209019 | 2 | 2 | 50 | |||
| 51 | Шестерня | 220-4209013-01 | 1 | 1 | 51 | |||
| 52 | Хвостовик | 220-4202022-01 | 1 | 1 | 52 | |||
| 52 | Хвостовик | 220-4202022 | 1 | 1 | 52 | |||
| 53 | Вал | 220-4209017 | 1 | 1 | 53 | |||
| 54 | Шестерня | 220-4209014 | 1 | 1 | 54 | |||
| 55 | Кольцо стопорное | 220-4202027 | 1 | 1 | 55 | |||
| 56 | Манжета | 2.2-60х85-1 | 1 | 1 | 56 | |||
| 57 | Винт | В.М8-6gх25.58.019 | 1 | 1 | 57 | |||
| 58 | Гайка | М8-6Н.6.019 | 1 | 1 | 58 |
