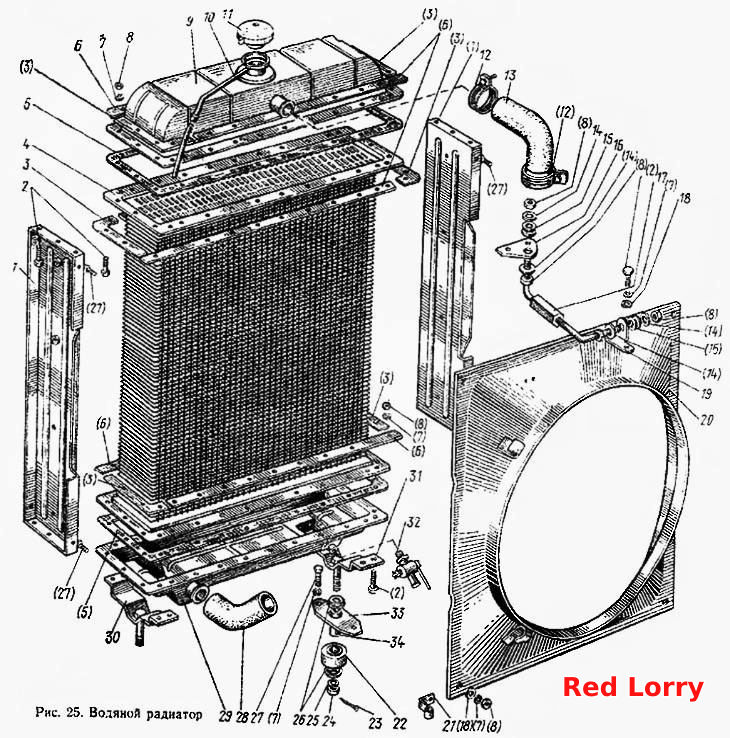

Радиатор водяной
100%
Название детали
Радиатор водяной в сборе
Заводской номер
100У. 13.01.010
Количество на модель
1
№
Название детали
Радиатор водяной в сборе
Заводской номер
70У. 13.01.010-1
Количество на модель
№
Название детали
Стойка радиатора
Заводской номер
70У.13.01.126
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
М8х25
Количество на модель
56
№
2
Название детали
Накладка угловая
Заводской номер
70У.13.01.255
Количество на модель
8
№
3
Название детали
Сердцевина радиатора
Заводской номер
100У.13.01.021
Количество на модель
1
№
4
Название детали
Прокладка
Заводской номер
70У.13.01.169
Количество на модель
2
№
5
Название детали
Накладка
Заводской номер
70У.13.01.256
Количество на модель
8
№
6
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
64
№
7
Название детали
Гайка
Заводской номер
М8
Количество на модель
64
№
8
Название детали
Бак верхний
Заводской номер
100У.13.01.055
Количество на модель
1
№
9
Название детали
Трубка пароотводящая
Заводской номер
70-1301158
Количество на модель
1
№
10
Название детали
Крышка тип 1
Заводской номер
А21.01.270
Количество на модель
1
№
11
Название детали
Хомут
Заводской номер
70-1303100
Количество на модель
4
№
12
Название детали
Шланг
Заводской номер
85-1303001
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
85-1302073
Количество на модель
4
№
14
Название детали
Амортизатор
Заводской номер
85-1302071
Количество на модель
2
№
15
Название детали
Кронштейн
Заводской номер
85-1302072
Количество на модель
1
№
16
Название детали
Растяжка
Заводской номер
85-1302030
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
6
№
18
Название детали
Кронштейн
Заводской номер
85-1302081
Количество на модель
1
№
19
Название детали
Кожух
Заводской номер
85-1309085
Количество на модель
1
№
20
Название детали
Хомутик
Заводской номер
48-1104016
Количество на модель
1
№
21
Название детали
Амортизатор
Заводской номер
70У.13.02.018
Количество на модель
2
№
22
Название детали
Шплинт
Заводской номер
3,2х20
Количество на модель
2
№
23
Название детали
Орех
Заводской номер
М12
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
ШП12
Количество на модель
4
№
25
Название детали
Шайба
Заводской номер
ШЧ12
Количество на модель
4
№
26
Название детали
Болт
Заводской номер
4М8х16
Количество на модель
8
№
27
Название детали
Шланг
Заводской номер
85-1303010
Количество на модель
1
№
28
Название детали
Бак нижний
Заводской номер
70У.13.01.075
Количество на модель
1
№
29
Название детали
Опора левая
Заводской номер
100У.13.01.190
Количество на модель
1
№
30
Название детали
Опора правая
Заводской номер
100У.13.01.180
Количество на модель
1
№
31
Название детали
Кран PS
Заводской номер
Кр2-1305000
Количество на модель
1
№
32
Название детали
Планка
Заводской номер
70У. 13.02.016
Количество на модель
2
№
33
Название детали
Втулка
Заводской номер
70У. 13.02.015
Количество на модель
2
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Радиатор водяной в сборе | 100У. 13.01.010 | 1 | 1 | |||||
| Радиатор водяной в сборе | 70У. 13.01.010-1 | |||||||
| 1 | Стойка радиатора | 70У.13.01.126 | 2 | 2 | 1 | |||
| 2 | Болт | М8х25 | 56 | 56 | 2 | |||
| 3 | Накладка угловая | 70У.13.01.255 | 8 | 8 | 3 | |||
| 4 | Сердцевина радиатора | 100У.13.01.021 | 1 | 1 | 4 | |||
| 5 | Прокладка | 70У.13.01.169 | 2 | 2 | 5 | |||
| 6 | Накладка | 70У.13.01.256 | 8 | 8 | 6 | |||
| 7 | Шайба | ШП8 | 64 | 64 | 7 | |||
| 8 | Гайка | М8 | 64 | 64 | 8 | |||
| 9 | Бак верхний | 100У.13.01.055 | 1 | 1 | 9 | |||
| 10 | Трубка пароотводящая | 70-1301158 | 1 | 1 | 10 | |||
| 11 | Крышка тип 1 | А21.01.270 | 1 | 1 | 11 | |||
| 12 | Хомут | 70-1303100 | 4 | 4 | 12 | |||
| 13 | Шланг | 85-1303001 | 1 | 1 | 13 | |||
| 14 | Шайба | 85-1302073 | 4 | 4 | 14 | |||
| 15 | Амортизатор | 85-1302071 | 2 | 2 | 15 | |||
| 16 | Кронштейн | 85-1302072 | 1 | 1 | 16 | |||
| 17 | Растяжка | 85-1302030 | 1 | 1 | 17 | |||
| 18 | Шайба | ШЧ8 | 6 | 6 | 18 | |||
| 19 | Кронштейн | 85-1302081 | 1 | 1 | 19 | |||
| 20 | Кожух | 85-1309085 | 1 | 1 | 20 | |||
| 21 | Хомутик | 48-1104016 | 1 | 1 | 21 | |||
| 22 | Амортизатор | 70У.13.02.018 | 2 | 2 | 22 | |||
| 23 | Шплинт | 3,2х20 | 2 | 2 | 23 | |||
| 24 | Орех | М12 | 2 | 2 | 24 | |||
| 25 | Шайба | ШП12 | 4 | 4 | 25 | |||
| 26 | Шайба | ШЧ12 | 4 | 4 | 26 | |||
| 27 | Болт | 4М8х16 | 8 | 8 | 27 | |||
| 28 | Шланг | 85-1303010 | 1 | 1 | 28 | |||
| 29 | Бак нижний | 70У.13.01.075 | 1 | 1 | 29 | |||
| 30 | Опора левая | 100У.13.01.190 | 1 | 1 | 30 | |||
| 31 | Опора правая | 100У.13.01.180 | 1 | 1 | 31 | |||
| 32 | Кран PS | Кр2-1305000 | 1 | 1 | 32 | |||
| 33 | Планка | 70У. 13.02.016 | 2 | 2 | 33 | |||
| 34 | Втулка | 70У. 13.02.015 | 2 | 2 | 34 |
