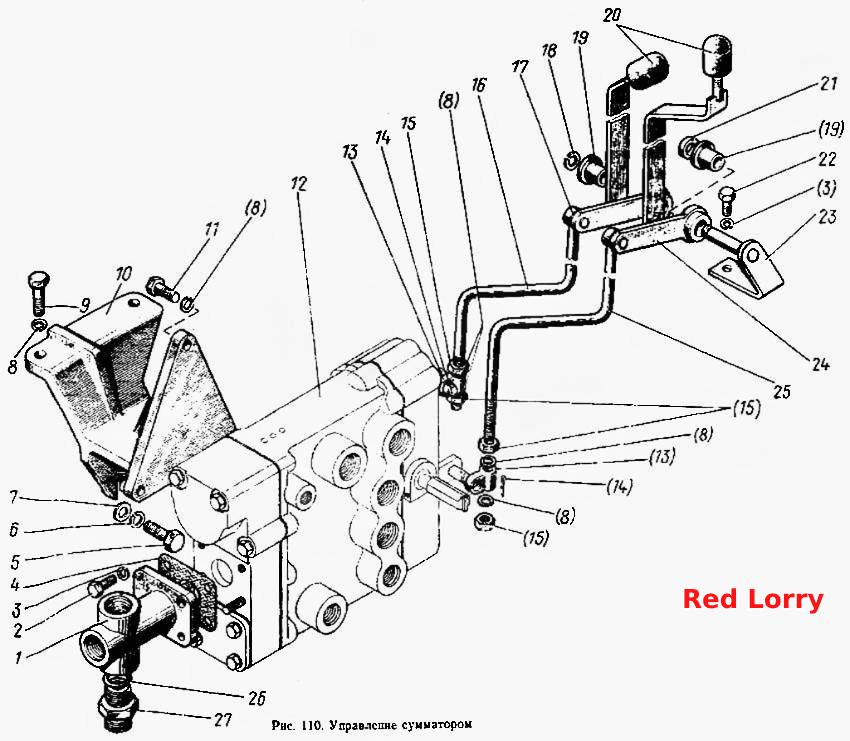

Управление сумматором
100%
Название детали
Механизм управления в сборе
Заводской номер
85-4602110
Количество на модель
1
№
Название детали
Тяга 85-4602114 в сборе
Заводской номер
85-4602150
Количество на модель
1
№
Название детали
Тяга 85-4602114-01 в сборе
Заводской номер
85-4602150-01
Количество на модель
1
№
Название детали
Патрубок
Заводской номер
85-4602212
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М8х25
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
ШП8Т
Количество на модель
4
№
3
Название детали
Прокладка
Заводской номер
85-4602216
Количество на модель
1
№
4
Название детали
Болт
Заводской номер
4М12х35
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
ШП12 ОТ
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
ШЧ12
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
ШП10Т
Количество на модель
9
№
8
Название детали
Болт
Заводской номер
4М10х40
Количество на модель
2
№
9
Название детали
Кронштейн
Заводской номер
85-4602111
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М10х25
Количество на модель
3
№
11
Название детали
Сумматор
Заводской номер
101-4602010
Количество на модель
1
№
12
Название детали
Ползун
Заводской номер
80-4616051
Количество на модель
2
№
13
Название детали
Шплинт
Заводской номер
3,2х18
Количество на модель
2
№
14
Название детали
Гайка
Заводской номер
М10
Количество на модель
4
№
15
Название детали
Тяга
Заводской номер
85-4602114
Количество на модель
1
№
16
Название детали
Рычаг
Заводской номер
85-4602140
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
1Б12
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
50-4607082-А
Количество на модель
2
№
19
Название детали
Рукоятка
Заводской номер
А13.11.000
Количество на модель
2
№
20
Название детали
Втулка
Заводской номер
85-462122
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
4М8х20
Количество на модель
2
№
22
Название детали
Кронштейн
Заводской номер
85-4602120
Количество на модель
1
№
23
Название детали
Рычаг
Заводской номер
85-4602130
Количество на модель
1
№
24
Название детали
Тяга
Заводской номер
85-4602114-01
Количество на модель
1
№
25
Название детали
Кольцо
Заводской номер
021-024-19-1-4
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
85-4602228
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм управления в сборе | 85-4602110 | 1 | 1 | |||||
| Тяга 85-4602114 в сборе | 85-4602150 | 1 | 1 | |||||
| Тяга 85-4602114-01 в сборе | 85-4602150-01 | 1 | 1 | |||||
| 1 | Патрубок | 85-4602212 | 1 | 1 | 1 | |||
| 2 | Болт | М8х25 | 2 | 2 | 2 | |||
| 3 | Шайба | ШП8Т | 4 | 4 | 3 | |||
| 4 | Прокладка | 85-4602216 | 1 | 1 | 4 | |||
| 5 | Болт | 4М12х35 | 1 | 1 | 5 | |||
| 6 | Шайба | ШП12 ОТ | 1 | 1 | 6 | |||
| 7 | Шайба | ШЧ12 | 1 | 1 | 7 | |||
| 8 | Шайба | ШП10Т | 9 | 9 | 8 | |||
| 9 | Болт | 4М10х40 | 2 | 2 | 9 | |||
| 10 | Кронштейн | 85-4602111 | 1 | 1 | 10 | |||
| 11 | Болт | М10х25 | 3 | 3 | 11 | |||
| 12 | Сумматор | 101-4602010 | 1 | 1 | 12 | |||
| 13 | Ползун | 80-4616051 | 2 | 2 | 13 | |||
| 14 | Шплинт | 3,2х18 | 2 | 2 | 14 | |||
| 15 | Гайка | М10 | 4 | 4 | 15 | |||
| 16 | Тяга | 85-4602114 | 1 | 1 | 16 | |||
| 17 | Рычаг | 85-4602140 | 1 | 1 | 17 | |||
| 18 | Кольцо | 1Б12 | 1 | 1 | 18 | |||
| 19 | Втулка | 50-4607082-А | 2 | 2 | 19 | |||
| 20 | Рукоятка | А13.11.000 | 2 | 2 | 20 | |||
| 21 | Втулка | 85-462122 | 1 | 1 | 21 | |||
| 22 | Болт | 4М8х20 | 2 | 2 | 22 | |||
| 23 | Кронштейн | 85-4602120 | 1 | 1 | 23 | |||
| 24 | Рычаг | 85-4602130 | 1 | 1 | 24 | |||
| 25 | Тяга | 85-4602114-01 | 1 | 1 | 25 | |||
| 26 | Кольцо | 021-024-19-1-4 | 1 | 1 | 26 | |||
| 27 | Штуцер | 85-4602228 | 1 | 1 | 27 |
