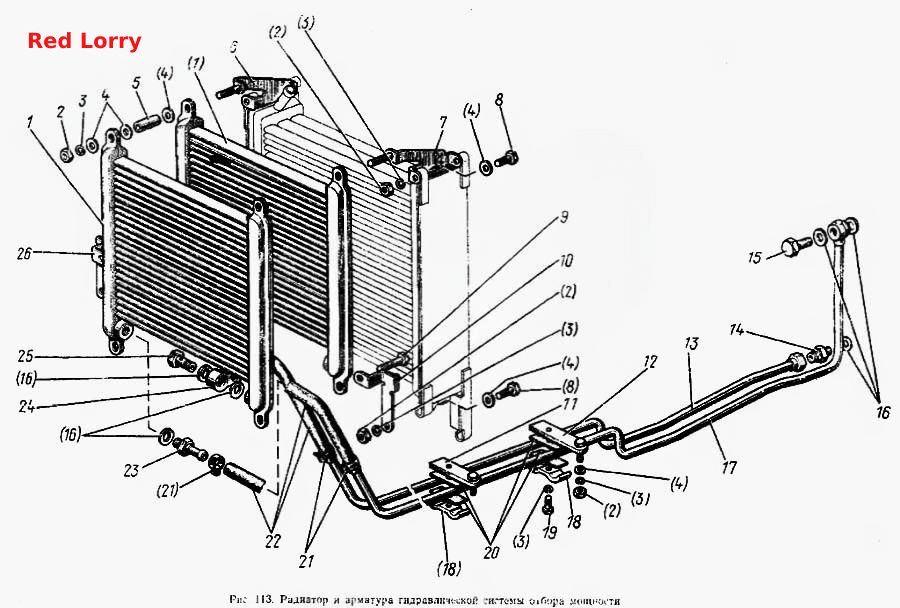

Радиатор и арматура гидравлической системы отбора мощности
100%
Название детали
Радиатор в сборе
Заводской номер
85-4602205-А
Количество на модель
1
№
Название детали
Установка радиатора в сборе
Заводской номер
85-4649010
Количество на модель
1
№
Название детали
Радиатор масляный
Заводской номер
50У.14.05.010
Количество на модель
2
№
1
Название детали
Гайка
Заводской номер
М8
Количество на модель
10
№
2
Название детали
Шайба
Заводской номер
ШП8Т
Количество на модель
10
№
3
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
18
№
4
Название детали
Проставка
Заводской номер
85-4649088
Количество на модель
4
№
5
Название детали
Кронштейн
Заводской номер
85-4649020
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
85-4649030
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М8х35
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
4М8х35
Количество на модель
2
№
9
Название детали
Кронштейн
Заводской номер
85-4649087
Количество на модель
1
№
10
Название детали
Планка
Заводской номер
85-4602305
Количество на модель
1
№
11
Название детали
Планка
Заводской номер
85-4602305-01
Количество на модель
1
№
12
Название детали
Труба
Заводской номер
85-4602255
Количество на модель
1
№
13
Название детали
Штуцер
Заводской номер
Н.036.04.003
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
9
№
16
Название детали
Труба
Заводской номер
85-4602250
Количество на модель
1
№
17
Название детали
Планка
Заводской номер
70-3407146
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
4М8х30
Количество на модель
2
№
19
Название детали
Прокладка
Заводской номер
70-4607158
Количество на модель
4
№
20
Название детали
Хомут
Заводской номер
ХС-21
Количество на модель
4
№
21
Название детали
Шланг
Заводской номер
85-4602234
Количество на модель
2
№
22
Название детали
Штуцер
Заводской номер
85-4602210
Количество на модель
2
№
23
Название детали
Плита
Заводской номер
85-4602224
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
40-4607051
Количество на модель
2
№
25
Название детали
Кронштейн
Заводской номер
85-4649083
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Радиатор в сборе | 85-4602205-А | 1 | 1 | |||||
| Установка радиатора в сборе | 85-4649010 | 1 | 1 | |||||
| 1 | Радиатор масляный | 50У.14.05.010 | 2 | 2 | 1 | |||
| 2 | Гайка | М8 | 10 | 10 | 2 | |||
| 3 | Шайба | ШП8Т | 10 | 10 | 3 | |||
| 4 | Шайба | ШЧ8 | 18 | 18 | 4 | |||
| 5 | Проставка | 85-4649088 | 4 | 4 | 5 | |||
| 6 | Кронштейн | 85-4649020 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 85-4649030 | 1 | 1 | 7 | |||
| 8 | Болт | М8х35 | 4 | 4 | 8 | |||
| 9 | Болт | 4М8х35 | 2 | 2 | 9 | |||
| 10 | Кронштейн | 85-4649087 | 1 | 1 | 10 | |||
| 11 | Планка | 85-4602305 | 1 | 1 | 11 | |||
| 12 | Планка | 85-4602305-01 | 1 | 1 | 12 | |||
| 13 | Труба | 85-4602255 | 1 | 1 | 13 | |||
| 14 | Штуцер | Н.036.04.003 | 1 | 1 | 14 | |||
| 15 | Болт | 40-4607032 | 1 | 1 | 15 | |||
| 16 | Шайба | 40-4607038-А | 9 | 9 | 16 | |||
| 17 | Труба | 85-4602250 | 1 | 1 | 17 | |||
| 18 | Планка | 70-3407146 | 2 | 2 | 18 | |||
| 19 | Болт | 4М8х30 | 2 | 2 | 19 | |||
| 20 | Прокладка | 70-4607158 | 4 | 4 | 20 | |||
| 21 | Хомут | ХС-21 | 4 | 4 | 21 | |||
| 22 | Шланг | 85-4602234 | 2 | 2 | 22 | |||
| 23 | Штуцер | 85-4602210 | 2 | 2 | 23 | |||
| 24 | Плита | 85-4602224 | 1 | 1 | 24 | |||
| 25 | Болт | 40-4607051 | 2 | 2 | 25 | |||
| 26 | Кронштейн | 85-4649083 | 1 | 1 | 26 |
