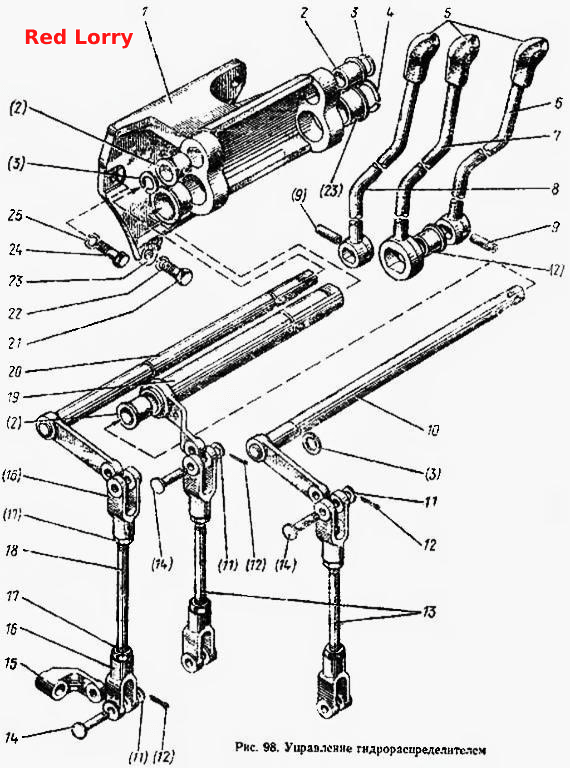

Управление гидрораспределителем
100%
Название детали
Кронштейн
Заводской номер
85-4607040
Количество на модель
1
№
Название детали
Тяга 85-4607087 с вилкой и гайкой в сборе L=188 мм
Заводской номер
85-4607260
Количество на модель
2
№
Название детали
Тяга 85-4607087-01 с вилкой и гайкой в сборе L=227 мм
Заводской номер
85-4607260-01
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
85-4607017
Количество на модель
1
№
1
Название детали
Втулка
Заводской номер
50-4507078-А
Количество на модель
4
№
2
Название детали
Кольцо
Заводской номер
2Б18
Количество на модель
3
№
3
Название детали
Кольцо
Заводской номер
2Б32
Количество на модель
1
№
4
Название детали
Рукоятка
Заводской номер
А13.16.000
Количество на модель
3
№
5
Название детали
Рычаг
Заводской номер
80-4607074
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
80-4607076
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
80-4607077
Количество на модель
1
№
8
Название детали
Штифт
Заводской номер
8х30
Количество на модель
2
№
9
Название детали
Вал
Заводской номер
80-4607220
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
70-4607144
Количество на модель
6
№
11
Название детали
Шплинт
Заводской номер
3,2х18-001
Количество на модель
6
№
12
Название детали
Тяга L=112 мм
Заводской номер
85-4607087
Количество на модель
2
№
13
Название детали
Палец
Заводской номер
А61-030-А1
Количество на модель
6
№
14
Название детали
Рычаг
Заводской номер
50-4607086-А
Количество на модель
3
№
15
Название детали
Вилка
Заводской номер
А20.213-А
Количество на модель
6
№
16
Название детали
Гайка
Заводской номер
М8
Количество на модель
6
№
17
Название детали
Тяга L=148 мм
Заводской номер
85-4607087-01
Количество на модель
1
№
18
Название детали
Вал
Заводской номер
80-4607230
Количество на модель
1
№
19
Название детали
Вал
Заводской номер
80-4607250
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М12х35
Количество на модель
2
№
21
Название детали
Шайба
Заводской номер
ШП12
Количество на модель
2
№
22
Название детали
Втулка
Заводской номер
50-4607079-А1
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М10х35
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кронштейн | 85-4607040 | 1 | 1 | |||||
| Тяга 85-4607087 с вилкой и гайкой в сборе L=188 мм | 85-4607260 | 2 | 2 | |||||
| Тяга 85-4607087-01 с вилкой и гайкой в сборе L=227 мм | 85-4607260-01 | 1 | 1 | |||||
| 1 | Кронштейн | 85-4607017 | 1 | 1 | 1 | |||
| 2 | Втулка | 50-4507078-А | 4 | 4 | 2 | |||
| 3 | Кольцо | 2Б18 | 3 | 3 | 3 | |||
| 4 | Кольцо | 2Б32 | 1 | 1 | 4 | |||
| 5 | Рукоятка | А13.16.000 | 3 | 3 | 5 | |||
| 6 | Рычаг | 80-4607074 | 1 | 1 | 6 | |||
| 7 | Рычаг | 80-4607076 | 1 | 1 | 7 | |||
| 8 | Рычаг | 80-4607077 | 1 | 1 | 8 | |||
| 9 | Штифт | 8х30 | 2 | 2 | 9 | |||
| 10 | Вал | 80-4607220 | 1 | 1 | 10 | |||
| 11 | Шайба | 70-4607144 | 6 | 6 | 11 | |||
| 12 | Шплинт | 3,2х18-001 | 6 | 6 | 12 | |||
| 13 | Тяга L=112 мм | 85-4607087 | 2 | 2 | 13 | |||
| 14 | Палец | А61-030-А1 | 6 | 6 | 14 | |||
| 15 | Рычаг | 50-4607086-А | 3 | 3 | 15 | |||
| 16 | Вилка | А20.213-А | 6 | 6 | 16 | |||
| 17 | Гайка | М8 | 6 | 6 | 17 | |||
| 18 | Тяга L=148 мм | 85-4607087-01 | 1 | 1 | 18 | |||
| 19 | Вал | 80-4607230 | 1 | 1 | 19 | |||
| 20 | Вал | 80-4607250 | 1 | 1 | 20 | |||
| 21 | Болт | М12х35 | 2 | 2 | 21 | |||
| 22 | Шайба | ШП12 | 2 | 2 | 22 | |||
| 23 | Втулка | 50-4607079-А1 | 2 | 2 | 23 | |||
| 24 | Болт | М10х35 | 1 | 1 | 24 | |||
| 25 | Шайба | ШП10 | 1 | 1 | 25 |
